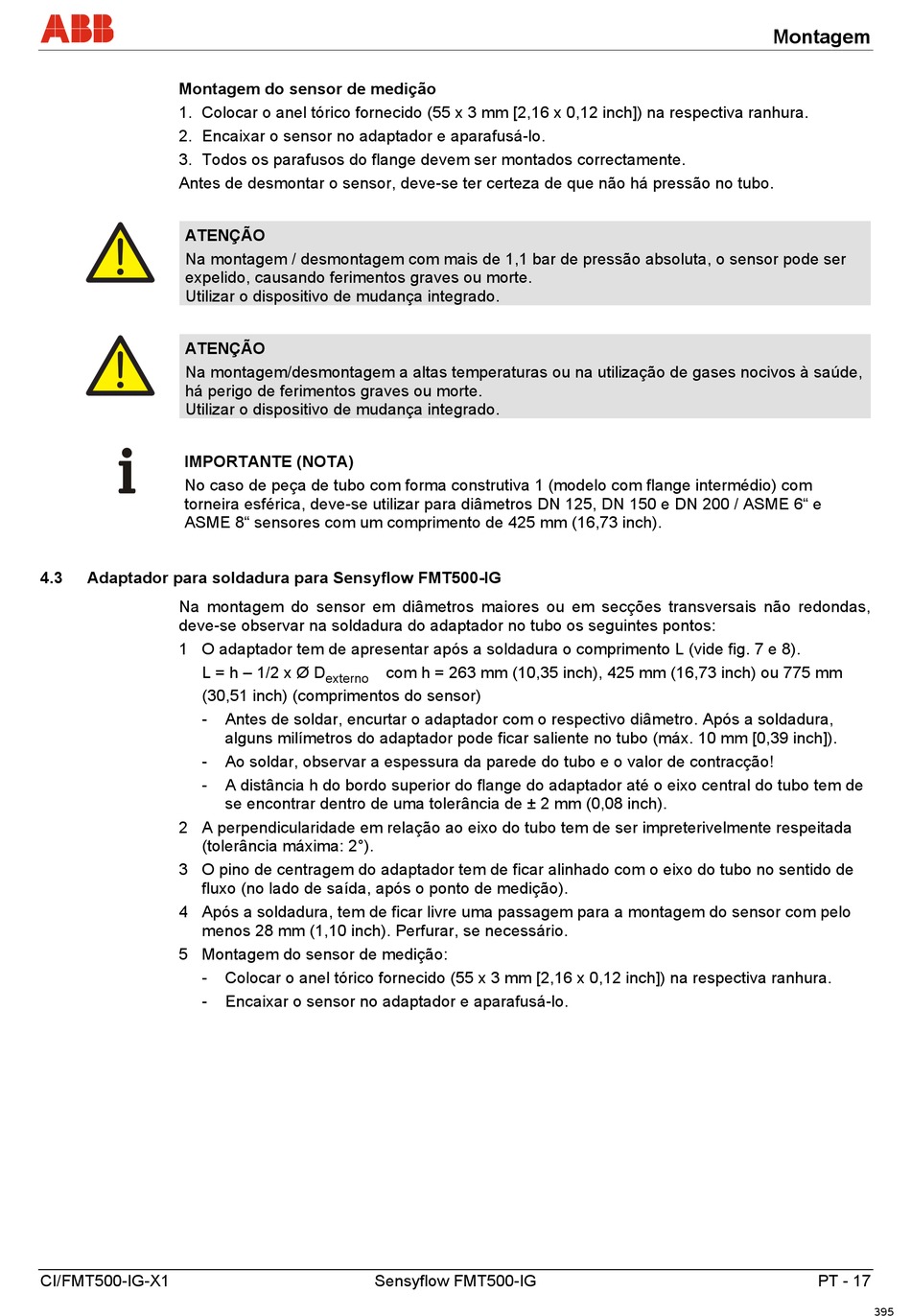

Montagem do sensor de medição
1. Colocar o anel tórico fornecido (55 x 3 mm [2,16 x 0,12 inch]) na respectiva ranhura.
2. Encaixar o sensor no adaptador e aparafusá-lo.
3. Todos os parafusos do flange devem ser montados correctamente.
Antes de desmontar o sensor, deve-se ter certeza de que não há pressão no tubo.
ATENÇÃO
Na montagem / desmontagem com mais de 1,1 bar de pressão absoluta, o sensor pode ser
expelido, causando ferimentos graves ou morte.
Utilizar o dispositivo de mudança integrado.
ATENÇÃO
Na montagem/desmontagem a altas temperaturas ou na utilização de gases nocivos à saúde,
há perigo de ferimentos graves ou morte.
Utilizar o dispositivo de mudança integrado.
IMPORTANTE (NOTA)
No caso de peça de tubo com forma construtiva 1 (modelo com flange intermédio) com
torneira esférica, deve-se utilizar para diâmetros DN 125, DN 150 e DN 200 / ASME 6" e
ASME 8" sensores com um comprimento de 425 mm (16,73 inch).
4.3

Adaptador para soldadura para Sensyflow FMT500-IG

Na montagem do sensor em diâmetros maiores ou em secções transversais não redondas,
deve-se observar na soldadura do adaptador no tubo os seguintes pontos:
1 O adaptador tem de apresentar após a soldadura o comprimento L (vide fig. 7 e 8).
L = h – 1/2 x Ø D
(30,51 inch) (comprimentos do sensor)
-
-
-
2 A perpendicularidade em relação ao eixo do tubo tem de ser impreterivelmente respeitada
(tolerância máxima: 2°).
3 O pino de centragem do adaptador tem de ficar alinhado com o eixo do tubo no sentido de
fluxo (no lado de saída, após o ponto de medição).
4 Após a soldadura, tem de ficar livre uma passagem para a montagem do sensor com pelo
menos 28 mm (1,10 inch). Perfurar, se necessário.
5 Montagem do sensor de medição:
-
-
CI/FMT500-IG-X1
com h = 263 mm (10,35 inch), 425 mm (16,73 inch) ou 775 mm
externo
Antes de soldar, encurtar o adaptador com o respectivo diâmetro. Após a soldadura,
alguns milímetros do adaptador pode ficar saliente no tubo (máx. 10 mm [0,39 inch]).
Ao soldar, observar a espessura da parede do tubo e o valor de contracção!
A distância h do bordo superior do flange do adaptador até o eixo central do tubo tem de
se encontrar dentro de uma tolerância de ± 2 mm (0,08 inch).
Colocar o anel tórico fornecido (55 x 3 mm [2,16 x 0,12 inch]) na respectiva ranhura.
Encaixar o sensor no adaptador e aparafusá-lo.
Sensyflow FMT500-IG
Montagem
PT - 17
