Zur Montage des Messwertaufnehmers ist der Kugelhahn vollständig zu öffnen. Dann kann der
Messwertaufnehmer mit der passenden Dichtung eingebaut und verschraubt werden.
Vor Ausbau des Messwertaufnehmers ist sicherzustellen, dass die Rohrleitung drucklos ist.
Dann können die Schrauben am Flansch gelöst, der Messwertaufnehmer ausgebaut und der
Kugelhahn geschlossen werden.
ACHTUNG - Beschädigung von Bauteilen!
Schließen des Kugelhahns vor Entnahme des Messwertaufnehmers kann zu schweren
Beschädigungen am Schutzkäfig oder den Sensorelementen führen.
Kugelhahn erst nach Entnahme des Messwertaufnehmers schließen.

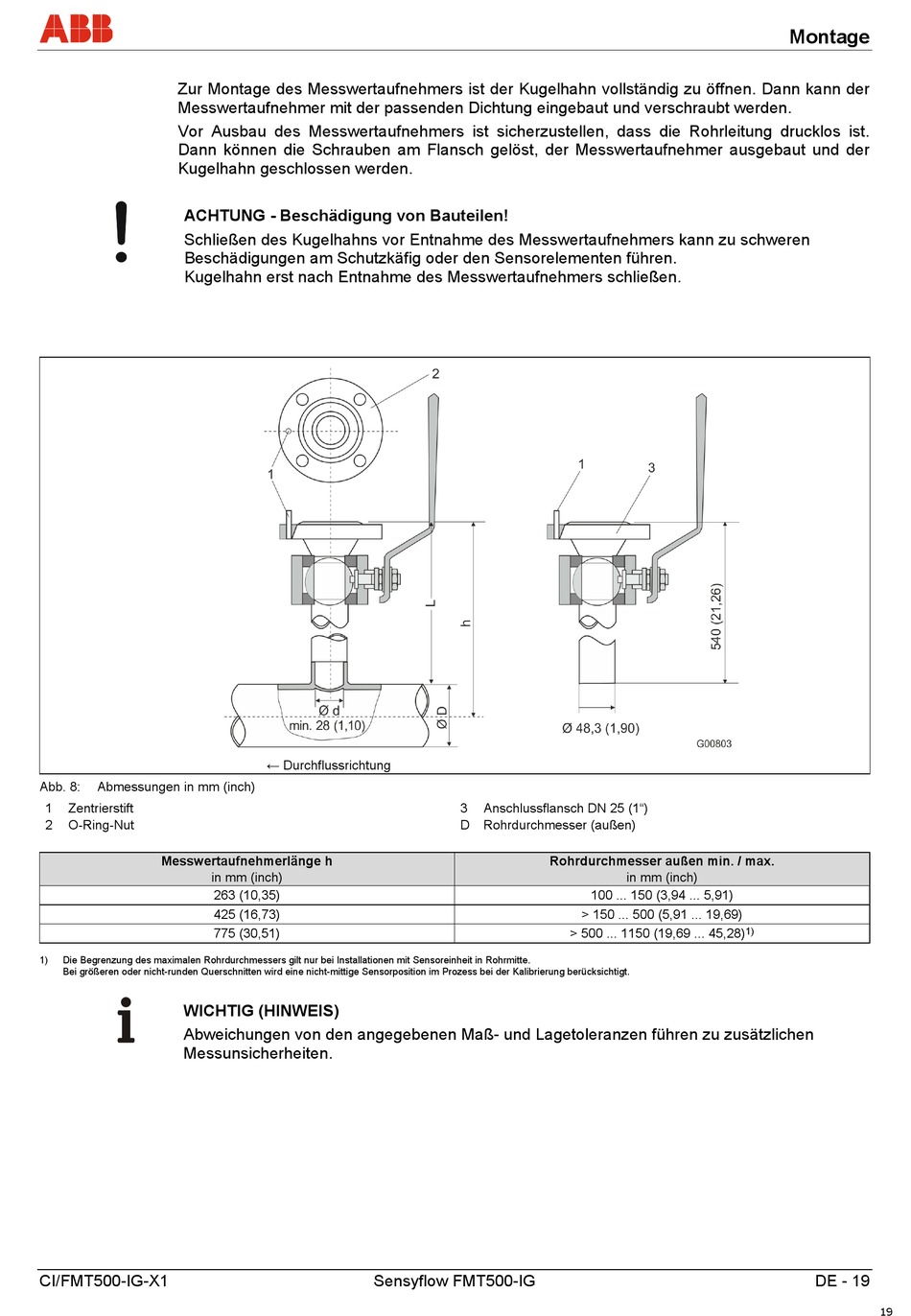

Abb. 8: Abmessungen in mm (inch)
1 Zentrierstift
2 O-Ring-Nut
Messwertaufnehmerlänge h
in mm (inch)
1) Die Begrenzung des maximalen Rohrdurchmessers gilt nur bei Installationen mit Sensoreinheit in Rohrmitte.
Bei größeren oder nicht-runden Querschnitten wird eine nicht-mittige Sensorposition im Prozess bei der Kalibrierung berücksichtigt.
WICHTIG (HINWEIS)
Abweichungen von den angegebenen Maß- und Lagetoleranzen führen zu zusätzlichen
Messunsicherheiten.
CI/FMT500-IG-X1
← Durchflussrichtung
263 (10,35)
425 (16,73)
775 (30,51)
Sensyflow FMT500-IG
3 Anschlussflansch DN 25 (1")
D Rohrdurchmesser (außen)
Rohrdurchmesser außen min. / max.
in mm (inch)
100 ... 150 (3,94 ... 5,91)
> 150 ... 500 (5,91 ... 19,69)
> 500 ... 1150 (19,69 ... 45,28)
Montage
1)
