Montering
4.5.3 Montering av svetsversion
Svetsversionen till växelanordningen finns i 2 längder:
-
-
Mätvärdessensorlängderna är i bägge fallen identiska med h = 425 mm (16,73 inch).
Monteringsdjupet är beroende av rörets diameter och ska beräknas individuellt.
VARNING
Förkorta eller förändra inte komponenter till växelanordningen.
Det kan leda till okontrollerat utflöde av mätmedium.
Detta kan leda till allvarliga skador eller död.

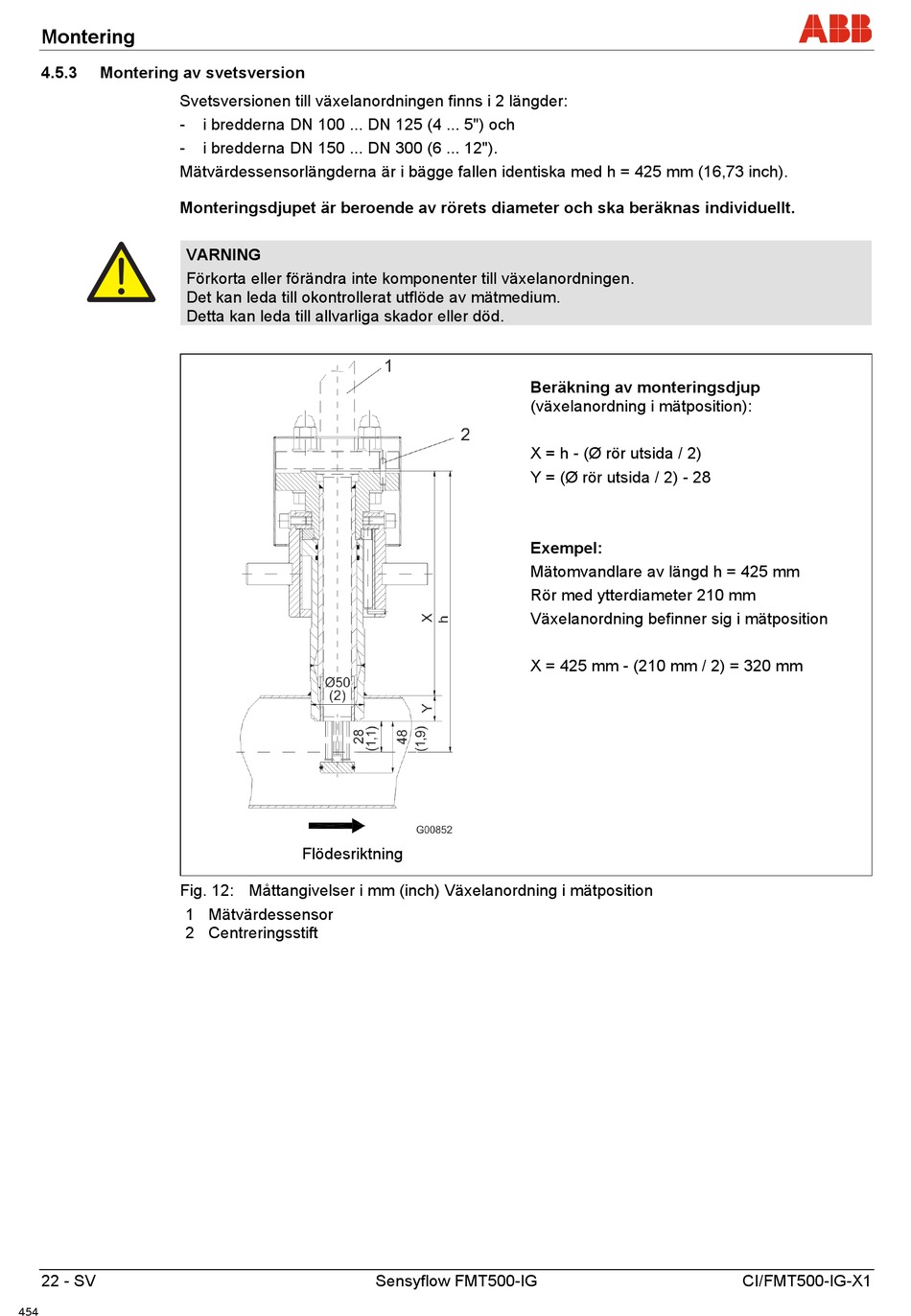

Fig. 12: Måttangivelser i mm (inch) Växelanordning i mätposition
1 Mätvärdessensor
2 Centreringsstift
22 - SV
454
i bredderna DN 100 ... DN 125 (4 ... 5") och
i bredderna DN 150 ... DN 300 (6 ... 12").
Flödesriktning
Beräkning av monteringsdjup
(växelanordning i mätposition):
X = h - (Ø rör utsida / 2)
Y = (Ø rör utsida / 2) - 28
Exempel:
Mätomvandlare av längd h = 425 mm
Rör med ytterdiameter 210 mm
Växelanordning befinner sig i mätposition
X = 425 mm - (210 mm / 2) = 320 mm
Sensyflow FMT500-IG CI/FMT500-IG-X1
