Asennus
4.5.3

Hitsatun mallin asennus

Vaihtolaitteen hitsatusta mallista on saatavana 2 rakennepituutta:
-
-
Mittauslaitteen pituus on kummassakin tapauksessa h = 425 mm (16,73 inch) sama.
Asennussyvyys riippuu putkihalkaisijasta ja se on laskettava yksilöllisesti.
VAROITUS
Vaihtolaitteen komponentteja ei saa lyhentää eikä niiden rakennetta saa muuttaa.
Se voi johtaa kontrolloimattomaan mittausaineen ulosvalumiseen.
Se voi aiheuttaa vakavia tai jopa kuolemaan johtavia vammoja.

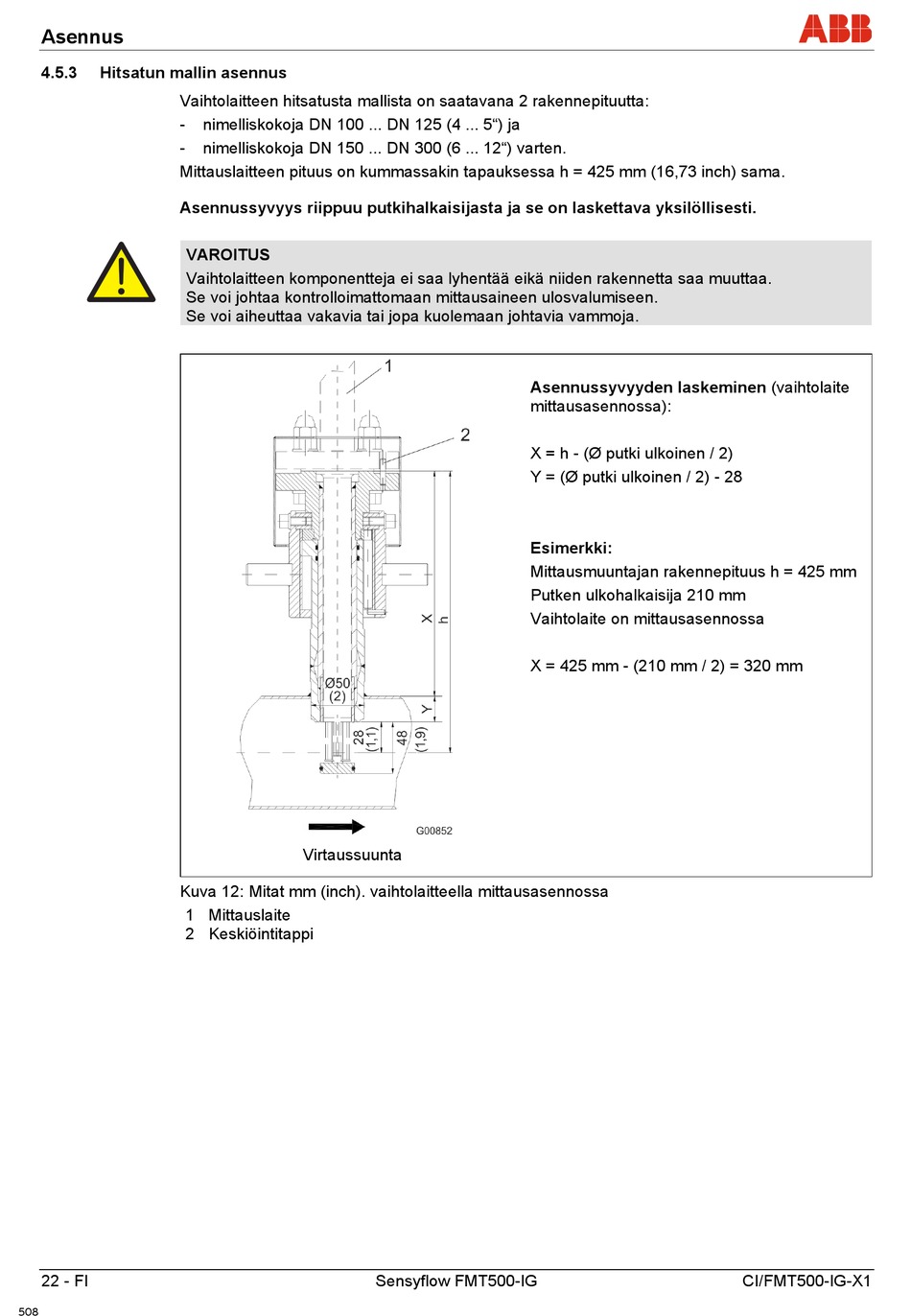

Kuva 12: Mitat mm (inch). vaihtolaitteella mittausasennossa
1 Mittauslaite
2 Keskiöintitappi
22 - FI
508
nimelliskokoja DN 100 ... DN 125 (4 ... 5") ja
nimelliskokoja DN 150 ... DN 300 (6 ... 12") varten.
Virtaussuunta
Asennussyvyyden laskeminen (vaihtolaite
mittausasennossa):
X = h - (Ø putki ulkoinen / 2)
Y = (Ø putki ulkoinen / 2) - 28
Esimerkki:
Mittausmuuntajan rakennepituus h = 425 mm
Putken ulkohalkaisija 210 mm
Vaihtolaite on mittausasennossa
X = 425 mm - (210 mm / 2) = 320 mm
Sensyflow FMT500-IG CI/FMT500-IG-X1
