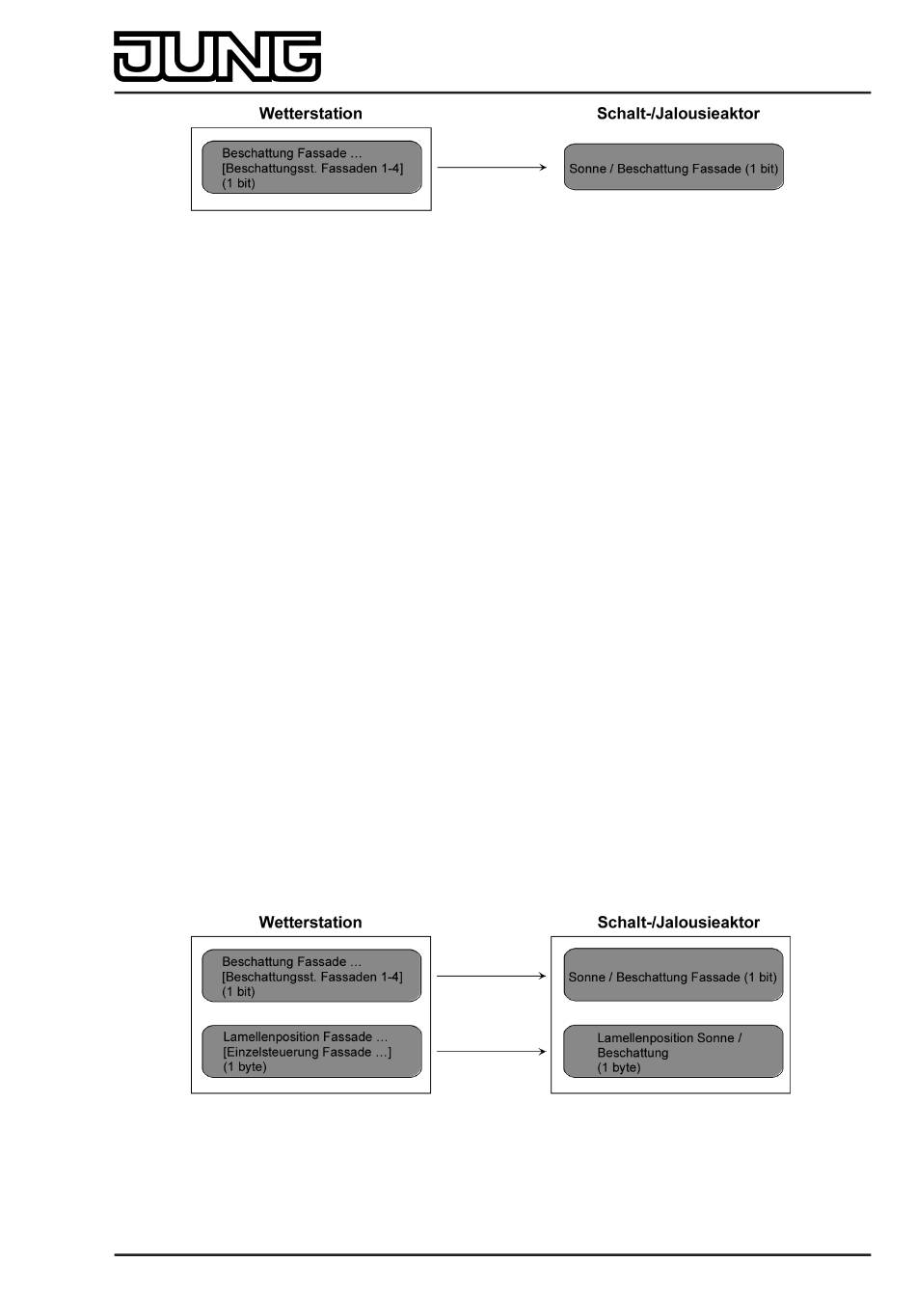

Bild 41: Projektierung der Kommunikationsobjekte für Anwendungsbeispiel II.
-
III. Sonnenschutz mit Beschattungssteuerung und fester Behanghöhe und variabler
Lamellenpositionsnachführung:
Die Beschattungssteuerung der Wetterstation wird verwendet. Am Schalt-/Jalousieaktor
sind Lamellenjalousien angeschlossen. Die Wetterstation sendet bei Überschreitung der
Grundhelligkeit für Beschattung ein 1 Bit-Telegramm mit dem Wert "1" über das
Objekt "Beschattung Fassade [Beschattungssteuerung Fassade 1-4]" auf den Bus.
Dadurch wird im Schalt-/Jalousieaktor die Sonnenbeschattung aktiviert und die
entsprechende feste Sonnenschutzposition für die Jalousiehöhe eingestellt.
Durch die Fassadeneinzelsteuerung der Wetterstation wird zusätzlich über das
1 Byte-Objekt "Lamellenposition (%) Fassade [Einzelsteuerung Fassade ...]" die
einzustellende Lamellenposition für die sonnenstandsabhängige Lamellennachführung auf
den Bus ausgesendet. Dadurch wird im Schalt-/Jalousieaktor die erforderliche
Lamellenposition für die Sonnenbeschattung eingestellt.
Nach Unterschreiten der Grundhelligkeit für Beschattung (evt. mit Hysterese) sendet die
Wetterstation den Wert "0" über das
Objekt "Beschattung Fassade [Beschattungssteuerung Fassade 1-4]" auf den Bus.
Dadurch wird im Schalt-/Jalousieaktor die Sonnenbeschattung deaktiviert und die
entsprechende Reaktion Sonne / Beschattung Ende ausgeführt.
Idealerweise wird am Ende der Beschattung in der Wetterstation das
Telegramm "Lamellenposition (%) Fassade [Einzelsteuerung Fassade ...]" = "0 %" per
Parameter unterdrückt. Andernfalls könnte sich die gesonderte Lamellenpositionierung
störend auf das Verhalten des Ausgangs am Ende der Sonnenbeschattung auswirken
(ggf. kurzes Ruckeln).
Die Kommunikationsobjekte sind gemäß Vorgabe miteinander zu verbinden (Bild 42).
Erforderliche Projektierung Schalt-/Jalousieaktor (nicht aufgelistete Parametrierung ist
optional):
- Polarität Objekt "Sonne / Beschattung Fassade" = "1" Sonnenschein,
- Reaktion bei Sonne / Beschattung Anfang = feste Jalousieposition, variable
Lamellenposition,
- feste Jalousieposition konfigurieren.
Bild 42: Projektierung der Kommunikationsobjekte für Anwendungsbeispiel III.
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
Funktionsbeschreibung
Seite 99 von 158
