eNet Funk-Jalousieaktor 1fach REG
eNet Funk-Jalousieaktor 1fach REG
Art.-Nr. : FMJ50700REG
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-
Stromkreise geltenden Vorschriften und Normen einhalten.
Sollen mehrere Motoren an einem Ausgang parallelgeschaltet werden, unbedingt
Angaben der Hersteller beachten, gegebenenfalls Trennrelais verwenden. Motoren
können zerstört werden.
Verletzungsgefahr. Gerät nur zum Steuern von Jalousie- und Rollladenmotoren oder
Markisen einsetzen. Keine anderen Lasten schalten.
Nur Jalousiemotoren mit mechanischen oder elektronischen Endlagenschaltern
verwenden. Endlagenschalter auf korrekte Justierung prüfen. Angaben der
Motorenhersteller beachten. Gerät kann beschädigt werden.
Brandgefahr! Betrieb ausschließlich mit den unter Zubehör aufgeführten
Spannungsversorgungen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

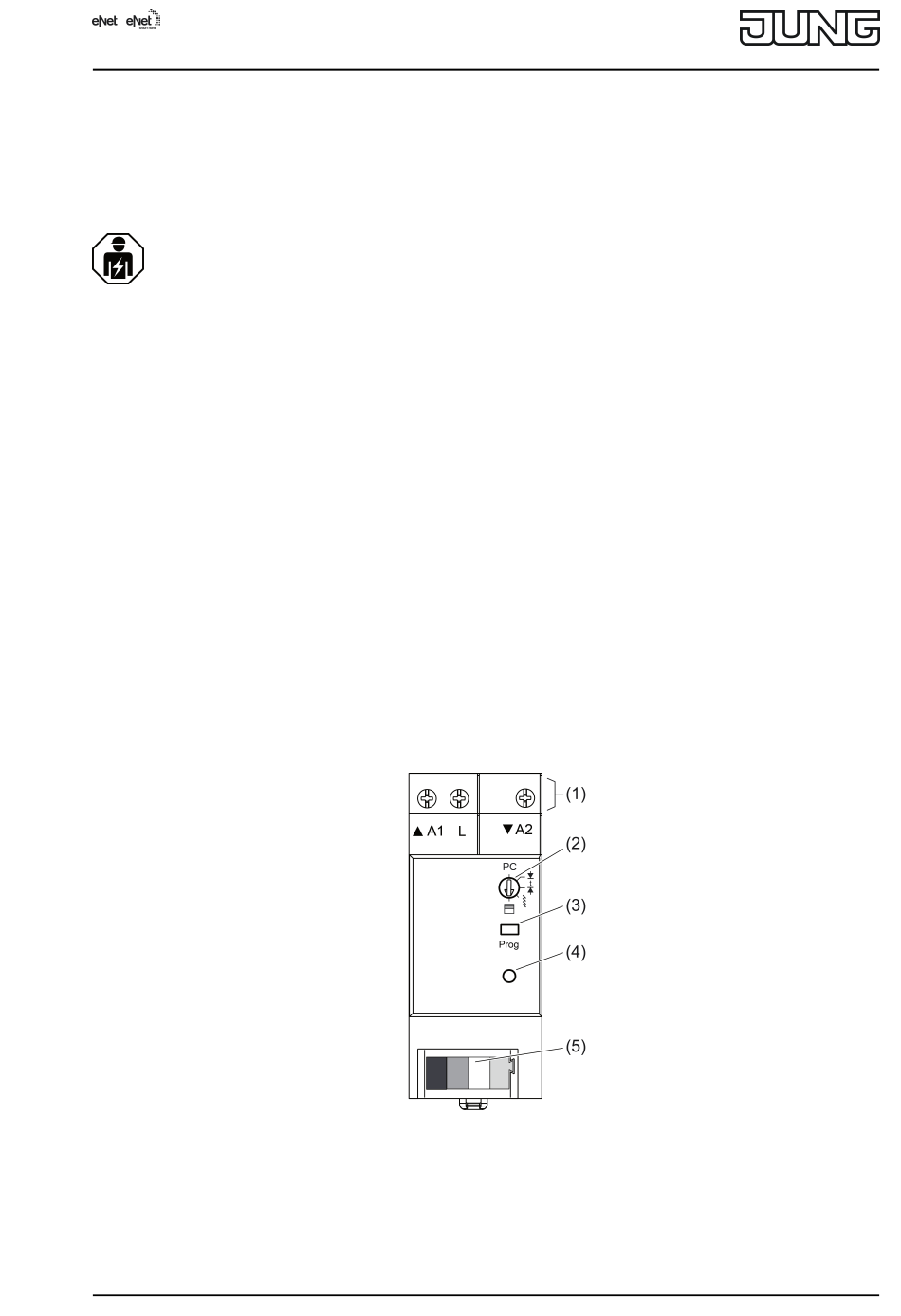

2 Geräteaufbau
(1) Anschlussklemmen
(2) Betriebsartenschalter
(3) Taste Prog
(4) Status-LED
82581823
J0082581823
Bild 1: Geräteaufbau
1/12
23.03.2017
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jung FMJ50700REG
Inhaltszusammenfassung für Jung FMJ50700REG
- Seite 1 Funk-Jalousieaktor 1fach REG eNet Funk-Jalousieaktor 1fach REG Art.-Nr. : FMJ50700REG Bedienungsanleitung 1 Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder...
-
Seite 2: Funktion
eNet Funk-Jalousieaktor 1fach REG (5) Anschluss Busleitung 3 Funktion Bestimmungsgemäßer Gebrauch Steuern elektrisch betriebener Behänge, wie Jalousien, Rollläden und Markisen Bedienung mit geeigneten eNet Funksendern Betrieb mit Spannungsversorgung REG und Empfangsmodul REG oder eNet Server (siehe Zubehör) Einbau in Unterverteiler auf Hutschiene nach DIN EN 60715 Produkteigenschaften Betriebsartenschalter zur Umschaltung auf Jalousieakor, Rollladenaktor oder Parametrierung über eNet Server... -
Seite 3: Informationen Für Elektrofachkräfte
eNet Funk-Jalousieaktor 1fach REG 5 Informationen für Elektrofachkräfte 5.1 Montage und elektrischer Anschluss GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umgebung abdecken! Gerät montieren Gerät auf Hutschiene montieren. - Seite 4 eNet Funk-Jalousieaktor 1fach REG Lasten anschließen Bild 3: Anschlussbeispiel Last gemäß Anschlussbeispiel anschließen (Bild 3). Betriebsart einstellen Bild 4: Betriebsartenschalter Schalterstellung Funktion Betriebsart und Parameter mit eNet Server eingestellt *) Inbetriebnahme - Laufzeit ermitteln Inbetriebnahme - Lamellenzeit ermitteln Betriebsart Jalousie Betriebsart Rollladen, Markise Wird der Betriebsartenschalter aus der Stellung PC auf eine andere Betriebsart gedreht, werden die Parameter auf Werkseinstellung gesetzt.
- Seite 5 eNet Funk-Jalousieaktor 1fach REG 5.2 Inbetriebnahme GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Während der Inbetriebnahme die spannungsführenden Teile an Funk-Sendern und -Aktoren und in deren Umgebung abdecken. i Der Aktor kann alternativ zur hier beschriebenen Inbetriebnahme auch mit eNet Server in Betrieb genommen werden.
-
Seite 6: Anhang
eNet Funk-Jalousieaktor 1fach REG Der Aktor ist mit dem Funksender verbunden. Aktor und Funksender verlassen automatisch den Programmiermodus. i Blinkt die Status-LED des Aktors für ca. 5 Sekunden jeweils 3-mal im Abstand von 1 Sekunde, war der Programmiervorgang nicht erfolgreich. Im Aktor oder Funksender sind alle Speicherplätze belegt. -
Seite 7: Parameterliste
eNet Funk-Jalousieaktor 1fach REG Anschluss Bus Anschlussklemme Leitungslänge max. 3 m 6.2 Parameterliste Die Geräteparameter können mit dem eNet Server verändert werden: Gerät und Kanäle Parameter Einstellmöglichkeiten, Erklärungen Grundeinstellung Funktion Jalousie, Unbenutzt, Jalousie Grundeinstellung: Jalousie Der Kanal wird in die Zentralfunktion "Jalousie" in der eNet SMART HOME app integriert. - Seite 8 eNet Funk-Jalousieaktor 1fach REG Betriebsstunden Auf 0...65535 Gezählt wird die Zeit, in der Grundeinstellung: Aktueller die Last physikalisch Wert eingeschaltet ist (Relaiskontakt geschlossen). Dieser Parameter kann z. B. nach dem Austauschen der Last wieder auf "0" gesetzt werden. Über die Schaltfläche Zurücksetzen wird der Zähler auf "0"...
- Seite 9 eNet Funk-Jalousieaktor 1fach REG Minimale Umsteuerzeit 300 ms ... 10 s Minimale Pausenzeit bei Grundeinstellung: 1 s Laufrichtungswechsel. Durch Erhöhen der minimalen Umsteuerzeit können die Motoren geschont werden. Laufrichtung invertieren Ein, Aus Invertiert die Ansteuerung der Grundeinstellung: Aus Relaisausgänge. Beim invertierten Betrieb sollen die Relaisausgänge „Auf“...
- Seite 10 eNet Funk-Jalousieaktor 1fach REG Jalousieposition 0 ... 100 % Bestimmt das Verhalten des Aussperrschutz aufheben Grundeinstellung: 0 % Ausgangs beim Aufheben des Aussperrschutzes. Nur sichtbar wenn die Priorität für den Aussperrschutz 0 ist. Lamellenstellung 0 ... 100 % Bestimmt das Verhalten des Aussperrschutz aufheben Grundeinstellung: 0 % Ausgangs beim Aufheben des...
- Seite 11 eNet Funk-Jalousieaktor 1fach REG Lamellenstellung Windalarm 0 ... 100 % Bestimmt die Lamellenposition aufheben Grundeinstellung: 0 % des Ausgangs beim Aufheben des Windalarms. Nur sichtbar, wenn die Priorität für den Windalarm 0 ist und Betriebsart Jalousie eingestellt ist. Priorität Sonnenschutz 0...4 Legt für den Kanal die Priorität Grundeinstellung: 0...
-
Seite 12: Gewährleistung
Funk-Empfangsmodul REG Art.-Nr. FMFK32REG eNet Server REG Art.-Nr. ENET-SERVER 6.4 Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de...
