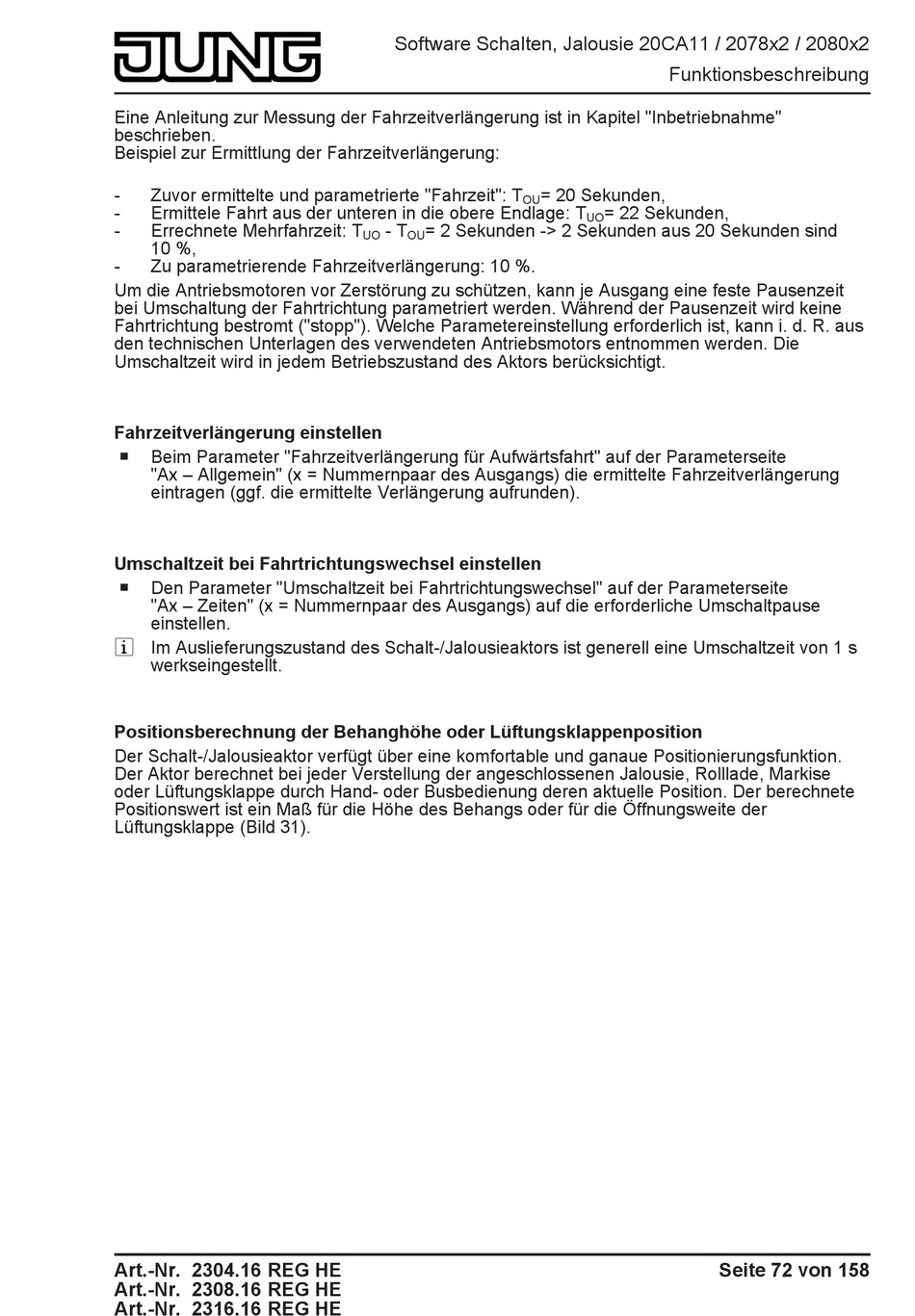

Eine Anleitung zur Messung der Fahrzeitverlängerung ist in Kapitel "Inbetriebnahme"
beschrieben.
Beispiel zur Ermittlung der Fahrzeitverlängerung:
-
Zuvor ermittelte und parametrierte "Fahrzeit": T
-
Ermittele Fahrt aus der unteren in die obere Endlage: T
-
Errechnete Mehrfahrzeit: T
10 %,
-
Zu parametrierende Fahrzeitverlängerung: 10 %.
Um die Antriebsmotoren vor Zerstörung zu schützen, kann je Ausgang eine feste Pausenzeit
bei Umschaltung der Fahrtrichtung parametriert werden. Während der Pausenzeit wird keine
Fahrtrichtung bestromt ("stopp"). Welche Parametereinstellung erforderlich ist, kann i. d. R. aus
den technischen Unterlagen des verwendeten Antriebsmotors entnommen werden. Die
Umschaltzeit wird in jedem Betriebszustand des Aktors berücksichtigt.
Fahrzeitverlängerung einstellen
o
Beim Parameter "Fahrzeitverlängerung für Aufwärtsfahrt" auf der Parameterseite
"Ax – Allgemein" (x = Nummernpaar des Ausgangs) die ermittelte Fahrzeitverlängerung
eintragen (ggf. die ermittelte Verlängerung aufrunden).
Umschaltzeit bei Fahrtrichtungswechsel einstellen
o
Den Parameter "Umschaltzeit bei Fahrtrichtungswechsel" auf der Parameterseite
"Ax – Zeiten" (x = Nummernpaar des Ausgangs) auf die erforderliche Umschaltpause
einstellen.
i Im Auslieferungszustand des Schalt-/Jalousieaktors ist generell eine Umschaltzeit von 1 s
werkseingestellt.
Positionsberechnung der Behanghöhe oder Lüftungsklappenposition
Der Schalt-/Jalousieaktor verfügt über eine komfortable und ganaue Positionierungsfunktion.
Der Aktor berechnet bei jeder Verstellung der angeschlossenen Jalousie, Rolllade, Markise
oder Lüftungsklappe durch Hand- oder Busbedienung deren aktuelle Position. Der berechnete
Positionswert ist ein Maß für die Höhe des Behangs oder für die Öffnungsweite der
Lüftungsklappe (Bild 31).
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
OU
- T
= 2 Sekunden -> 2 Sekunden aus 20 Sekunden sind
UO
OU
Funktionsbeschreibung
= 20 Sekunden,
= 22 Sekunden,
UO
Seite 72 von 158
