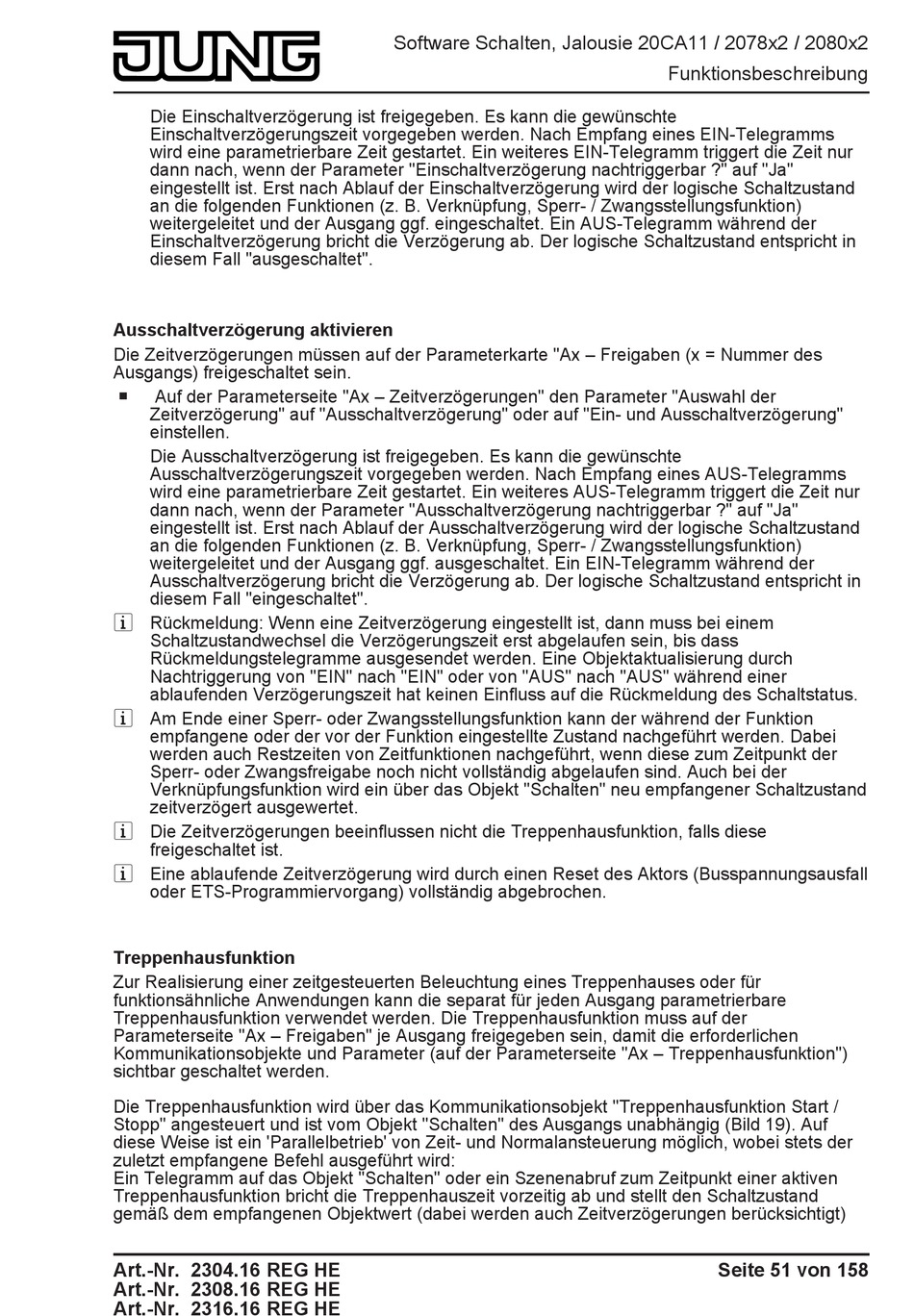

Die Einschaltverzögerung ist freigegeben. Es kann die gewünschte
Einschaltverzögerungszeit vorgegeben werden. Nach Empfang eines EIN-Telegramms
wird eine parametrierbare Zeit gestartet. Ein weiteres EIN-Telegramm triggert die Zeit nur
dann nach, wenn der Parameter "Einschaltverzögerung nachtriggerbar ?" auf "Ja"
eingestellt ist. Erst nach Ablauf der Einschaltverzögerung wird der logische Schaltzustand
an die folgenden Funktionen (z. B. Verknüpfung, Sperr- / Zwangsstellungsfunktion)
weitergeleitet und der Ausgang ggf. eingeschaltet. Ein AUS-Telegramm während der
Einschaltverzögerung bricht die Verzögerung ab. Der logische Schaltzustand entspricht in
diesem Fall "ausgeschaltet".
Ausschaltverzögerung aktivieren
Die Zeitverzögerungen müssen auf der Parameterkarte "Ax – Freigaben (x = Nummer des
Ausgangs) freigeschaltet sein.
o
Auf der Parameterseite "Ax – Zeitverzögerungen" den Parameter "Auswahl der
Zeitverzögerung" auf "Ausschaltverzögerung" oder auf "Ein- und Ausschaltverzögerung"
einstellen.
Die Ausschaltverzögerung ist freigegeben. Es kann die gewünschte
Ausschaltverzögerungszeit vorgegeben werden. Nach Empfang eines AUS-Telegramms
wird eine parametrierbare Zeit gestartet. Ein weiteres AUS-Telegramm triggert die Zeit nur
dann nach, wenn der Parameter "Ausschaltverzögerung nachtriggerbar ?" auf "Ja"
eingestellt ist. Erst nach Ablauf der Ausschaltverzögerung wird der logische Schaltzustand
an die folgenden Funktionen (z. B. Verknüpfung, Sperr- / Zwangsstellungsfunktion)
weitergeleitet und der Ausgang ggf. ausgeschaltet. Ein EIN-Telegramm während der
Ausschaltverzögerung bricht die Verzögerung ab. Der logische Schaltzustand entspricht in
diesem Fall "eingeschaltet".
i Rückmeldung: Wenn eine Zeitverzögerung eingestellt ist, dann muss bei einem
Schaltzustandwechsel die Verzögerungszeit erst abgelaufen sein, bis dass
Rückmeldungstelegramme ausgesendet werden. Eine Objektaktualisierung durch
Nachtriggerung von "EIN" nach "EIN" oder von "AUS" nach "AUS" während einer
ablaufenden Verzögerungszeit hat keinen Einfluss auf die Rückmeldung des Schaltstatus.
i Am Ende einer Sperr- oder Zwangsstellungsfunktion kann der während der Funktion
empfangene oder der vor der Funktion eingestellte Zustand nachgeführt werden. Dabei
werden auch Restzeiten von Zeitfunktionen nachgeführt, wenn diese zum Zeitpunkt der
Sperr- oder Zwangsfreigabe noch nicht vollständig abgelaufen sind. Auch bei der
Verknüpfungsfunktion wird ein über das Objekt "Schalten" neu empfangener Schaltzustand
zeitverzögert ausgewertet.
i Die Zeitverzögerungen beeinflussen nicht die Treppenhausfunktion, falls diese
freigeschaltet ist.
i Eine ablaufende Zeitverzögerung wird durch einen Reset des Aktors (Busspannungsausfall
oder ETS-Programmiervorgang) vollständig abgebrochen.
Treppenhausfunktion
Zur Realisierung einer zeitgesteuerten Beleuchtung eines Treppenhauses oder für
funktionsähnliche Anwendungen kann die separat für jeden Ausgang parametrierbare
Treppenhausfunktion verwendet werden. Die Treppenhausfunktion muss auf der
Parameterseite "Ax – Freigaben" je Ausgang freigegeben sein, damit die erforderlichen
Kommunikationsobjekte und Parameter (auf der Parameterseite "Ax – Treppenhausfunktion")
sichtbar geschaltet werden.
Die Treppenhausfunktion wird über das Kommunikationsobjekt "Treppenhausfunktion Start /
Stopp" angesteuert und ist vom Objekt "Schalten" des Ausgangs unabhängig (Bild 19). Auf
diese Weise ist ein 'Parallelbetrieb' von Zeit- und Normalansteuerung möglich, wobei stets der
zuletzt empfangene Befehl ausgeführt wird:
Ein Telegramm auf das Objekt "Schalten" oder ein Szenenabruf zum Zeitpunkt einer aktiven
Treppenhausfunktion bricht die Treppenhauszeit vorzeitig ab und stellt den Schaltzustand
gemäß dem empfangenen Objektwert (dabei werden auch Zeitverzögerungen berücksichtigt)
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
Funktionsbeschreibung
Seite 51 von 158
