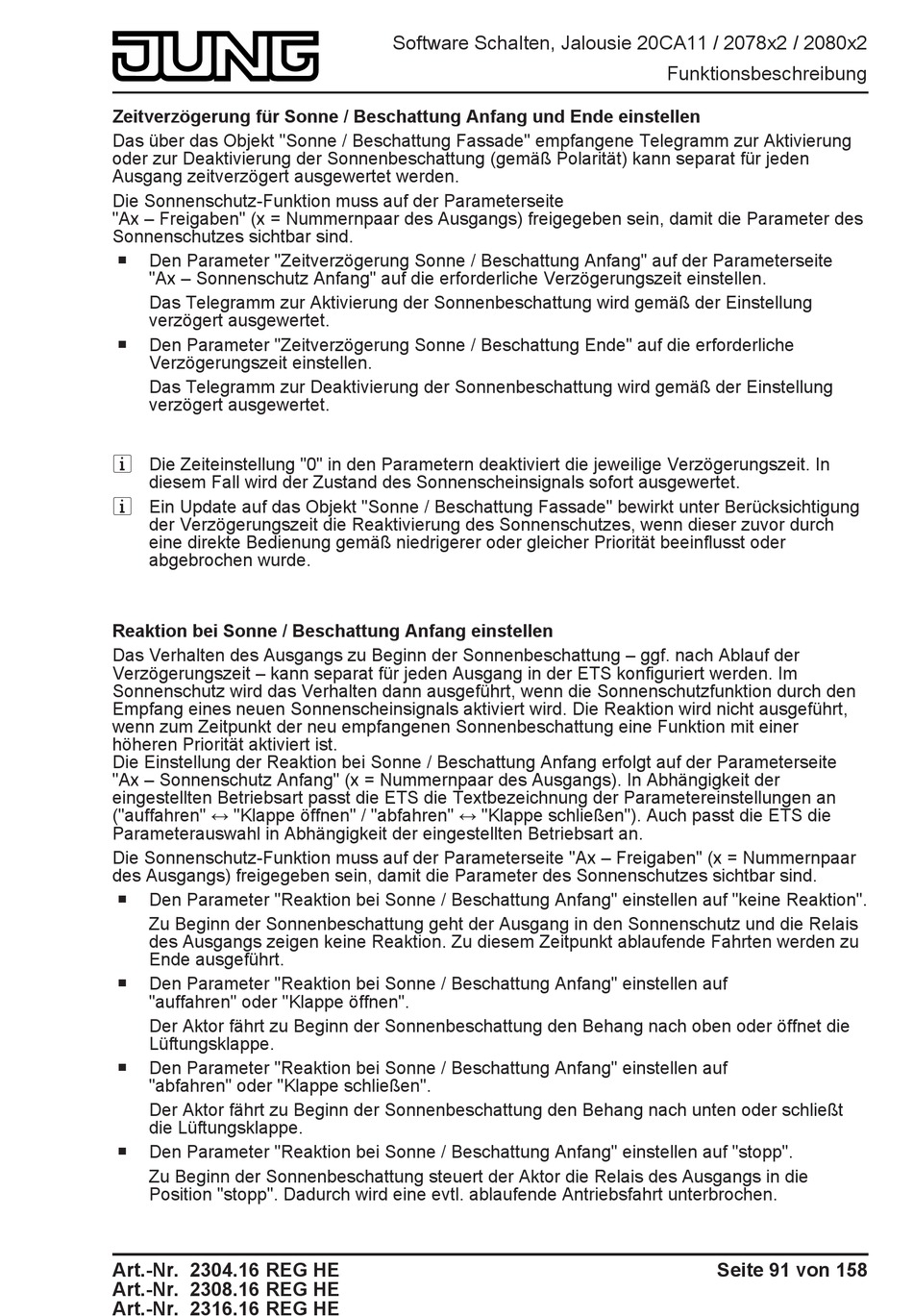

Zeitverzögerung für Sonne / Beschattung Anfang und Ende einstellen
Das über das Objekt "Sonne / Beschattung Fassade" empfangene Telegramm zur Aktivierung
oder zur Deaktivierung der Sonnenbeschattung (gemäß Polarität) kann separat für jeden
Ausgang zeitverzögert ausgewertet werden.
Die Sonnenschutz-Funktion muss auf der Parameterseite
"Ax – Freigaben" (x = Nummernpaar des Ausgangs) freigegeben sein, damit die Parameter des
Sonnenschutzes sichtbar sind.
o
Den Parameter "Zeitverzögerung Sonne / Beschattung Anfang" auf der Parameterseite
"Ax – Sonnenschutz Anfang" auf die erforderliche Verzögerungszeit einstellen.
Das Telegramm zur Aktivierung der Sonnenbeschattung wird gemäß der Einstellung
verzögert ausgewertet.
o
Den Parameter "Zeitverzögerung Sonne / Beschattung Ende" auf die erforderliche
Verzögerungszeit einstellen.
Das Telegramm zur Deaktivierung der Sonnenbeschattung wird gemäß der Einstellung
verzögert ausgewertet.
i Die Zeiteinstellung "0" in den Parametern deaktiviert die jeweilige Verzögerungszeit. In
diesem Fall wird der Zustand des Sonnenscheinsignals sofort ausgewertet.
i Ein Update auf das Objekt "Sonne / Beschattung Fassade" bewirkt unter Berücksichtigung
der Verzögerungszeit die Reaktivierung des Sonnenschutzes, wenn dieser zuvor durch
eine direkte Bedienung gemäß niedrigerer oder gleicher Priorität beeinflusst oder
abgebrochen wurde.
Reaktion bei Sonne / Beschattung Anfang einstellen
Das Verhalten des Ausgangs zu Beginn der Sonnenbeschattung – ggf. nach Ablauf der
Verzögerungszeit – kann separat für jeden Ausgang in der ETS konfiguriert werden. Im
Sonnenschutz wird das Verhalten dann ausgeführt, wenn die Sonnenschutzfunktion durch den
Empfang eines neuen Sonnenscheinsignals aktiviert wird. Die Reaktion wird nicht ausgeführt,
wenn zum Zeitpunkt der neu empfangenen Sonnenbeschattung eine Funktion mit einer
höheren Priorität aktiviert ist.
Die Einstellung der Reaktion bei Sonne / Beschattung Anfang erfolgt auf der Parameterseite
"Ax – Sonnenschutz Anfang" (x = Nummernpaar des Ausgangs). In Abhängigkeit der
eingestellten Betriebsart passt die ETS die Textbezeichnung der Parametereinstellungen an
("auffahren" ↔ "Klappe öffnen" / "abfahren" ↔ "Klappe schließen"). Auch passt die ETS die
Parameterauswahl in Abhängigkeit der eingestellten Betriebsart an.
Die Sonnenschutz-Funktion muss auf der Parameterseite "Ax – Freigaben" (x = Nummernpaar
des Ausgangs) freigegeben sein, damit die Parameter des Sonnenschutzes sichtbar sind.
o
Den Parameter "Reaktion bei Sonne / Beschattung Anfang" einstellen auf "keine Reaktion".
Zu Beginn der Sonnenbeschattung geht der Ausgang in den Sonnenschutz und die Relais
des Ausgangs zeigen keine Reaktion. Zu diesem Zeitpunkt ablaufende Fahrten werden zu
Ende ausgeführt.
o
Den Parameter "Reaktion bei Sonne / Beschattung Anfang" einstellen auf
"auffahren" oder "Klappe öffnen".
Der Aktor fährt zu Beginn der Sonnenbeschattung den Behang nach oben oder öffnet die
Lüftungsklappe.
o
Den Parameter "Reaktion bei Sonne / Beschattung Anfang" einstellen auf
"abfahren" oder "Klappe schließen".
Der Aktor fährt zu Beginn der Sonnenbeschattung den Behang nach unten oder schließt
die Lüftungsklappe.
o
Den Parameter "Reaktion bei Sonne / Beschattung Anfang" einstellen auf "stopp".
Zu Beginn der Sonnenbeschattung steuert der Aktor die Relais des Ausgangs in die
Position "stopp". Dadurch wird eine evtl. ablaufende Antriebsfahrt unterbrochen.
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
Funktionsbeschreibung
Seite 91 von 158
