I. Sonnenschutz mit Helligkeits-Grenzwertüberwachung und festen
Sonnenschutzpositionen:
Die Grenzwertüberwachung der Wetterstation wird verwendet. Die Wetterstation sendet bei
Überschreitung eines eingestellten Helligkeits-Grenzwertes ein Telegramm mit dem
Wert "1" über das Objekt "Grenzwert 1 [Sonne...]" auf den Bus aus. Dadurch wird im
Schalt-/Jalousieaktor die Sonnenbeschattung aktiviert und die entsprechende feste
Sonnenschutzposition für den Behang eingestellt. Bei der Betriebsart "Jalousie" des
Schalt-/Jalousieaktors wird zusätzlich die fest parametrierte Lamellenposition abgerufen.
Nach Unterschreiten des Grenzwertes für die gemessene Helligkeit (evtl. mit Hysterese)
sendet die Wetterstation den Wert "0" auf den Bus. Dadurch wird im Schalt-/Jalousieaktor
die Sonnenbeschattung deaktiviert und die entsprechende Reaktion Sonne / Beschattung
Ende ausgeführt. Die Kommunikationsobjekte sind gemäß Vorgabe miteinander zu
verbinden (Bild 40).
Erforderliche Projektierung Schalt-/Jalousieaktor (nicht aufgelistete Parametrierung ist
optional):
- einfacher oder erweiteter Sonnenschutz,
- Polarität Objekt "Sonne / Beschattung Fassade" = "1" Sonnenschein,
- Reaktion bei Sonne / Beschattung Anfang = feste Positionen,
- feste Positionen konfigurieren.

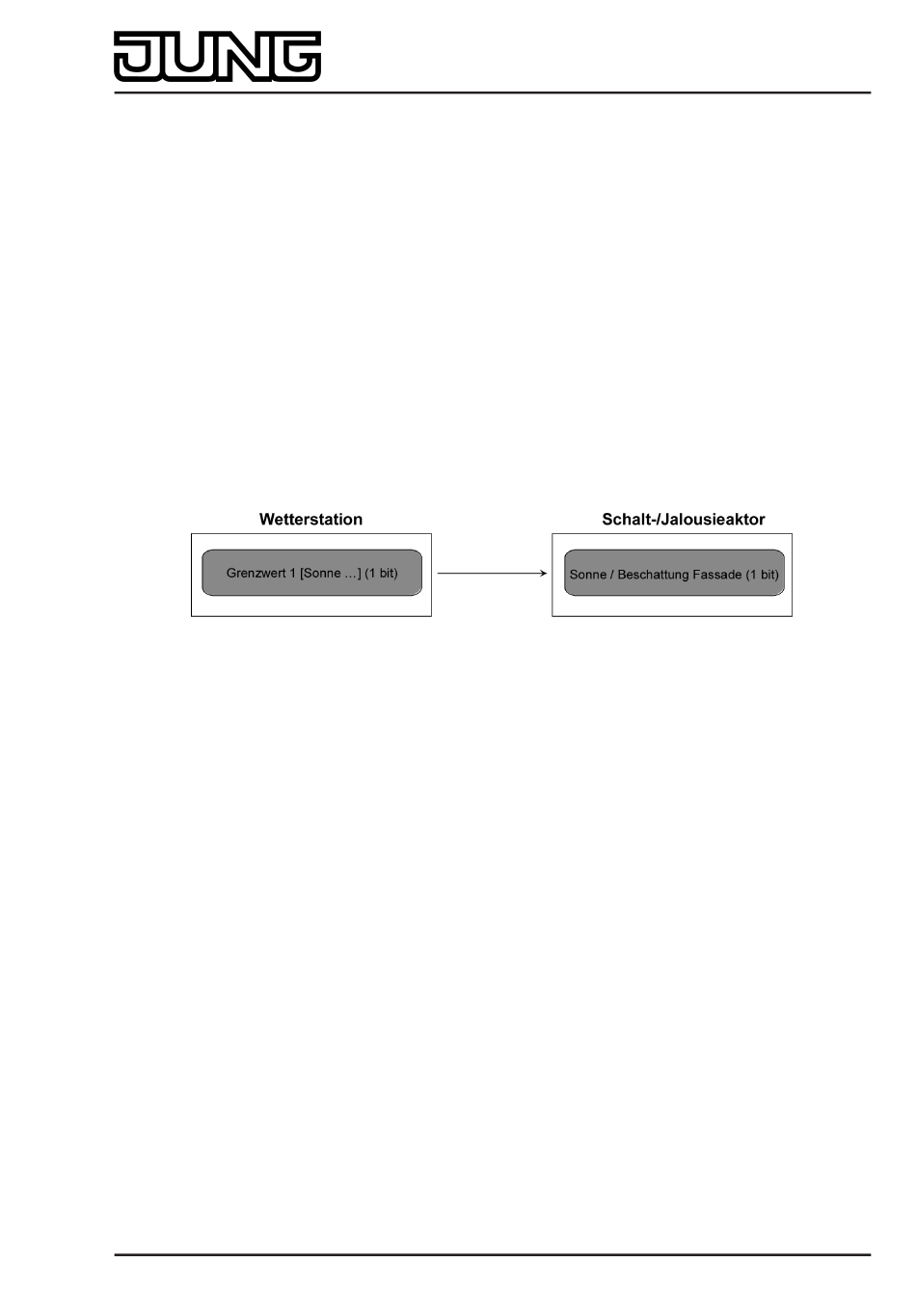

Bild 40: Projektierung der Kommunikationsobjekte für Anwendungsbeispiel I.
-
II. Sonnenschutz mit Beschattungssteuerung und festen Sonnenschutzpositionen:
Die Beschattungssteuerung der Wetterstation wird verwendet. Die Wetterstation sendet bei
Überschreitung der eingestellten Grundhelligkeit für Beschattung ein 1 Bit-Telegramm mit
dem Wert "1" über das
Objekt "Beschattung Fassade [Beschattungssteuerung Fassaden 1-4]" auf den Bus.
Dadurch wird im Schalt-/Jalousieaktor die Sonnenbeschattung aktiviert und die
entsprechende feste Sonnenschutzposition für den Behang eingestellt. Bei der
Betriebsart "Jalousie" des Schalt-/Jalousieaktors wird zusätzlich die fest parametrierte
Lamellenposition abgerufen.
Nach Unterschreiten der Grundhelligkeit für Beschattung (evt. mit Hysterese) sendet die
Wetterstation den Wert "0" auf den Bus. Dadurch wird im Schalt-/Jalousieaktor die
Sonnenbeschattung deaktiviert und die entsprechende Reaktion Sonne / Beschattung
Ende ausgeführt. Die Kommunikationsobjekte sind gemäß Vorgabe miteinander zu
verbinden (Bild 41).
Erforderliche Projektierung Schalt-/Jalousieaktor (nicht aufgelistete Parametrierung ist
optional):
- Polarität Objekt "Sonne / Beschattung Fassade" = "1" Sonnenschein,
- Reaktion bei Sonne / Beschattung Anfang = feste Positionen,
- feste Positionen konfigurieren.
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
Funktionsbeschreibung
Seite 98 von 158
