IV. Sonnenschutz mit Beschattungssteuerung und variabler Behanghöhe und variabler
Lamellenpositionsnachführung:
Die Beschattungssteuerung der Wetterstation wird verwendet. Am Schalt-/Jalousieaktor
sind Lamellenjalousien angeschlossen. Die Wetterstation sendet bei Überschreitung der
Grundhelligkeit für Beschattung ein 1 Bit-Telegramm mit dem Wert "1" über das
Objekt "Beschattung Fassade [Beschattungssteuerung Fassade 1-4]" auf den Bus.
Dadurch wird im Schalt-/Jalousieaktor die Sonnenbeschattung aktiviert.
Durch die Fassadeneinzelsteuerung der Wetterstation werden zusätzlich über das
1 Byte-Objekt "Lamellenposition (%) Fassade [Einzelsteuerung Fassade ...]" die
einzustellende Lamellenposition für die sonnenstandsabhängige Lamellennachführung und
über das
1 Byte-Objekt "Beschattung Fassade Behanghöhe Schwelle/Position [Einzelsteuerung Fas-
sade ...]" die einzustellende Jalousiehöhe auf den Bus ausgesendet. Dadurch wird im
Schalt-/Jalousieaktor die erforderliche Lamellenposition für die Sonnenbeschattung als
auch die zur Beschattung benötigte Jalousiehöhe eingestellt.
Nach Unterschreiten der Grundhelligkeit für Beschattung (evt. mit Hysterese) sendet die
Wetterstation den Wert "0" über das
Objekt "Beschattung Fassade [Beschattungssteuerung Fassade 1-4]" auf den Bus.
Dadurch wird im Schalt-/Jalousieaktor die Sonnenbeschattung deaktiviert und die
entsprechende Reaktion Sonne / Beschattung Ende ausgeführt.
Idealerweise werden am Ende der Beschattung in der Wetterstation die
Telegramme "Lamellenposition (%) Fassade [Einzelsteuerung Fassade ...]" = "0 %" und
"Beschattung Fassade Behanghöhe Schwelle/Position [Einzelsteuerung Fassade ...]" = 0 -
% per Parameter unterdrückt. Andernfalls könnte sich die gesonderte Jalousie- und
Lamellenpositionierung störend auf das Verhalten des Ausgangs am Ende der
Sonnenbeschattung auswirken (ggf. kurzes Ruckeln).
Die Kommunikationsobjekte sind gemäß Vorgabe miteinander zu verbinden (Bild 43).
Erforderliche Projektierung Schalt-/Jalousieaktor (nicht aufgelistete Parametrierung ist
optional):
- Polarität Objekt "Sonne / Beschattung Fassade" = "1" Sonnenschein,
- Reaktion bei Sonne / Beschattung Anfang = variable Jalousieposition, variable
Lamellenposition.

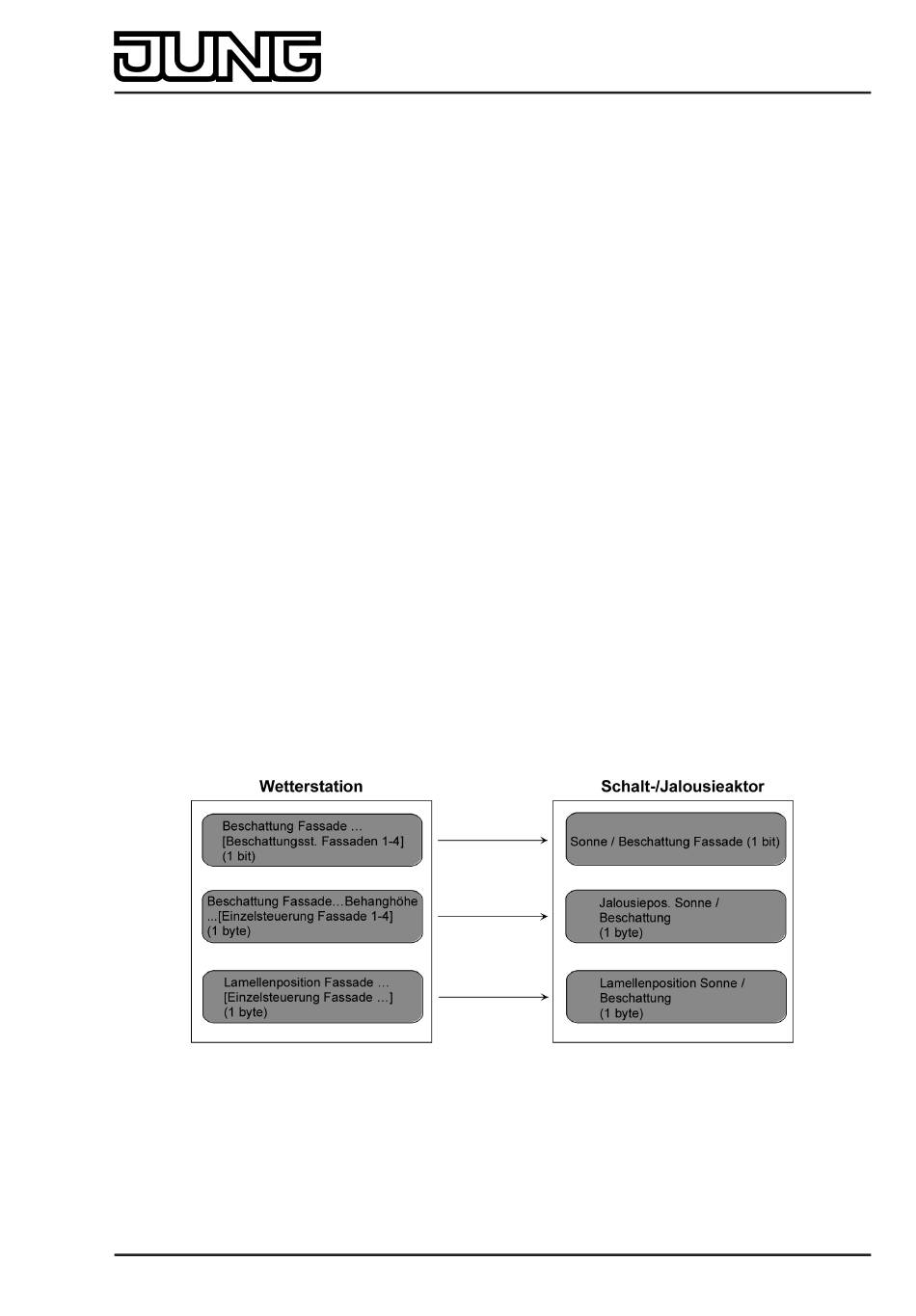

Bild 43: Projektierung der Kommunikationsobjekte für Anwendungsbeispiel IV.
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
Funktionsbeschreibung
Seite 100 von 158
