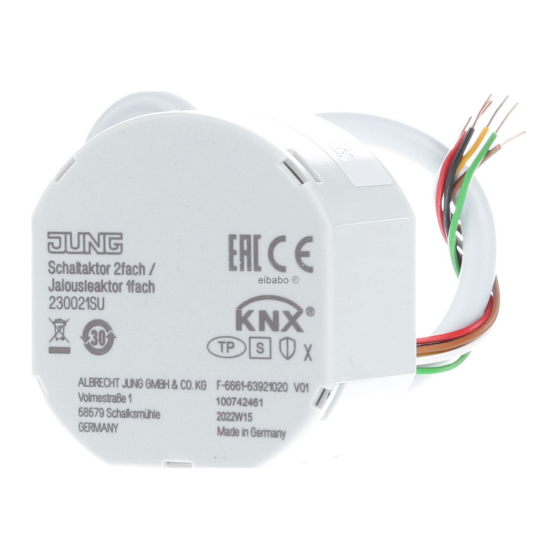

Schaltaktor 2fach / Jalousieaktor 1fach
Schaltaktor 2fach / Jalousieaktor 1fach
Art.-Nr.: 230021SU
Bedienungsanleitung
1
Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Das Gerät darf nicht geöffnet und außerhalb der technischen Spezifikation betrieben werden.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Gefahr durch elektrischen Schlag. Bei der Installation auf ausreichende Isolierung zwischen
Netzspannung und Bus achten. Mindestabstand zwischen Bus- und Netzspannungsadern von
mindestens 4 mm einhalten.
Gefahr durch elektrischen Schlag an der KNX-Installation. An die Eingänge keine externen
Spannungen anschließen. Gerät kann beschädigt werden und das SELV-Potential auf der KNX-
Busleitung ist nicht mehr gegeben.
Sollen mehrere Motoren an einem Ausgang parallelgeschaltet werden, unbedingt Angaben der
Hersteller beachten, gegebenenfalls Trennrelais verwenden. Motoren können zerstört werden.
Nur Jalousiemotoren mit mechanischen oder elektronischen Endlagenschaltern verwenden.
Endlagenschalter auf korrekte Justierung prüfen. Angaben der Motorenhersteller beachten. Ge-
rät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2

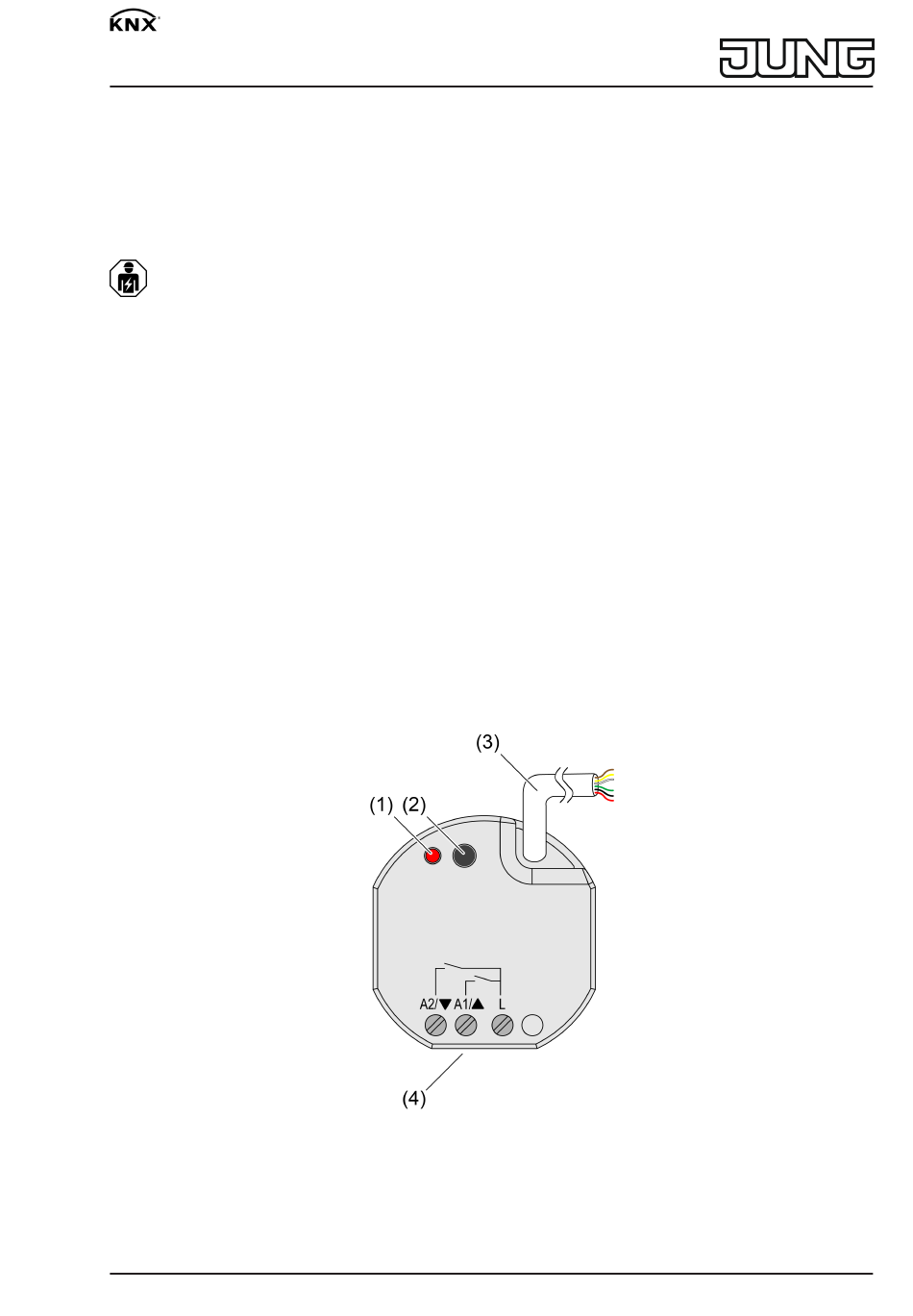

Geräteaufbau
(1)
Programmier-LED
(2)
Programmiertaste
(3)
Steuerleitung (Anschluss KNX und Nebenstelleneingänge)
(4)
Anschluss Last (Relaisausgänge)
82404203
J0082404203
Bild 1: Geräteaufbau
1 / 9
26.01.2021
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jung 230021SU
Inhaltszusammenfassung für Jung 230021SU
- Seite 1 Schaltaktor 2fach / Jalousieaktor 1fach Schaltaktor 2fach / Jalousieaktor 1fach Art.-Nr.: 230021SU Bedienungsanleitung Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be- achten. Das Gerät darf nicht geöffnet und außerhalb der technischen Spezifikation betrieben werden.
- Seite 2 Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu entnehmen. Das Gerät ist updatefähig. Firmware-Updates können komfortabel mit der Jung ETS Service- App (Zusatzsoftware) durchgeführt werden. Das Gerät ist KNX Data Secure fähig. KNX Data Secure bietet Schutz vor Manipulation in der Gebäudeautomation und kann im ETS-Projekt konfiguriert werden.
-
Seite 3: Informationen Für Elektrofachkräfte
Schaltaktor 2fach / Jalousieaktor 1fach – Versorgung über KNX, keine zusätzliche Versorgungsspannung notwendig – KNX Data Secure kompatibel – Updatefähig mit Jung ETS Service-App Eigenschaften Schalterbetrieb – Schließer- oder Öffnerbetrieb – Rückmeldefunktion – Verknüpfungs- und Zwangsführungsfunktion – Zentrale Schaltfunktionen mit Sammelrückmeldung –... -
Seite 4: Montage Und Elektrischer Anschluss
Schaltaktor 2fach / Jalousieaktor 1fach 4.1 Montage und elektrischer Anschluss GEFAHR! Bei Anschließen der Bus-/Nebenstellen- und Netzspannungsadern in einer gemein- samen Gerätedose kann die KNX Busleitung mit Netzspannung in Berührung kom- men. Die Sicherheit der gesamten KNX Installation wird gefährdet. Personen können auch an entfernten Geräten einen elektrischen Schlag erhalten. - Seite 5 Schaltaktor 2fach / Jalousieaktor 1fach Bild 4: Leitungsabstand Mindestabstand zwischen Netzspannung und Bus-/Nebenstellenadern: min. 4 mm (Bild 4) Bild 5: Anschluss der Last Umgebungstemperatur beachten. Für ausreichende Kühlung sorgen. ￭ Gerät polungsrichtig an KNX anschließen. ￭ Last gemäß Anschlussbeispiel anschließen (Bild 5). ￭...
- Seite 6 Schaltaktor 2fach / Jalousieaktor 1fach 4.2 Inbetriebnahme Gerät in Betrieb nehmen ACHTUNG! Falsche Lastansteuerung durch undefinierten Relaiszustand bei der Auslieferung. Zerstörungsgefahr angeschlossener Antriebsmotoren. Bei der Inbetriebnahme ist vor Zuschalten der Last durch Anlegen der KNX Busspannung sicherzustellen, dass alle Relaiskontakte geöffnet sind. Inbetriebnah- mereihenfolge beachten! ￭...
-
Seite 7: Technische Daten
Gerät auf Werkseinstellungen zurücksetzen Mit der Jung ETS Service-App können Geräte auf Werkseinstellungen zurückgesetzt werden. Diese Funktion nutzt die im Gerät enthaltene Firmware, die zum Zeitpunkt der Auslieferung ak- tiv war (Auslieferungszustand). Durch das Zurücksetzen auf Werkseinstellungen verlieren die Geräte ihre physikalische Adresse und Konfiguration. -
Seite 8: Gewährleistung
Schaltaktor 2fach / Jalousieaktor 1fach Glühlampen 2500 W HV-Halogenlampen 2500 W HV-LED-Lampen max. 400 W NV-Halogenlampen mit Elektronischen Trafos 1500 W NV-Halogenlampen mit induktivem Trafo 1200 VA Kompaktleuchtstofflampen unkompensiert 1000 W Kompaktleuchtstofflampen parallelkompensiert 1160 W (140 μF) Leuchtstofflampen T5/T8 unkompensiert 1000 W Leuchtstofflampen T5/T8 parallelkompensiert 1160 W (140 μF) - Seite 9 Schaltaktor 2fach / Jalousieaktor 1fach ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de 82404203 26.01.2021 9 / 9 J0082404203...
