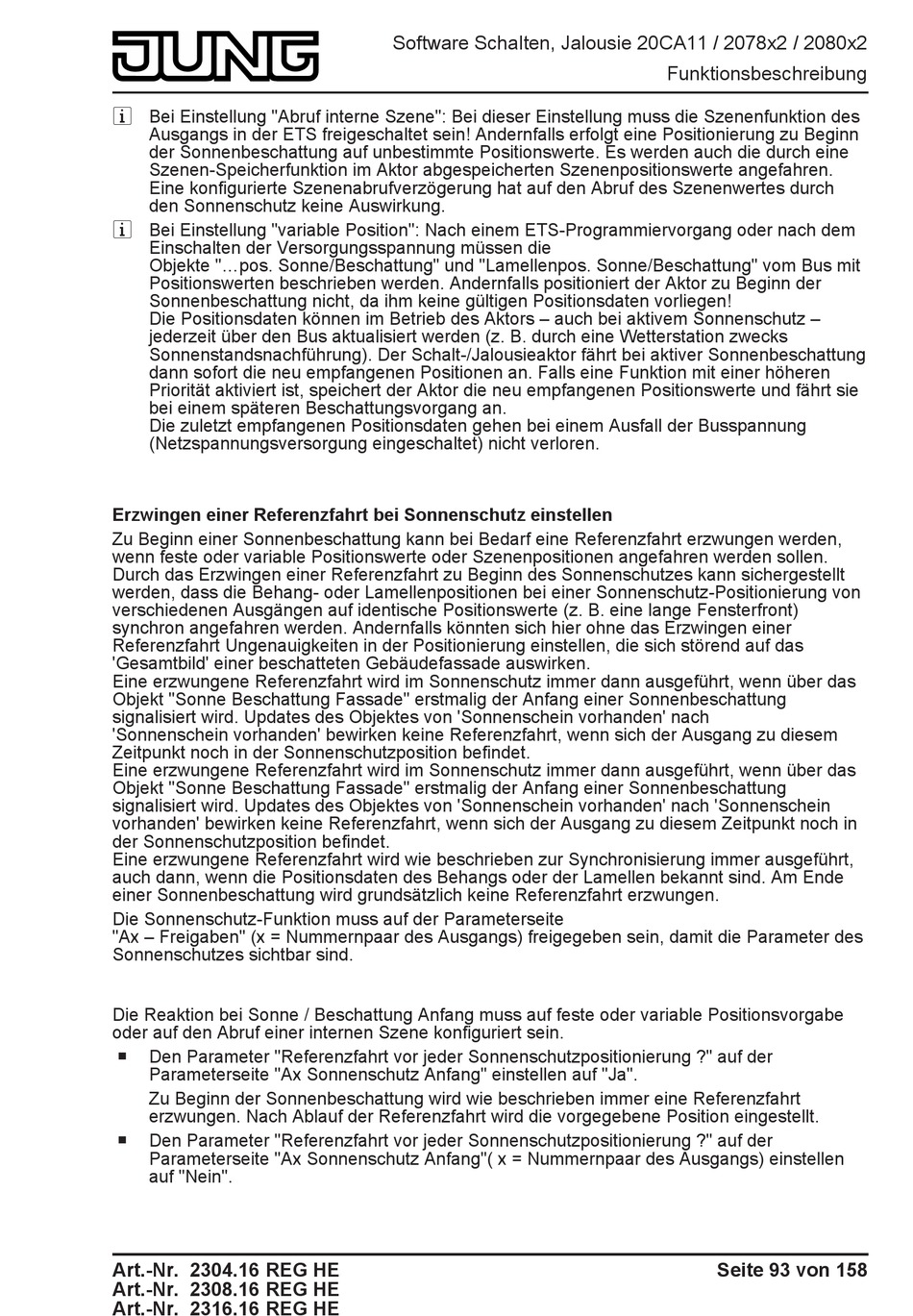

i Bei Einstellung "Abruf interne Szene": Bei dieser Einstellung muss die Szenenfunktion des
Ausgangs in der ETS freigeschaltet sein! Andernfalls erfolgt eine Positionierung zu Beginn
der Sonnenbeschattung auf unbestimmte Positionswerte. Es werden auch die durch eine
Szenen-Speicherfunktion im Aktor abgespeicherten Szenenpositionswerte angefahren.
Eine konfigurierte Szenenabrufverzögerung hat auf den Abruf des Szenenwertes durch
den Sonnenschutz keine Auswirkung.
i Bei Einstellung "variable Position": Nach einem ETS-Programmiervorgang oder nach dem
Einschalten der Versorgungsspannung müssen die
Objekte "...pos. Sonne/Beschattung" und "Lamellenpos. Sonne/Beschattung" vom Bus mit
Positionswerten beschrieben werden. Andernfalls positioniert der Aktor zu Beginn der
Sonnenbeschattung nicht, da ihm keine gültigen Positionsdaten vorliegen!
Die Positionsdaten können im Betrieb des Aktors – auch bei aktivem Sonnenschutz –
jederzeit über den Bus aktualisiert werden (z. B. durch eine Wetterstation zwecks
Sonnenstandsnachführung). Der Schalt-/Jalousieaktor fährt bei aktiver Sonnenbeschattung
dann sofort die neu empfangenen Positionen an. Falls eine Funktion mit einer höheren
Priorität aktiviert ist, speichert der Aktor die neu empfangenen Positionswerte und fährt sie
bei einem späteren Beschattungsvorgang an.
Die zuletzt empfangenen Positionsdaten gehen bei einem Ausfall der Busspannung
(Netzspannungsversorgung eingeschaltet) nicht verloren.
Erzwingen einer Referenzfahrt bei Sonnenschutz einstellen
Zu Beginn einer Sonnenbeschattung kann bei Bedarf eine Referenzfahrt erzwungen werden,
wenn feste oder variable Positionswerte oder Szenenpositionen angefahren werden sollen.
Durch das Erzwingen einer Referenzfahrt zu Beginn des Sonnenschutzes kann sichergestellt
werden, dass die Behang- oder Lamellenpositionen bei einer Sonnenschutz-Positionierung von
verschiedenen Ausgängen auf identische Positionswerte (z. B. eine lange Fensterfront)
synchron angefahren werden. Andernfalls könnten sich hier ohne das Erzwingen einer
Referenzfahrt Ungenauigkeiten in der Positionierung einstellen, die sich störend auf das
'Gesamtbild' einer beschatteten Gebäudefassade auswirken.
Eine erzwungene Referenzfahrt wird im Sonnenschutz immer dann ausgeführt, wenn über das
Objekt "Sonne Beschattung Fassade" erstmalig der Anfang einer Sonnenbeschattung
signalisiert wird. Updates des Objektes von 'Sonnenschein vorhanden' nach
'Sonnenschein vorhanden' bewirken keine Referenzfahrt, wenn sich der Ausgang zu diesem
Zeitpunkt noch in der Sonnenschutzposition befindet.
Eine erzwungene Referenzfahrt wird im Sonnenschutz immer dann ausgeführt, wenn über das
Objekt "Sonne Beschattung Fassade" erstmalig der Anfang einer Sonnenbeschattung
signalisiert wird. Updates des Objektes von 'Sonnenschein vorhanden' nach 'Sonnenschein
vorhanden' bewirken keine Referenzfahrt, wenn sich der Ausgang zu diesem Zeitpunkt noch in
der Sonnenschutzposition befindet.
Eine erzwungene Referenzfahrt wird wie beschrieben zur Synchronisierung immer ausgeführt,
auch dann, wenn die Positionsdaten des Behangs oder der Lamellen bekannt sind. Am Ende
einer Sonnenbeschattung wird grundsätzlich keine Referenzfahrt erzwungen.
Die Sonnenschutz-Funktion muss auf der Parameterseite
"Ax – Freigaben" (x = Nummernpaar des Ausgangs) freigegeben sein, damit die Parameter des
Sonnenschutzes sichtbar sind.
Die Reaktion bei Sonne / Beschattung Anfang muss auf feste oder variable Positionsvorgabe
oder auf den Abruf einer internen Szene konfiguriert sein.
o Den Parameter "Referenzfahrt vor jeder Sonnenschutzpositionierung ?" auf der
Parameterseite "Ax Sonnenschutz Anfang" einstellen auf "Ja".
Zu Beginn der Sonnenbeschattung wird wie beschrieben immer eine Referenzfahrt
erzwungen. Nach Ablauf der Referenzfahrt wird die vorgegebene Position eingestellt.
o Den Parameter "Referenzfahrt vor jeder Sonnenschutzpositionierung ?" auf der
Parameterseite "Ax Sonnenschutz Anfang"( x = Nummernpaar des Ausgangs) einstellen
auf "Nein".
