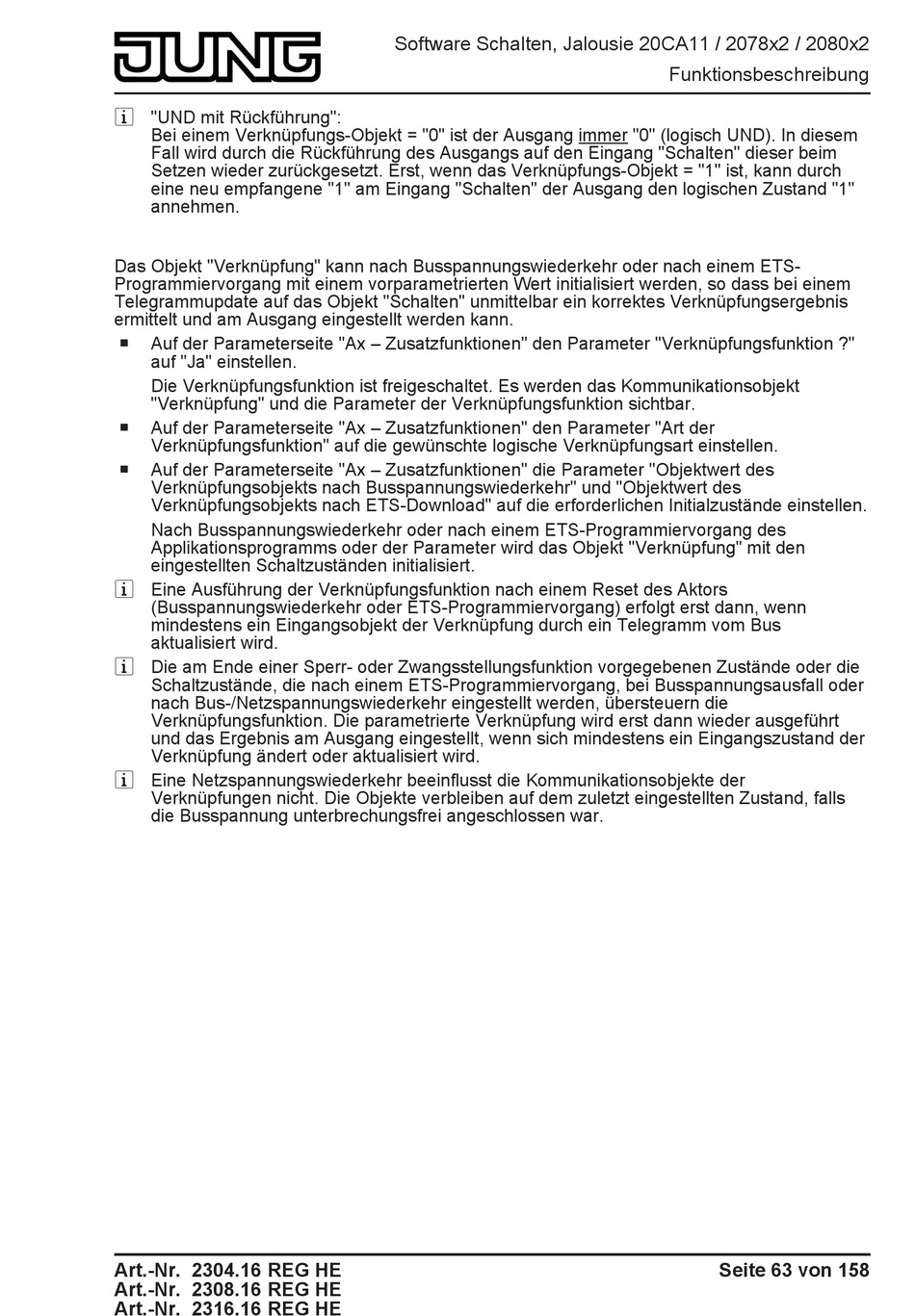

i "UND mit Rückführung":
Bei einem Verknüpfungs-Objekt = "0" ist der Ausgang immer "0" (logisch UND). In diesem
Fall wird durch die Rückführung des Ausgangs auf den Eingang "Schalten" dieser beim
Setzen wieder zurückgesetzt. Erst, wenn das Verknüpfungs-Objekt = "1" ist, kann durch
eine neu empfangene "1" am Eingang "Schalten" der Ausgang den logischen Zustand "1"
annehmen.
Das Objekt "Verknüpfung" kann nach Busspannungswiederkehr oder nach einem ETS-
Programmiervorgang mit einem vorparametrierten Wert initialisiert werden, so dass bei einem
Telegrammupdate auf das Objekt "Schalten" unmittelbar ein korrektes Verknüpfungsergebnis
ermittelt und am Ausgang eingestellt werden kann.
o
Auf der Parameterseite "Ax – Zusatzfunktionen" den Parameter "Verknüpfungsfunktion ?"
auf "Ja" einstellen.
Die Verknüpfungsfunktion ist freigeschaltet. Es werden das Kommunikationsobjekt
"Verknüpfung" und die Parameter der Verknüpfungsfunktion sichtbar.
o
Auf der Parameterseite "Ax – Zusatzfunktionen" den Parameter "Art der
Verknüpfungsfunktion" auf die gewünschte logische Verknüpfungsart einstellen.
o
Auf der Parameterseite "Ax – Zusatzfunktionen" die Parameter "Objektwert des
Verknüpfungsobjekts nach Busspannungswiederkehr" und "Objektwert des
Verknüpfungsobjekts nach ETS-Download" auf die erforderlichen Initialzustände einstellen.
Nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang des
Applikationsprogramms oder der Parameter wird das Objekt "Verknüpfung" mit den
eingestellten Schaltzuständen initialisiert.
i Eine Ausführung der Verknüpfungsfunktion nach einem Reset des Aktors
(Busspannungswiederkehr oder ETS-Programmiervorgang) erfolgt erst dann, wenn
mindestens ein Eingangsobjekt der Verknüpfung durch ein Telegramm vom Bus
aktualisiert wird.
i Die am Ende einer Sperr- oder Zwangsstellungsfunktion vorgegebenen Zustände oder die
Schaltzustände, die nach einem ETS-Programmiervorgang, bei Busspannungsausfall oder
nach Bus-/Netzspannungswiederkehr eingestellt werden, übersteuern die
Verknüpfungsfunktion. Die parametrierte Verknüpfung wird erst dann wieder ausgeführt
und das Ergebnis am Ausgang eingestellt, wenn sich mindestens ein Eingangszustand der
Verknüpfung ändert oder aktualisiert wird.
i Eine Netzspannungswiederkehr beeinflusst die Kommunikationsobjekte der
Verknüpfungen nicht. Die Objekte verbleiben auf dem zuletzt eingestellten Zustand, falls
die Busspannung unterbrechungsfrei angeschlossen war.
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
Funktionsbeschreibung
Seite 63 von 158
