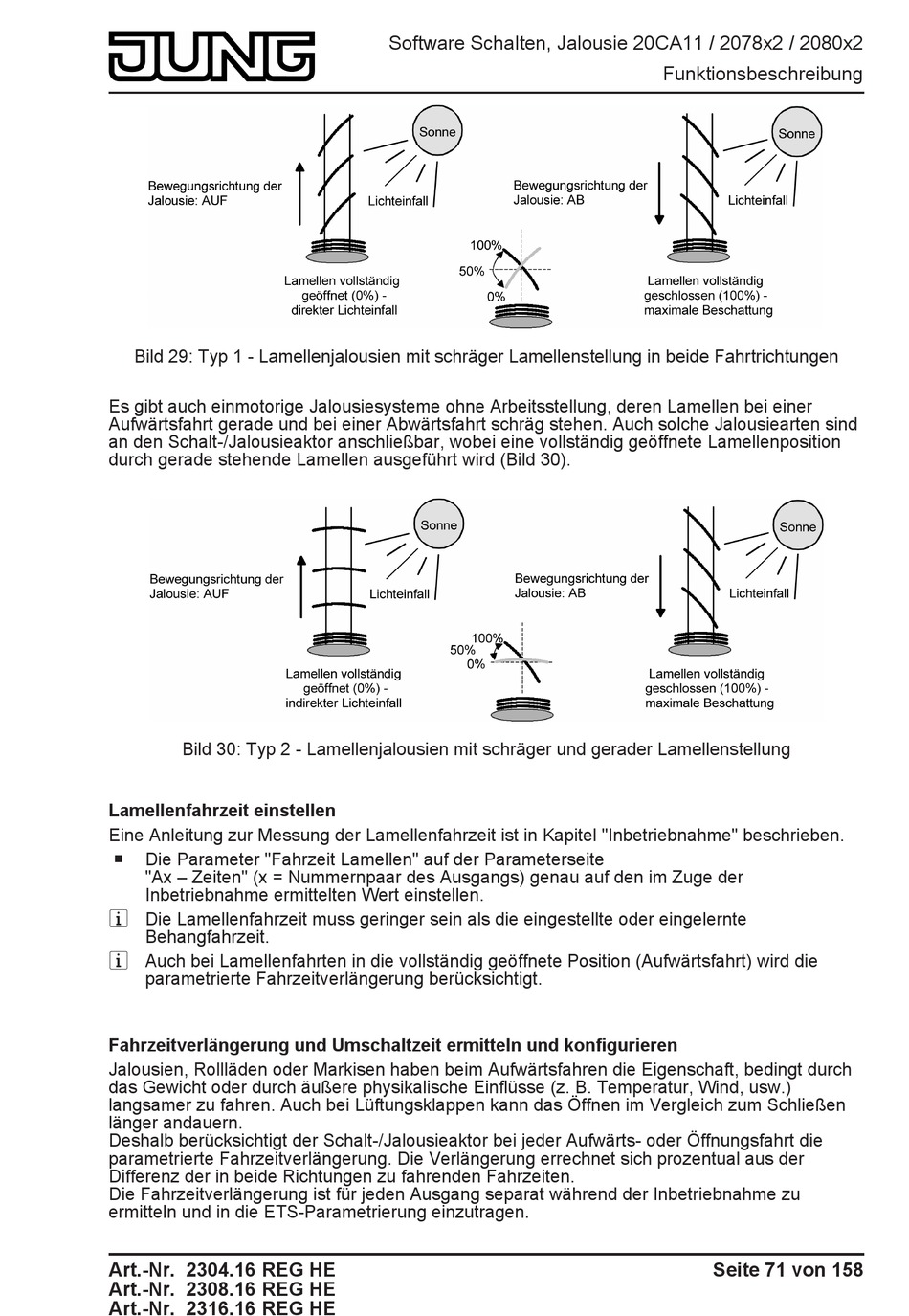

Bild 29: Typ 1 - Lamellenjalousien mit schräger Lamellenstellung in beide Fahrtrichtungen
Es gibt auch einmotorige Jalousiesysteme ohne Arbeitsstellung, deren Lamellen bei einer
Aufwärtsfahrt gerade und bei einer Abwärtsfahrt schräg stehen. Auch solche Jalousiearten sind
an den Schalt-/Jalousieaktor anschließbar, wobei eine vollständig geöffnete Lamellenposition
durch gerade stehende Lamellen ausgeführt wird (Bild 30).
Bild 30: Typ 2 - Lamellenjalousien mit schräger und gerader Lamellenstellung
Lamellenfahrzeit einstellen
Eine Anleitung zur Messung der Lamellenfahrzeit ist in Kapitel "Inbetriebnahme" beschrieben.
o
Die Parameter "Fahrzeit Lamellen" auf der Parameterseite
"Ax – Zeiten" (x = Nummernpaar des Ausgangs) genau auf den im Zuge der
Inbetriebnahme ermittelten Wert einstellen.
i Die Lamellenfahrzeit muss geringer sein als die eingestellte oder eingelernte
Behangfahrzeit.
i Auch bei Lamellenfahrten in die vollständig geöffnete Position (Aufwärtsfahrt) wird die
parametrierte Fahrzeitverlängerung berücksichtigt.
Fahrzeitverlängerung und Umschaltzeit ermitteln und konfigurieren
Jalousien, Rollläden oder Markisen haben beim Aufwärtsfahren die Eigenschaft, bedingt durch
das Gewicht oder durch äußere physikalische Einflüsse (z. B. Temperatur, Wind, usw.)
langsamer zu fahren. Auch bei Lüftungsklappen kann das Öffnen im Vergleich zum Schließen
länger andauern.
Deshalb berücksichtigt der Schalt-/Jalousieaktor bei jeder Aufwärts- oder Öffnungsfahrt die
parametrierte Fahrzeitverlängerung. Die Verlängerung errechnet sich prozentual aus der
Differenz der in beide Richtungen zu fahrenden Fahrzeiten.
Die Fahrzeitverlängerung ist für jeden Ausgang separat während der Inbetriebnahme zu
ermitteln und in die ETS-Parametrierung einzutragen.
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
Funktionsbeschreibung
Seite 71 von 158
