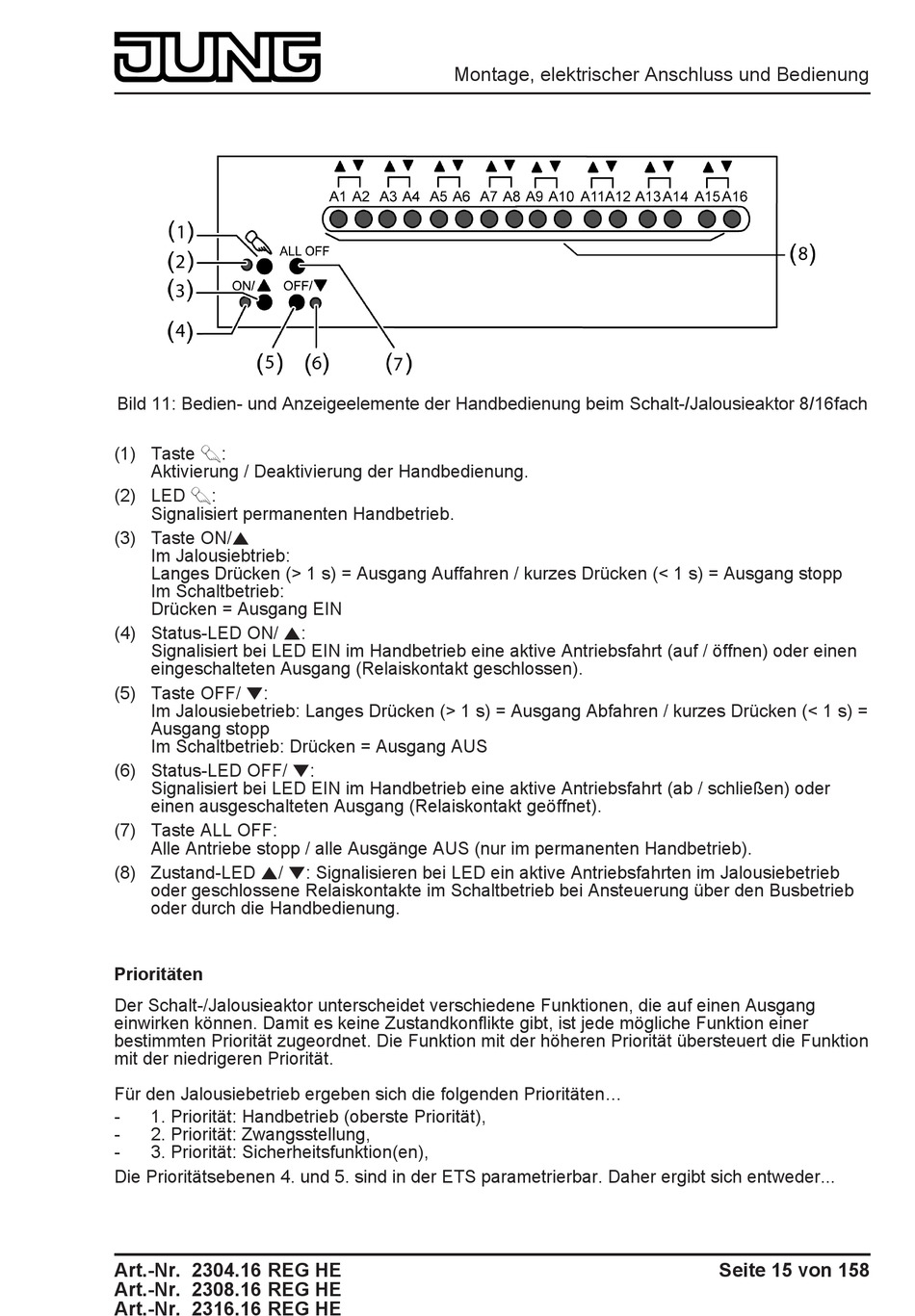

Bild 11: Bedien- und Anzeigeelemente der Handbedienung beim Schalt-/Jalousieaktor 8/16fach
(1) Taste c:
Aktivierung / Deaktivierung der Handbedienung.
(2) LED c:
Signalisiert permanenten Handbetrieb.
(3) Taste ON/n
Im Jalousiebtrieb:
Langes Drücken (> 1 s) = Ausgang Auffahren / kurzes Drücken (< 1 s) = Ausgang stopp
Im Schaltbetrieb:
Drücken = Ausgang EIN
(4) Status-LED ON/ n:
Signalisiert bei LED EIN im Handbetrieb eine aktive Antriebsfahrt (auf / öffnen) oder einen
eingeschalteten Ausgang (Relaiskontakt geschlossen).
(5) Taste OFF/ o:
Im Jalousiebetrieb: Langes Drücken (> 1 s) = Ausgang Abfahren / kurzes Drücken (< 1 s) =
Ausgang stopp
Im Schaltbetrieb: Drücken = Ausgang AUS
(6) Status-LED OFF/ o:
Signalisiert bei LED EIN im Handbetrieb eine aktive Antriebsfahrt (ab / schließen) oder
einen ausgeschalteten Ausgang (Relaiskontakt geöffnet).
(7) Taste ALL OFF:
Alle Antriebe stopp / alle Ausgänge AUS (nur im permanenten Handbetrieb).
(8) Zustand-LED n/ o: Signalisieren bei LED ein aktive Antriebsfahrten im Jalousiebetrieb
oder geschlossene Relaiskontakte im Schaltbetrieb bei Ansteuerung über den Busbetrieb
oder durch die Handbedienung.
Prioritäten
Der Schalt-/Jalousieaktor unterscheidet verschiedene Funktionen, die auf einen Ausgang
einwirken können. Damit es keine Zustandkonflikte gibt, ist jede mögliche Funktion einer
bestimmten Priorität zugeordnet. Die Funktion mit der höheren Priorität übersteuert die Funktion
mit der niedrigeren Priorität.
Für den Jalousiebetrieb ergeben sich die folgenden Prioritäten...
-
1. Priorität: Handbetrieb (oberste Priorität),
-
2. Priorität: Zwangsstellung,
-
3. Priorität: Sicherheitsfunktion(en),
Die Prioritätsebenen 4. und 5. sind in der ETS parametrierbar. Daher ergibt sich entweder...
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Montage, elektrischer Anschluss und Bedienung
