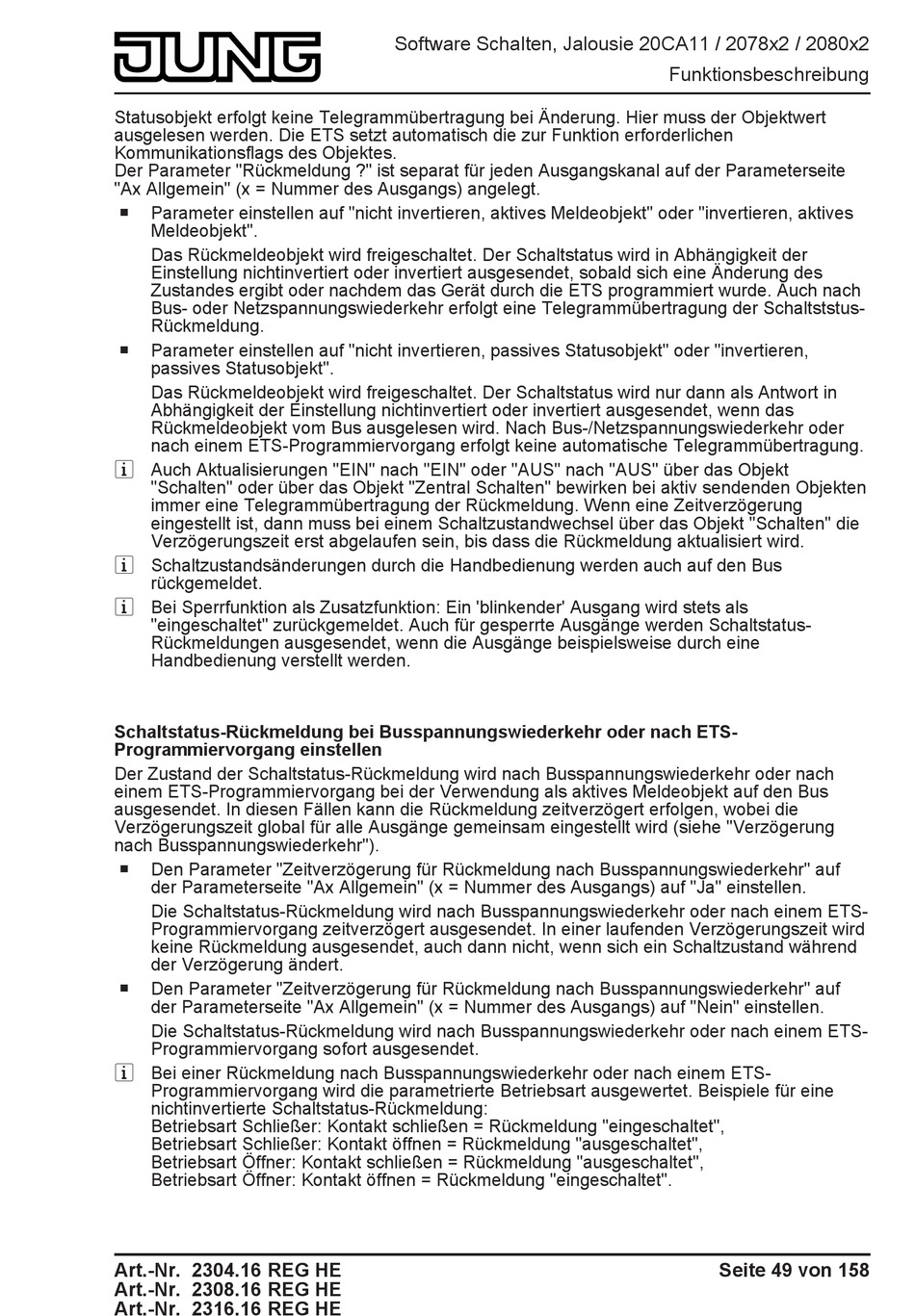

Statusobjekt erfolgt keine Telegrammübertragung bei Änderung. Hier muss der Objektwert
ausgelesen werden. Die ETS setzt automatisch die zur Funktion erforderlichen
Kommunikationsflags des Objektes.
Der Parameter "Rückmeldung ?" ist separat für jeden Ausgangskanal auf der Parameterseite
"Ax Allgemein" (x = Nummer des Ausgangs) angelegt.
o
Parameter einstellen auf "nicht invertieren, aktives Meldeobjekt" oder "invertieren, aktives
Meldeobjekt".
Das Rückmeldeobjekt wird freigeschaltet. Der Schaltstatus wird in Abhängigkeit der
Einstellung nichtinvertiert oder invertiert ausgesendet, sobald sich eine Änderung des
Zustandes ergibt oder nachdem das Gerät durch die ETS programmiert wurde. Auch nach
Bus- oder Netzspannungswiederkehr erfolgt eine Telegrammübertragung der Schaltststus-
Rückmeldung.
o
Parameter einstellen auf "nicht invertieren, passives Statusobjekt" oder "invertieren,
passives Statusobjekt".
Das Rückmeldeobjekt wird freigeschaltet. Der Schaltstatus wird nur dann als Antwort in
Abhängigkeit der Einstellung nichtinvertiert oder invertiert ausgesendet, wenn das
Rückmeldeobjekt vom Bus ausgelesen wird. Nach Bus-/Netzspannungswiederkehr oder
nach einem ETS-Programmiervorgang erfolgt keine automatische Telegrammübertragung.
i Auch Aktualisierungen "EIN" nach "EIN" oder "AUS" nach "AUS" über das Objekt
"Schalten" oder über das Objekt "Zentral Schalten" bewirken bei aktiv sendenden Objekten
immer eine Telegrammübertragung der Rückmeldung. Wenn eine Zeitverzögerung
eingestellt ist, dann muss bei einem Schaltzustandwechsel über das Objekt "Schalten" die
Verzögerungszeit erst abgelaufen sein, bis dass die Rückmeldung aktualisiert wird.
i Schaltzustandsänderungen durch die Handbedienung werden auch auf den Bus
rückgemeldet.
i Bei Sperrfunktion als Zusatzfunktion: Ein 'blinkender' Ausgang wird stets als
"eingeschaltet" zurückgemeldet. Auch für gesperrte Ausgänge werden Schaltstatus-
Rückmeldungen ausgesendet, wenn die Ausgänge beispielsweise durch eine
Handbedienung verstellt werden.
Schaltstatus-Rückmeldung bei Busspannungswiederkehr oder nach ETS-
Programmiervorgang einstellen
Der Zustand der Schaltstatus-Rückmeldung wird nach Busspannungswiederkehr oder nach
einem ETS-Programmiervorgang bei der Verwendung als aktives Meldeobjekt auf den Bus
ausgesendet. In diesen Fällen kann die Rückmeldung zeitverzögert erfolgen, wobei die
Verzögerungszeit global für alle Ausgänge gemeinsam eingestellt wird (siehe "Verzögerung
nach Busspannungswiederkehr").
o
Den Parameter "Zeitverzögerung für Rückmeldung nach Busspannungswiederkehr" auf
der Parameterseite "Ax Allgemein" (x = Nummer des Ausgangs) auf "Ja" einstellen.
Die Schaltstatus-Rückmeldung wird nach Busspannungswiederkehr oder nach einem ETS-
Programmiervorgang zeitverzögert ausgesendet. In einer laufenden Verzögerungszeit wird
keine Rückmeldung ausgesendet, auch dann nicht, wenn sich ein Schaltzustand während
der Verzögerung ändert.
o
Den Parameter "Zeitverzögerung für Rückmeldung nach Busspannungswiederkehr" auf
der Parameterseite "Ax Allgemein" (x = Nummer des Ausgangs) auf "Nein" einstellen.
Die Schaltstatus-Rückmeldung wird nach Busspannungswiederkehr oder nach einem ETS-
Programmiervorgang sofort ausgesendet.
i Bei einer Rückmeldung nach Busspannungswiederkehr oder nach einem ETS-
Programmiervorgang wird die parametrierte Betriebsart ausgewertet. Beispiele für eine
nichtinvertierte Schaltstatus-Rückmeldung:
Betriebsart Schließer: Kontakt schließen = Rückmeldung "eingeschaltet",
Betriebsart Schließer: Kontakt öffnen = Rückmeldung "ausgeschaltet",
Betriebsart Öffner: Kontakt schließen = Rückmeldung "ausgeschaltet",
Betriebsart Öffner: Kontakt öffnen = Rückmeldung "eingeschaltet".
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
Funktionsbeschreibung
Seite 49 von 158
