Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
Funktionsbeschreibung
oder dem Szenenwert ein. Analog kann der Schaltzustand des Objektes "Schalten" oder ein
Szenenabruf durch eine Treppenhausfunktion übersteuert werden.
Die Treppenhausfunktion lässt sich gemäß dem Funktionsschaltbild auch mit anderen
Funktionen des Ausgangs kombinieren. Eine Kombination mit der Verknüpfungsfunktion ist
jedoch nicht möglich.

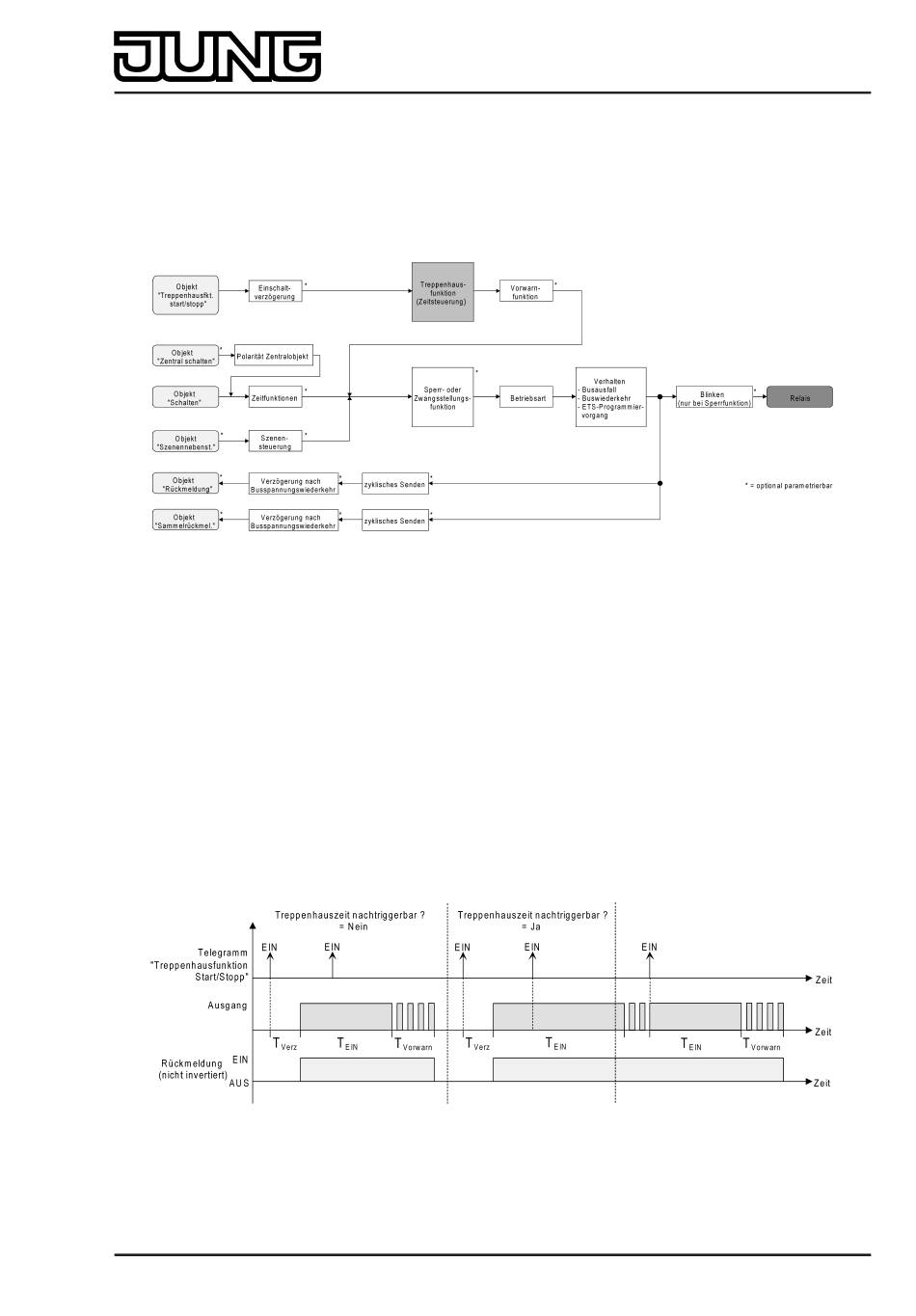

Bild 19: Funktionsschaltbild der Treppenhausfunktion
Die Treppenhausfunktion kann durch eine separate Einschaltverzögerung und durch eine
Vorwarnfunktion erweitert werden. Die Vorwarnfunktion soll gemäß DIN 18015-2 eine sich noch
im Treppenhaus aufhaltende Person warnen, dass in kurzer Zeit das Licht ausgeschaltet wird.
Einschaltverhalten der Treppenhausfunktion festlegen
Ein EIN-Telegramm auf das Objekt "Treppenhausfunktion Start / Stopp" aktiviert die
Treppenhauszeit (T
), deren zeitliche Länge durch die Parameter "Treppenhauszeit" definiert
EIN
wird. Zusätzlich kann eine Einschaltverzögerung (T
) aktiviert werden (siehe
Verz
"Einschaltverzögerung der Treppenhausfunktion einstellen"). Am Ende der Treppenhauszeit
schaltet der Ausgang aus oder aktiviert optional die Vorwarnzeit (T
) der Vorwarnfunktion
Vorwarn
(siehe "Vorwarnfunktion der Treppenhausfunktion einstellen"). Unter Berücksichtigung einer
möglichen Einschaltverzögerung und einer Vorwarnfunktion ergibt sich das im folgenden Bild
gezeigte Einschaltverhalten der Treppenhausfunktion.
Bild 20: Einschaltverhalten der Treppenhausfunktion
Der Parameter "Treppenhauszeit nachtriggerbar ?" legt fest, ob die Treppenhauszeit
nachgetriggert werden kann.
Art.-Nr. 2304.16 REG HE
Seite 52 von 158
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
