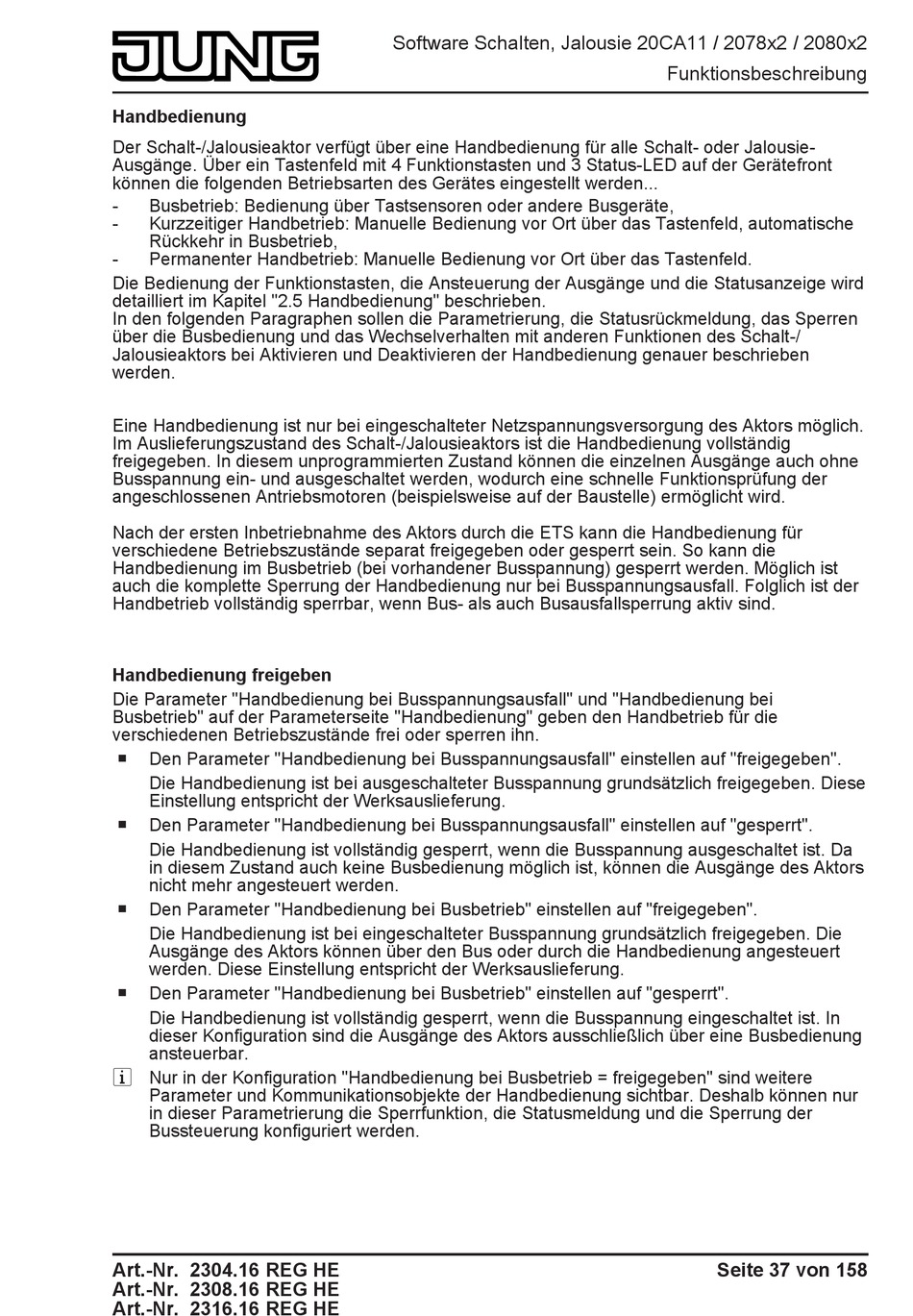

Handbedienung
Der Schalt-/Jalousieaktor verfügt über eine Handbedienung für alle Schalt- oder Jalousie-
Ausgänge. Über ein Tastenfeld mit 4 Funktionstasten und 3 Status-LED auf der Gerätefront
können die folgenden Betriebsarten des Gerätes eingestellt werden...
-
Busbetrieb: Bedienung über Tastsensoren oder andere Busgeräte,
-
Kurzzeitiger Handbetrieb: Manuelle Bedienung vor Ort über das Tastenfeld, automatische
Rückkehr in Busbetrieb,
-
Permanenter Handbetrieb: Manuelle Bedienung vor Ort über das Tastenfeld.
Die Bedienung der Funktionstasten, die Ansteuerung der Ausgänge und die Statusanzeige wird
detailliert im Kapitel "2.5 Handbedienung" beschrieben.
In den folgenden Paragraphen sollen die Parametrierung, die Statusrückmeldung, das Sperren
über die Busbedienung und das Wechselverhalten mit anderen Funktionen des Schalt-/
Jalousieaktors bei Aktivieren und Deaktivieren der Handbedienung genauer beschrieben
werden.
Eine Handbedienung ist nur bei eingeschalteter Netzspannungsversorgung des Aktors möglich.
Im Auslieferungszustand des Schalt-/Jalousieaktors ist die Handbedienung vollständig
freigegeben. In diesem unprogrammierten Zustand können die einzelnen Ausgänge auch ohne
Busspannung ein- und ausgeschaltet werden, wodurch eine schnelle Funktionsprüfung der
angeschlossenen Antriebsmotoren (beispielsweise auf der Baustelle) ermöglicht wird.
Nach der ersten Inbetriebnahme des Aktors durch die ETS kann die Handbedienung für
verschiedene Betriebszustände separat freigegeben oder gesperrt sein. So kann die
Handbedienung im Busbetrieb (bei vorhandener Busspannung) gesperrt werden. Möglich ist
auch die komplette Sperrung der Handbedienung nur bei Busspannungsausfall. Folglich ist der
Handbetrieb vollständig sperrbar, wenn Bus- als auch Busausfallsperrung aktiv sind.
Handbedienung freigeben
Die Parameter "Handbedienung bei Busspannungsausfall" und "Handbedienung bei
Busbetrieb" auf der Parameterseite "Handbedienung" geben den Handbetrieb für die
verschiedenen Betriebszustände frei oder sperren ihn.
o
Den Parameter "Handbedienung bei Busspannungsausfall" einstellen auf "freigegeben".
Die Handbedienung ist bei ausgeschalteter Busspannung grundsätzlich freigegeben. Diese
Einstellung entspricht der Werksauslieferung.
o
Den Parameter "Handbedienung bei Busspannungsausfall" einstellen auf "gesperrt".
Die Handbedienung ist vollständig gesperrt, wenn die Busspannung ausgeschaltet ist. Da
in diesem Zustand auch keine Busbedienung möglich ist, können die Ausgänge des Aktors
nicht mehr angesteuert werden.
o
Den Parameter "Handbedienung bei Busbetrieb" einstellen auf "freigegeben".
Die Handbedienung ist bei eingeschalteter Busspannung grundsätzlich freigegeben. Die
Ausgänge des Aktors können über den Bus oder durch die Handbedienung angesteuert
werden. Diese Einstellung entspricht der Werksauslieferung.
o
Den Parameter "Handbedienung bei Busbetrieb" einstellen auf "gesperrt".
Die Handbedienung ist vollständig gesperrt, wenn die Busspannung eingeschaltet ist. In
dieser Konfiguration sind die Ausgänge des Aktors ausschließlich über eine Busbedienung
ansteuerbar.
i Nur in der Konfiguration "Handbedienung bei Busbetrieb = freigegeben" sind weitere
Parameter und Kommunikationsobjekte der Handbedienung sichtbar. Deshalb können nur
in dieser Parametrierung die Sperrfunktion, die Statusmeldung und die Sperrung der
Bussteuerung konfiguriert werden.
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
Funktionsbeschreibung
Seite 37 von 158
