i Die Zwangsstellung wird bei einem Ausfall der Netzspannungsversorgung des Aktors
immer deaktiviert. Auch, wenn bei Busspannungswiederkehr keine Netzspannung anliegt,
wird die Zwangsstellung nicht aktiviert. In diesem Fall wird bei Netzwiederkehr der
Parameter "Verhalten nach Bus- oder Netzspannungswiederkehr" auf der Parameterseite
"Ax – Allgemein" ausgeführt.
i Nach einem ETS-Programmiervorgang der Applikation oder der Parameter ist die
Zwangsstellungs¬funktion stets deaktiviert (Objektwert "0").
i Das parametrierte "Verhalten nach Busspannungswiederkehr" der Zwangsstellung wird nur
dann ausgeführt, wenn der letzte ETS-Programmiervorgang der Applikation oder der
Parameter beim Einschalten der Busspannung länger als ca. 20 s zurückliegt. Andernfalls
(T
< 20 s) wird bei Buswiederkehr die Zwangsstellung nicht aktiviert und das "Verhalten
ETS
nach ETS-Programmiervorgang" ausgeführt.
Verknüpfungsfunktion als Zusatzfunktion einstellen
Für jeden Ausgang kann separat und unabhängig eine Verknüpfungsfunktion parametriert
werden. Diese Funktion ermöglicht das logische Verknüpfen des Zustandes vom Objekt
"Schalten" und von einem zusätzlichen Verknüpfungsobjekt. Der Zustand des
Kommunikationsobjektes für "Schalten" kann auch zeitverzögert ausgewertet werden, wenn
eine Ein- oder Ausschaltverzögerung eingestellt ist.

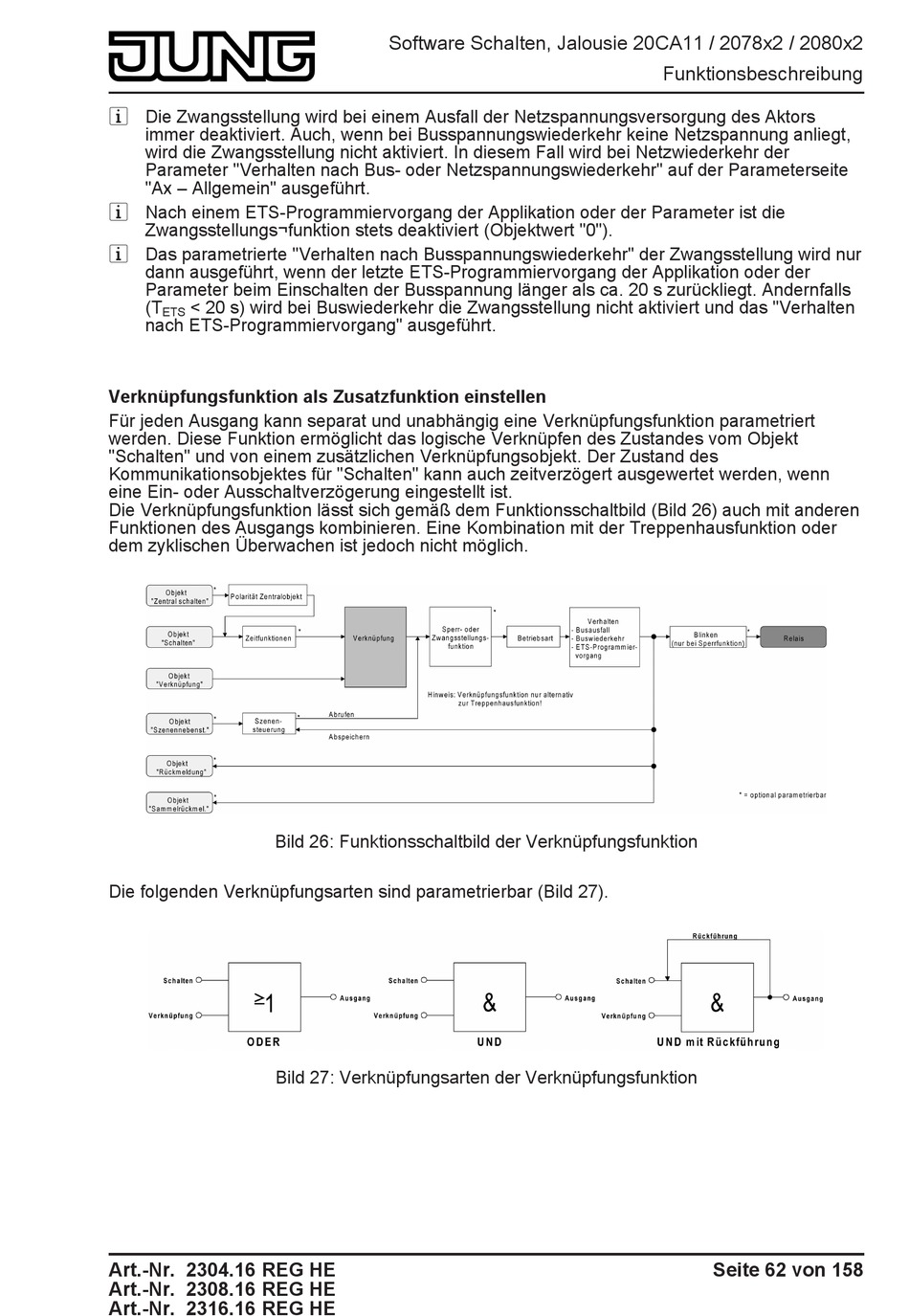

Die Verknüpfungsfunktion lässt sich gemäß dem Funktionsschaltbild (Bild 26) auch mit anderen
Funktionen des Ausgangs kombinieren. Eine Kombination mit der Treppenhausfunktion oder
dem zyklischen Überwachen ist jedoch nicht möglich.
Bild 26: Funktionsschaltbild der Verknüpfungsfunktion
Die folgenden Verknüpfungsarten sind parametrierbar (Bild 27).
Bild 27: Verknüpfungsarten der Verknüpfungsfunktion
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
Funktionsbeschreibung
Seite 62 von 158
