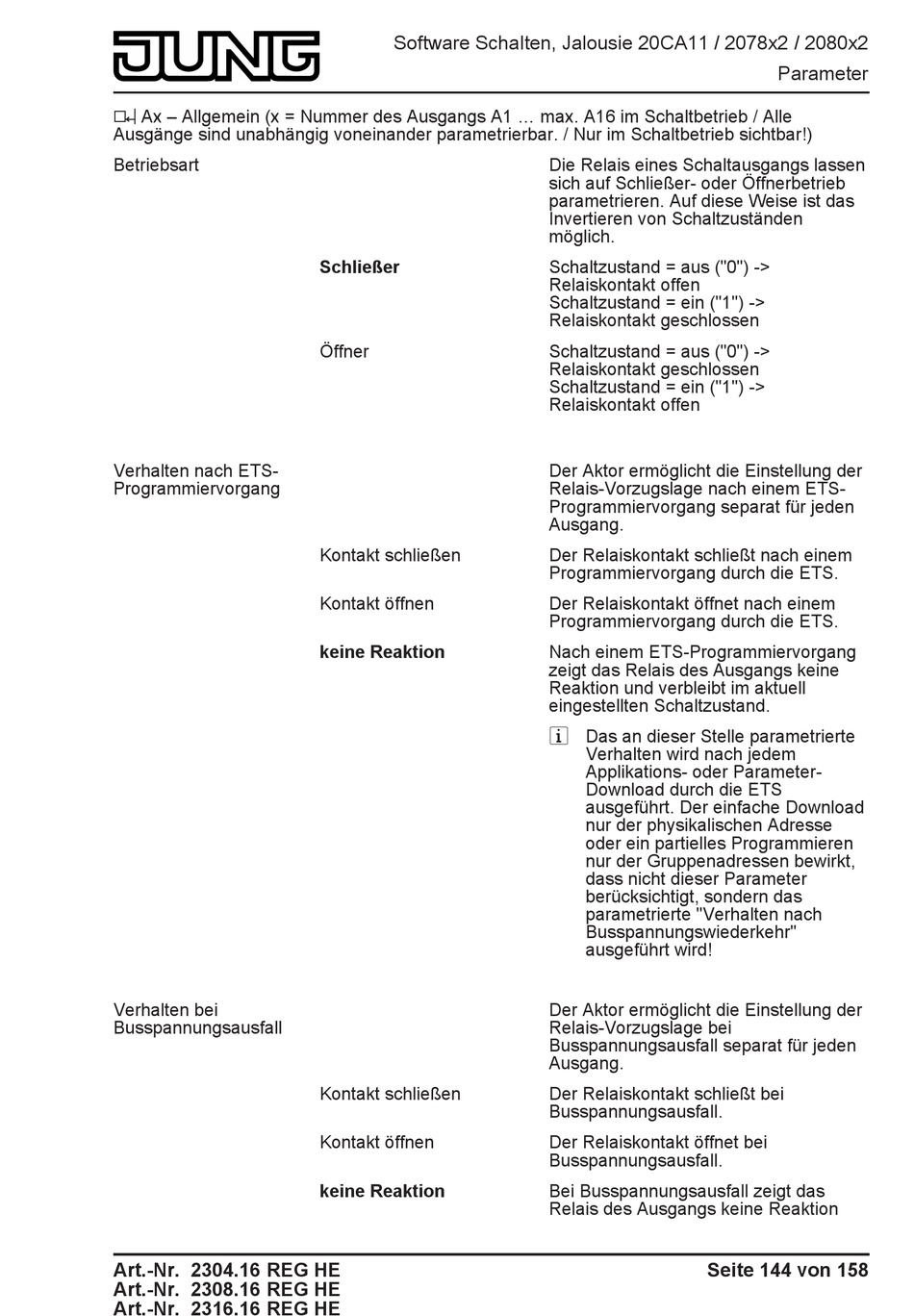

h Ax – Allgemein (x = Nummer des Ausgangs A1 ... max. A16 im Schaltbetrieb / Alle
Ausgänge sind unabhängig voneinander parametrierbar. / Nur im Schaltbetrieb sichtbar!)
Betriebsart
Verhalten nach ETS-
Programmiervorgang
Verhalten bei
Busspannungsausfall
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
Schließer
Öffner
Kontakt schließen
Kontakt öffnen
keine Reaktion
Kontakt schließen
Kontakt öffnen
keine Reaktion
Die Relais eines Schaltausgangs lassen
sich auf Schließer- oder Öffnerbetrieb
parametrieren. Auf diese Weise ist das
Invertieren von Schaltzuständen
möglich.
Schaltzustand = aus ("0") ->
Relaiskontakt offen
Schaltzustand = ein ("1") ->
Relaiskontakt geschlossen
Schaltzustand = aus ("0") ->
Relaiskontakt geschlossen
Schaltzustand = ein ("1") ->
Relaiskontakt offen
Der Aktor ermöglicht die Einstellung der
Relais-Vorzugslage nach einem ETS-
Programmiervorgang separat für jeden
Ausgang.
Der Relaiskontakt schließt nach einem
Programmiervorgang durch die ETS.
Der Relaiskontakt öffnet nach einem
Programmiervorgang durch die ETS.
Nach einem ETS-Programmiervorgang
zeigt das Relais des Ausgangs keine
Reaktion und verbleibt im aktuell
eingestellten Schaltzustand.
i Das an dieser Stelle parametrierte
Verhalten wird nach jedem
Applikations- oder Parameter-
Download durch die ETS
ausgeführt. Der einfache Download
nur der physikalischen Adresse
oder ein partielles Programmieren
nur der Gruppenadressen bewirkt,
dass nicht dieser Parameter
berücksichtigt, sondern das
parametrierte "Verhalten nach
Busspannungswiederkehr"
ausgeführt wird!
Der Aktor ermöglicht die Einstellung der
Relais-Vorzugslage bei
Busspannungsausfall separat für jeden
Ausgang.
Der Relaiskontakt schließt bei
Busspannungsausfall.
Der Relaiskontakt öffnet bei
Busspannungsausfall.
Bei Busspannungsausfall zeigt das
Relais des Ausgangs keine Reaktion
Seite 144 von 158
