KNX Jalousieaktor UP 1fach mit Nebenstellenanschluss
KNX Jalousieaktor UP 1fach mit Nebenstellenanschluss
Art.-Nr.: 2501 UP Art.-Nr. ZidaTech 500.500.253
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Das Gerät ist nicht zum Freischalten geeignet.
An die Eingänge keine externen Spannungen anschließen, andernfalls kann es zu
Geräteschäden kommen und SELV-Potential auf der KNX-Busleitung ist nicht mehr
gegeben.
Sollen mehrere Antriebe an einem Ausgang parallelgeschaltet werden, unbedingt
Angaben der Hersteller beachten, gegebenenfalls Trennrelais verwenden. Andernfalls
könnten die Antriebe zerstört werden.
Nur Jalousieantriebe mit mechanischen oder elektronischen Endlagenschaltern
verwenden. Endlagenschalter auf korrekte Justierung prüfen. Angaben der
Motorenhersteller beachten.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

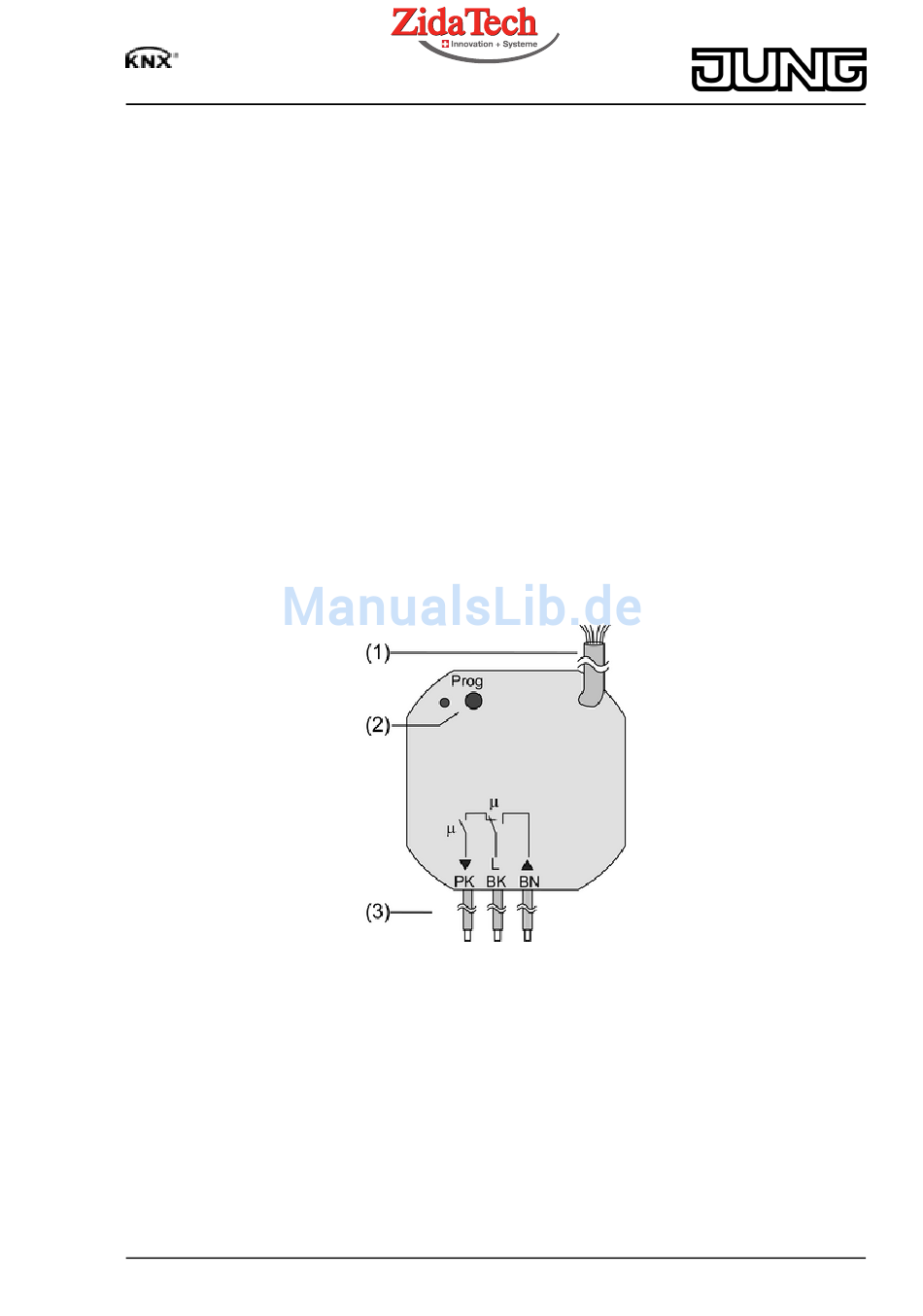

2 Geräteaufbau
(1) Steuerleitung
(2) Programmiertaste und -LED
(3) Anschluss Netz- und Lastleitungen
Anschlussbelegung Lastleitungen
BK, schwarz: Anschluss Außenleiter L
BN, braun: Anschluss Jalousieantrieb, Auf
PK, rosa: Anschluss Jalousieantrieb, Ab
82573503
J:0082573503
Bild 1
1/7
15.05.2009
Werbung
Verwandte Anleitungen für Jung 2501 UP
Inhaltszusammenfassung für Jung 2501 UP
- Seite 1 KNX Jalousieaktor UP 1fach mit Nebenstellenanschluss KNX Jalousieaktor UP 1fach mit Nebenstellenanschluss Art.-Nr.: 2501 UP Art.-Nr. ZidaTech 500.500.253 Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen.
- Seite 2 KNX Jalousieaktor UP 1fach mit Nebenstellenanschluss Bild 2 Anschlussbelegung Steuerleitung RD, rot: KNX+ BK, schwarz: KNX– GN, grün: Eingang 1 YE, gelb: Eingang 2 WH, weiß: Eingang 3 BN, braun: COM Eingänge 1...3 3 Funktion Systeminformation Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
- Seite 3 KNX Jalousieaktor UP 1fach mit Nebenstellenanschluss 4 Informationen für Elektrofachkräfte 4.1 Montage und elektrischer Anschluss GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umgebung abdecken! Gerät anschließen und montieren GEFAHR! Bei Anschließen der Bus-/Nebenstellen- und Netzspannungsadern in einer...
- Seite 4 KNX Jalousieaktor UP 1fach mit Nebenstellenanschluss Bild 4 Mindestabstand zwischen Netzspannung und Bus-/Nebenstellenadern: 4 mm (Bild 4). Last anschließen (Bild 5). Verbindungsklemmen verwenden. Gerät an KNX anschließen. Ggf. potentialfreie Kontakte (6) an Eingänge anschließen (Bild 2). Gerät in Gerätedose montieren. Bild 5 i Im Auslieferungszustand bedienen die Eingänge 1 und 2 den Jalousieausgang.
- Seite 5 KNX Jalousieaktor UP 1fach mit Nebenstellenanschluss Verbindungsklemmen verwenden Bild 6: Abisolierlänge Leiter 9 - 11 mm abisolieren (Bild 6). Bild 7: Anschluss des feindrahtigen Leiters Klemme auf der Seite mit der eckigen Öffnung zusammendrücken und feindrahtigen Leiter anschließen (Bild 7). 82573503 15.05.2009 J:0082573503...
- Seite 6 KNX Jalousieaktor UP 1fach mit Nebenstellenanschluss Bild 8: Anschluss des eindrahtigen Leiters Eindrahtigen Leiter bis zum Anschlag in eine runde Öffnung auf der Installationsseite hineinstecken (Bild 8). 4.2 Inbetriebnahme Adresse und Anwendungssoftware laden Busspannung einschalten. Physikalische Adresse vergeben und Anwendungssoftware in das Gerät laden. Physikalische Adresse auf Geräteetikett notieren.
-
Seite 7: Gewährleistung
Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service Center Kupferstr. 17-19 D-44532 Lünen Service-Line: +49 (0) 23 55 . 80 65 51 Telefax: +49 (0) 23 55 .
