i Der Schalt-/Jalousieaktor speichert die Lamellenpositionen temporär. Der Aktor kann neu
vorgegebene Lamellen-Positionen nur dann anfahren, wenn die aktuelle Position bekannt
ist. Hierzu muss sich jeder Ausgang nach dem Einschalten der Versorgungsspannung oder
nach jedem Programmiervorgang durch die ETS (physikalische Adresse,
Applikationsprogramm, partiell) synchronisieren. Diese Synchronisierung geschieht mit
Hilfe einer Lamellen- oder Jalousie-Referenzfahrt (vgl. "Referenzfahrt").
i Beim Positionieren der Jalousiehöhe werden im Anschluss auch immer die Lamellen
nachpositioniert. In diesem Fall positioniert der Aktor nach dem Wiedereinschalten der
Versorgungsspannung oder nach einem ETS-Programmiervorgang die Lamellen
grundsätzlich auf 100 %, wenn für die Lamellen keine gesonderte Positionsvorgabe
erfolgte.
i Je kleiner das Verhältnis der Lamellenfahrzeit zur Jalousiefahrzeit ist, desto genauer
arbeitet die Positionierung und umso weniger beeinflusst die Verstellung des
Lamellenwinkels die Jalousiehöhe.
Referenzfahrt
Nach einem ETS-Programmiervorgang (physikalische Adresse, Applikationsprogramm, partiell)
oder nach dem Ausfall der Versorgungsspannung des Aktors (Busspannung und
Netzspannung) sind alle aktuellen Positionsdaten unbekannt. Bevor der Aktor nach Bus- und
Netzspannungswiederkehr oder nach einem Programmiervorgang neue Positionen anfahren
kann, muss zunächst ein Positionsabgleich erfolgen. Ein Positionsabgleich ist durch die
Ausführung der Referenzfahrt möglich.
Eine Referenzfahrt ist eine um 20 % und zusätzlich um die parametrierte Fahrzeitverlängerung
verlängerte Fahrzeit in die obere Endlage (Bild 34). Eine Referenzfahrt ist nicht nachtriggerbar.
Referenzfahrten können durch die folgenden Befehle ausgeführt werden...
-
ein über das entsprechende Kommunikationsobjekt aktivierter und ununterbrochener
Langzeitbetrieb in die obere Endlage (dazu zählt auch eine abgeschlossene
Sicherheitsfahrt),
-
eine Positionierung nach 0 %,
-
eine Handbedienung durch Fahrt in die obere Endlage.
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2

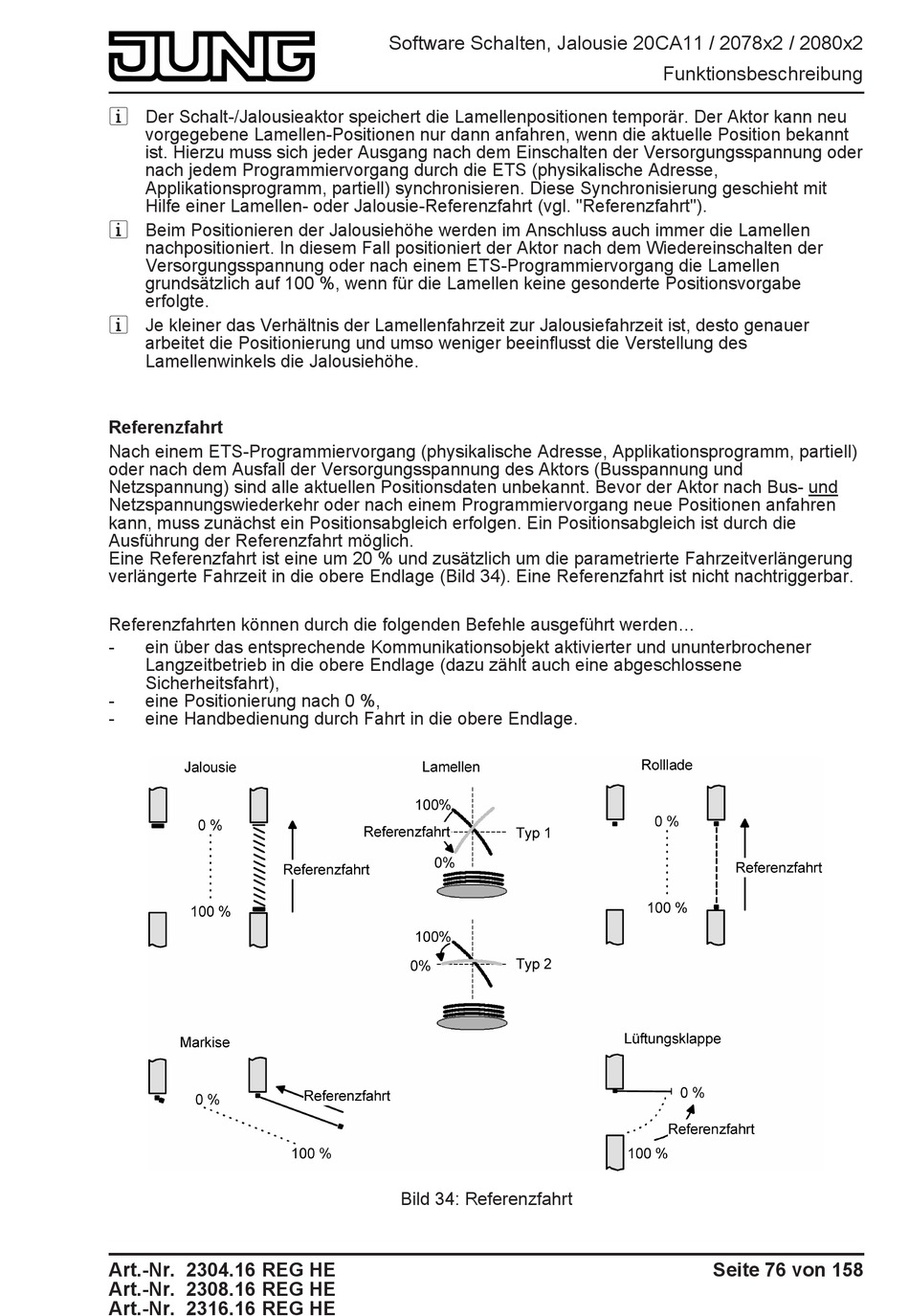

Bild 34: Referenzfahrt
Funktionsbeschreibung
Seite 76 von 158
