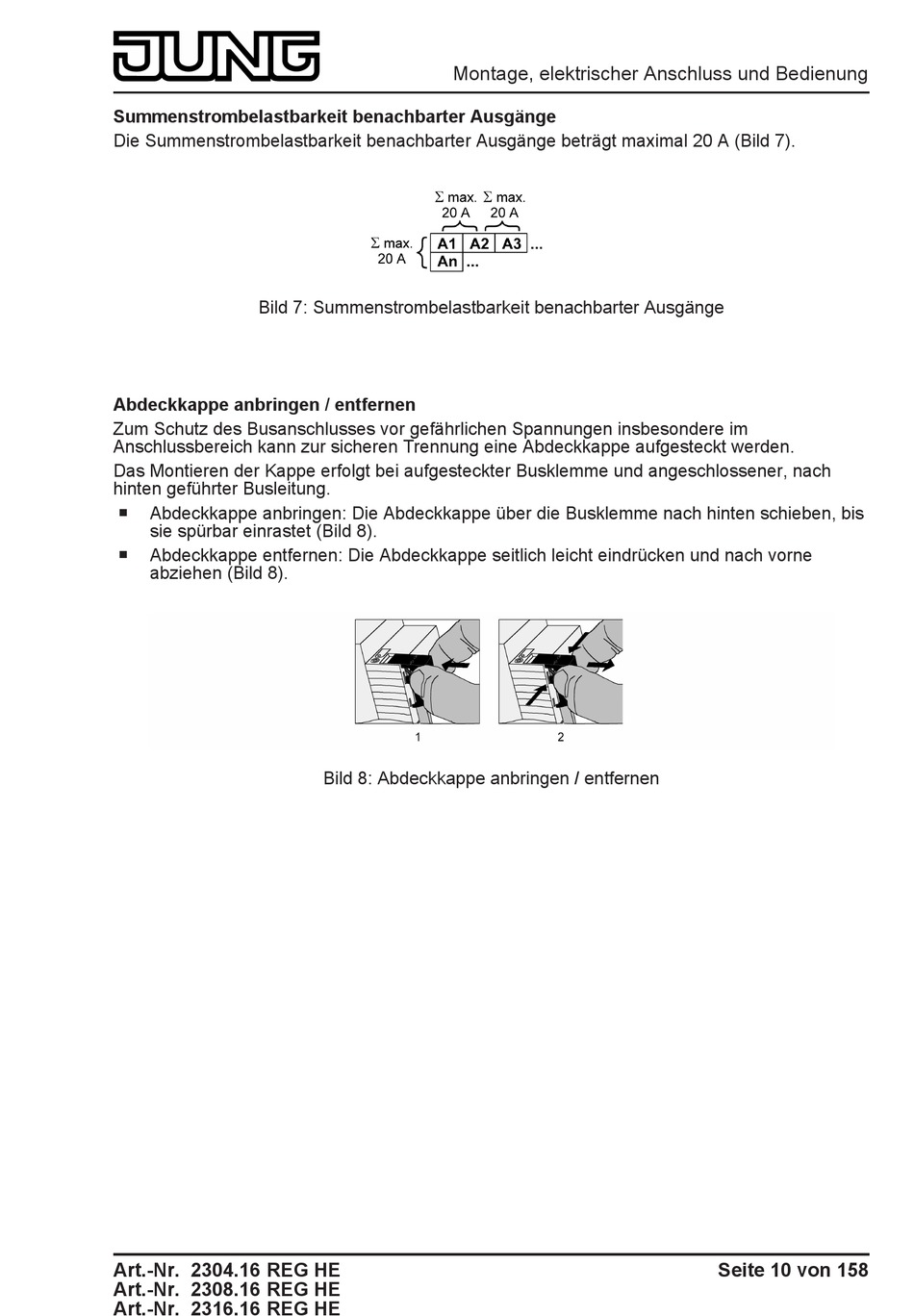

Summenstrombelastbarkeit benachbarter Ausgänge
Die Summenstrombelastbarkeit benachbarter Ausgänge beträgt maximal 20 A (Bild 7).
Bild 7: Summenstrombelastbarkeit benachbarter Ausgänge
Abdeckkappe anbringen / entfernen
Zum Schutz des Busanschlusses vor gefährlichen Spannungen insbesondere im
Anschlussbereich kann zur sicheren Trennung eine Abdeckkappe aufgesteckt werden.
Das Montieren der Kappe erfolgt bei aufgesteckter Busklemme und angeschlossener, nach
hinten geführter Busleitung.
o
Abdeckkappe anbringen: Die Abdeckkappe über die Busklemme nach hinten schieben, bis
sie spürbar einrastet (Bild 8).
o
Abdeckkappe entfernen: Die Abdeckkappe seitlich leicht eindrücken und nach vorne
abziehen (Bild 8).
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Montage, elektrischer Anschluss und Bedienung
Bild 8: Abdeckkappe anbringen / entfernen
