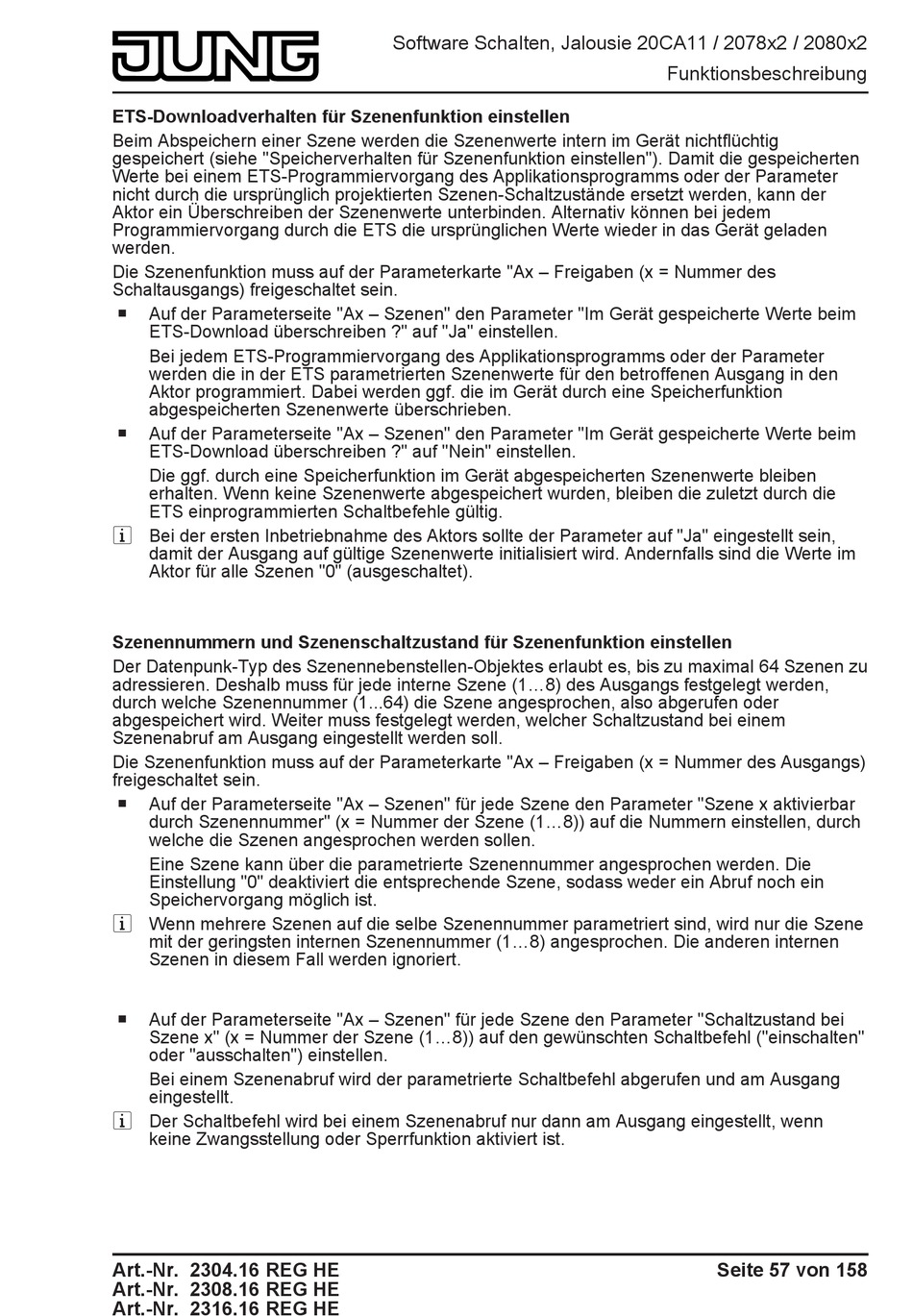

ETS-Downloadverhalten für Szenenfunktion einstellen
Beim Abspeichern einer Szene werden die Szenenwerte intern im Gerät nichtflüchtig
gespeichert (siehe "Speicherverhalten für Szenenfunktion einstellen"). Damit die gespeicherten
Werte bei einem ETS-Programmiervorgang des Applikationsprogramms oder der Parameter
nicht durch die ursprünglich projektierten Szenen-Schaltzustände ersetzt werden, kann der
Aktor ein Überschreiben der Szenenwerte unterbinden. Alternativ können bei jedem
Programmiervorgang durch die ETS die ursprünglichen Werte wieder in das Gerät geladen
werden.
Die Szenenfunktion muss auf der Parameterkarte "Ax – Freigaben (x = Nummer des
Schaltausgangs) freigeschaltet sein.
o
Auf der Parameterseite "Ax – Szenen" den Parameter "Im Gerät gespeicherte Werte beim
ETS-Download überschreiben ?" auf "Ja" einstellen.
Bei jedem ETS-Programmiervorgang des Applikationsprogramms oder der Parameter
werden die in der ETS parametrierten Szenenwerte für den betroffenen Ausgang in den
Aktor programmiert. Dabei werden ggf. die im Gerät durch eine Speicherfunktion
abgespeicherten Szenenwerte überschrieben.
o
Auf der Parameterseite "Ax – Szenen" den Parameter "Im Gerät gespeicherte Werte beim
ETS-Download überschreiben ?" auf "Nein" einstellen.
Die ggf. durch eine Speicherfunktion im Gerät abgespeicherten Szenenwerte bleiben
erhalten. Wenn keine Szenenwerte abgespeichert wurden, bleiben die zuletzt durch die
ETS einprogrammierten Schaltbefehle gültig.
i Bei der ersten Inbetriebnahme des Aktors sollte der Parameter auf "Ja" eingestellt sein,
damit der Ausgang auf gültige Szenenwerte initialisiert wird. Andernfalls sind die Werte im
Aktor für alle Szenen "0" (ausgeschaltet).
Szenennummern und Szenenschaltzustand für Szenenfunktion einstellen
Der Datenpunk-Typ des Szenennebenstellen-Objektes erlaubt es, bis zu maximal 64 Szenen zu
adressieren. Deshalb muss für jede interne Szene (1...8) des Ausgangs festgelegt werden,
durch welche Szenennummer (1...64) die Szene angesprochen, also abgerufen oder
abgespeichert wird. Weiter muss festgelegt werden, welcher Schaltzustand bei einem
Szenenabruf am Ausgang eingestellt werden soll.
Die Szenenfunktion muss auf der Parameterkarte "Ax – Freigaben (x = Nummer des Ausgangs)
freigeschaltet sein.
o
Auf der Parameterseite "Ax – Szenen" für jede Szene den Parameter "Szene x aktivierbar
durch Szenennummer" (x = Nummer der Szene (1...8)) auf die Nummern einstellen, durch
welche die Szenen angesprochen werden sollen.
Eine Szene kann über die parametrierte Szenennummer angesprochen werden. Die
Einstellung "0" deaktiviert die entsprechende Szene, sodass weder ein Abruf noch ein
Speichervorgang möglich ist.
i Wenn mehrere Szenen auf die selbe Szenennummer parametriert sind, wird nur die Szene
mit der geringsten internen Szenennummer (1...8) angesprochen. Die anderen internen
Szenen in diesem Fall werden ignoriert.
o
Auf der Parameterseite "Ax – Szenen" für jede Szene den Parameter "Schaltzustand bei
Szene x" (x = Nummer der Szene (1...8)) auf den gewünschten Schaltbefehl ("einschalten"
oder "ausschalten") einstellen.
Bei einem Szenenabruf wird der parametrierte Schaltbefehl abgerufen und am Ausgang
eingestellt.
i Der Schaltbefehl wird bei einem Szenenabruf nur dann am Ausgang eingestellt, wenn
keine Zwangsstellung oder Sperrfunktion aktiviert ist.
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
Funktionsbeschreibung
Seite 57 von 158
