(1) KNX Busanschluss
(2) Programmier-Taste und -LED (rot). Die Programmier-LED blinkt langsam, wenn der Safe-
State-Mode aktiviert ist.
(3) Schraubklemmen (Ax,K ) zum Anschluss der verschiedenen Lasten
(4) Tastenfeld für Handbedienung mit Status-LED
(5) Zustand-LED der Ausgänge mit Fahrtrichtungs- oder Schaltstellungsanzeige (1 LED je
Ausgang):
LED aus: Ausgang ausgeschaltet
LED ein: Ausgang eingeschaltet (im Jalousiebetrieb: Fahrt auf "n" oder Fahrt ab " o")
LED langsam blinkend: Ausgang im Handbetrieb
LED schnell blinkend: Ausgang durch Handbetrieb gesperrt
(6) Netzspannungsanschluss zur Versorgung der Geräteelektronik
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Montage, elektrischer Anschluss und Bedienung

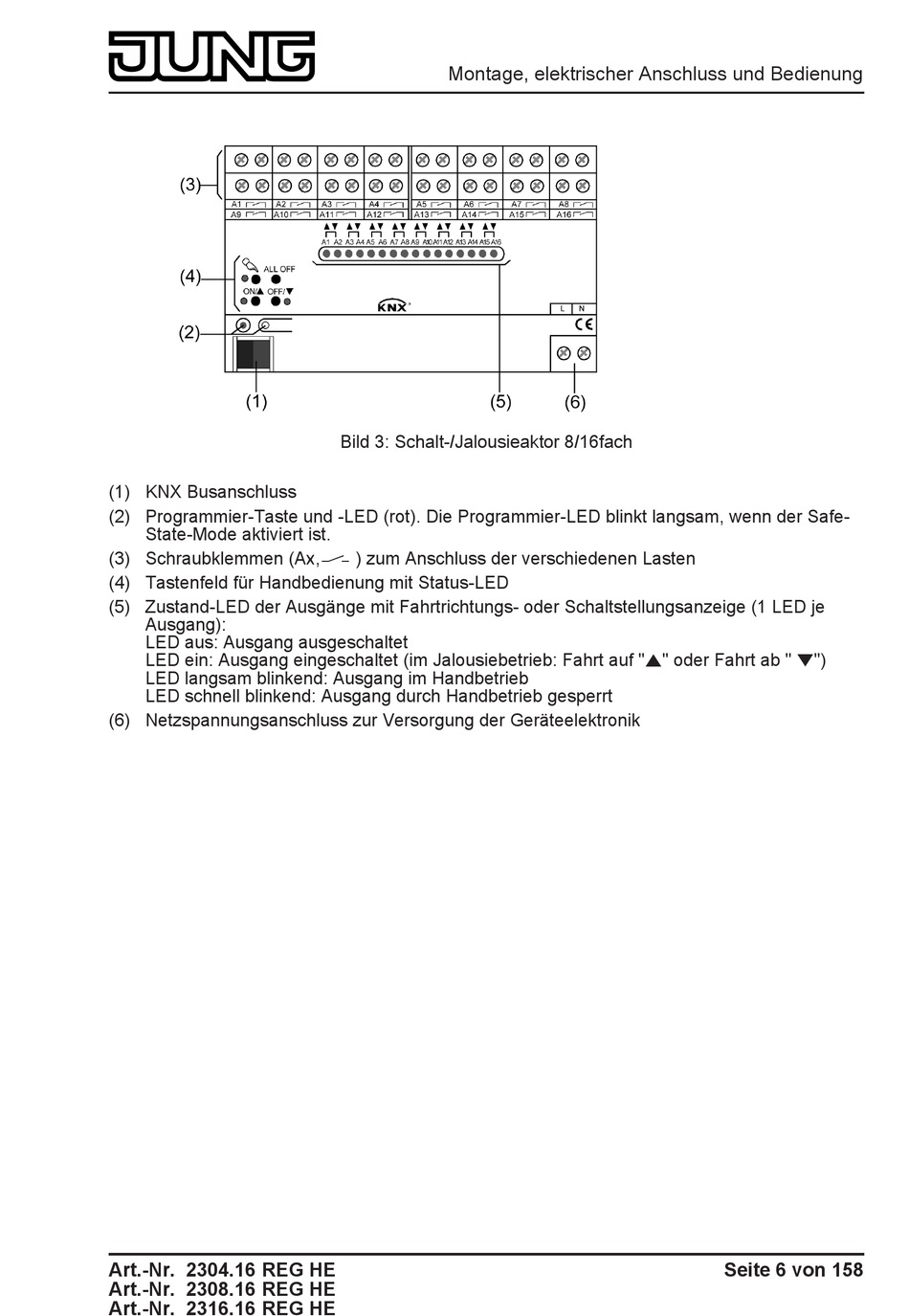

Bild 3: Schalt-/Jalousieaktor 8/16fach
