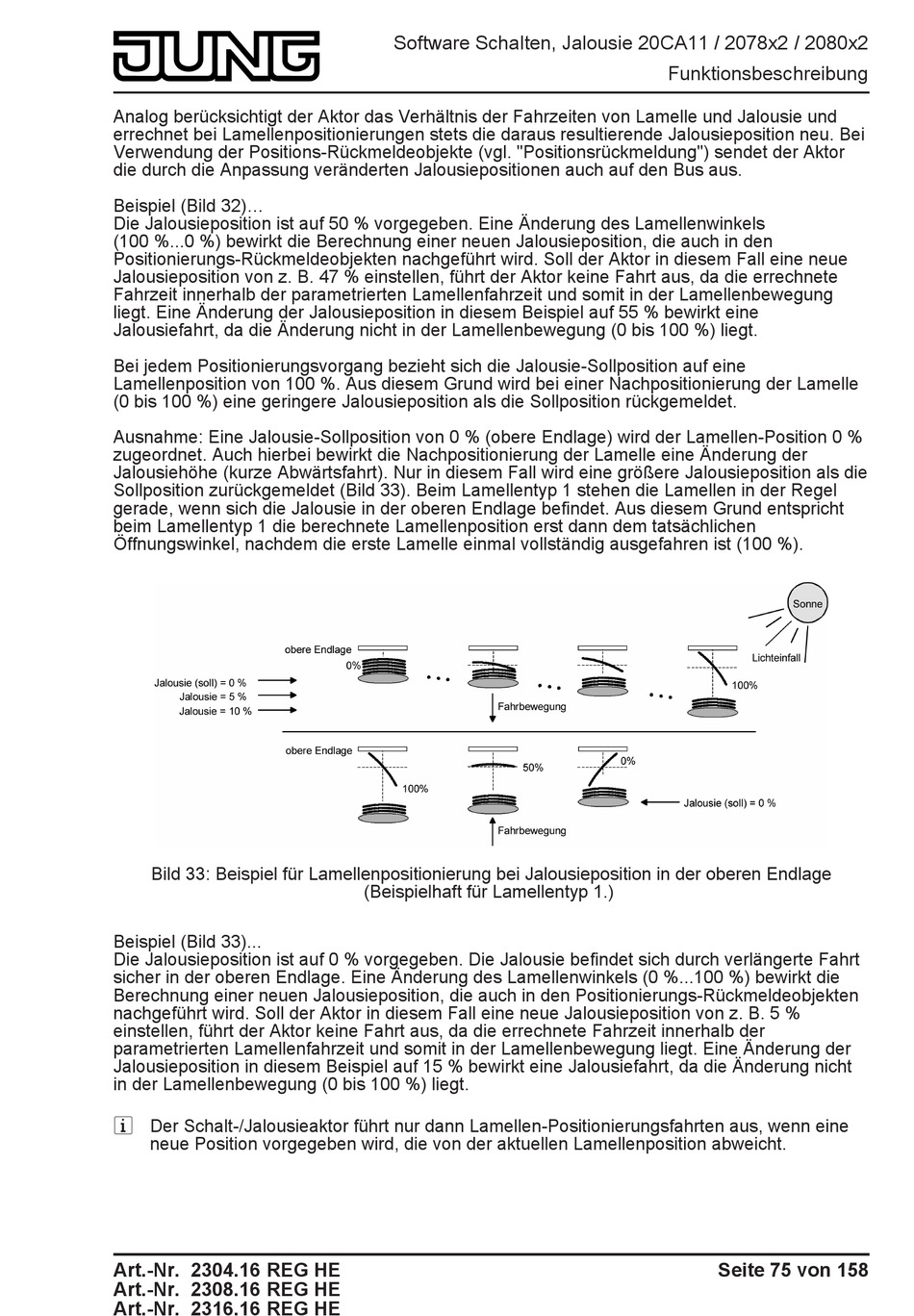

Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
Funktionsbeschreibung
Analog berücksichtigt der Aktor das Verhältnis der Fahrzeiten von Lamelle und Jalousie und
errechnet bei Lamellenpositionierungen stets die daraus resultierende Jalousieposition neu. Bei
Verwendung der Positions-Rückmeldeobjekte (vgl. "Positionsrückmeldung") sendet der Aktor
die durch die Anpassung veränderten Jalousiepositionen auch auf den Bus aus.
Beispiel (Bild 32)...
Die Jalousieposition ist auf 50 % vorgegeben. Eine Änderung des Lamellenwinkels
(100 %...0 %) bewirkt die Berechnung einer neuen Jalousieposition, die auch in den
Positionierungs-Rückmeldeobjekten nachgeführt wird. Soll der Aktor in diesem Fall eine neue
Jalousieposition von z. B. 47 % einstellen, führt der Aktor keine Fahrt aus, da die errechnete
Fahrzeit innerhalb der parametrierten Lamellenfahrzeit und somit in der Lamellenbewegung
liegt. Eine Änderung der Jalousieposition in diesem Beispiel auf 55 % bewirkt eine
Jalousiefahrt, da die Änderung nicht in der Lamellenbewegung (0 bis 100 %) liegt.
Bei jedem Positionierungsvorgang bezieht sich die Jalousie-Sollposition auf eine
Lamellenposition von 100 %. Aus diesem Grund wird bei einer Nachpositionierung der Lamelle
(0 bis 100 %) eine geringere Jalousieposition als die Sollposition rückgemeldet.
Ausnahme: Eine Jalousie-Sollposition von 0 % (obere Endlage) wird der Lamellen-Position 0 %
zugeordnet. Auch hierbei bewirkt die Nachpositionierung der Lamelle eine Änderung der
Jalousiehöhe (kurze Abwärtsfahrt). Nur in diesem Fall wird eine größere Jalousieposition als die
Sollposition zurückgemeldet (Bild 33). Beim Lamellentyp 1 stehen die Lamellen in der Regel
gerade, wenn sich die Jalousie in der oberen Endlage befindet. Aus diesem Grund entspricht
beim Lamellentyp 1 die berechnete Lamellenposition erst dann dem tatsächlichen
Öffnungswinkel, nachdem die erste Lamelle einmal vollständig ausgefahren ist (100 %).
Bild 33: Beispiel für Lamellenpositionierung bei Jalousieposition in der oberen Endlage
(Beispielhaft für Lamellentyp 1.)
Beispiel (Bild 33)...
Die Jalousieposition ist auf 0 % vorgegeben. Die Jalousie befindet sich durch verlängerte Fahrt
sicher in der oberen Endlage. Eine Änderung des Lamellenwinkels (0 %...100 %) bewirkt die
Berechnung einer neuen Jalousieposition, die auch in den Positionierungs-Rückmeldeobjekten
nachgeführt wird. Soll der Aktor in diesem Fall eine neue Jalousieposition von z. B. 5 %
einstellen, führt der Aktor keine Fahrt aus, da die errechnete Fahrzeit innerhalb der
parametrierten Lamellenfahrzeit und somit in der Lamellenbewegung liegt. Eine Änderung der
Jalousieposition in diesem Beispiel auf 15 % bewirkt eine Jalousiefahrt, da die Änderung nicht
in der Lamellenbewegung (0 bis 100 %) liegt.
i Der Schalt-/Jalousieaktor führt nur dann Lamellen-Positionierungsfahrten aus, wenn eine
neue Position vorgegeben wird, die von der aktuellen Lamellenposition abweicht.
