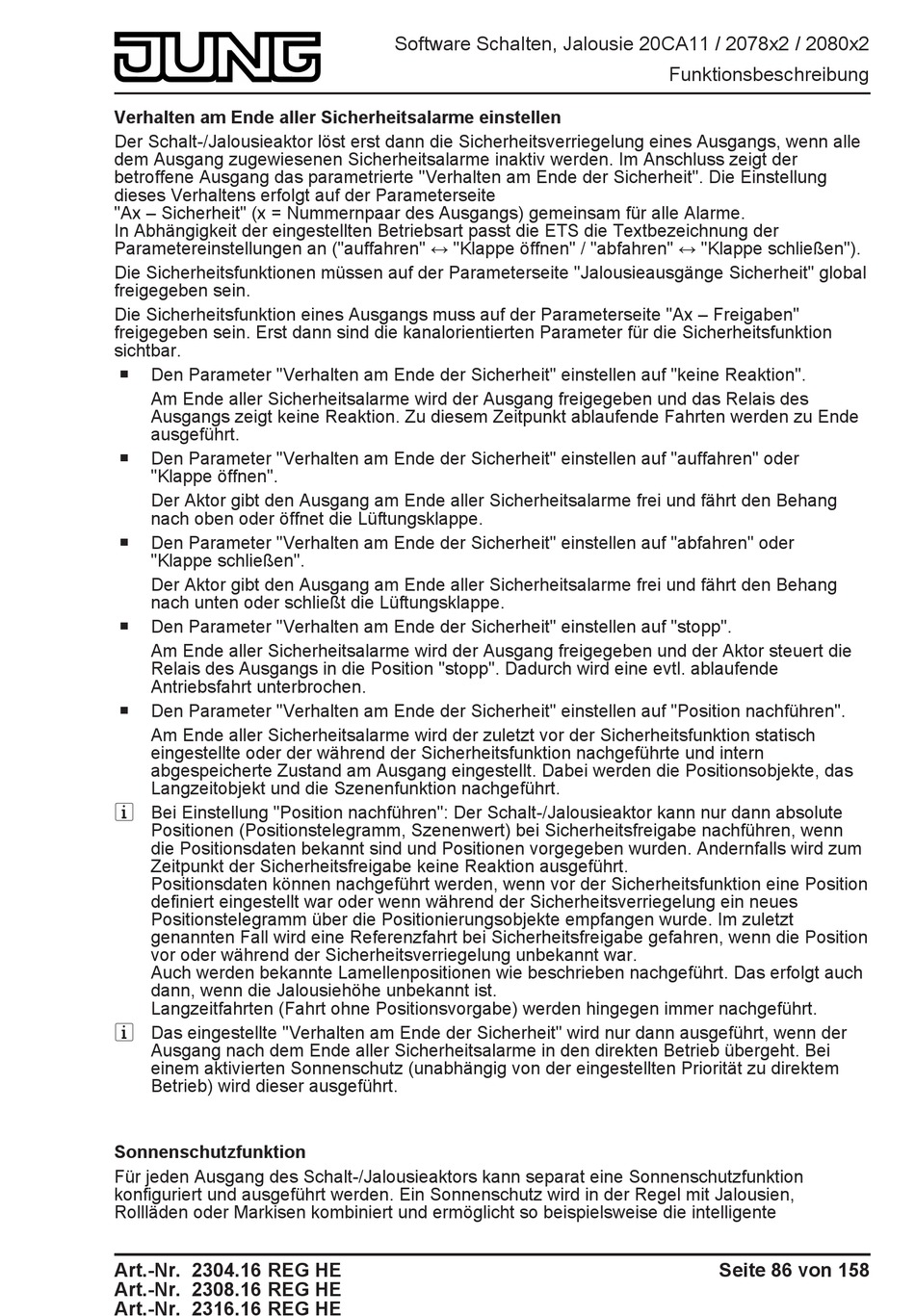

Verhalten am Ende aller Sicherheitsalarme einstellen
Der Schalt-/Jalousieaktor löst erst dann die Sicherheitsverriegelung eines Ausgangs, wenn alle
dem Ausgang zugewiesenen Sicherheitsalarme inaktiv werden. Im Anschluss zeigt der
betroffene Ausgang das parametrierte "Verhalten am Ende der Sicherheit". Die Einstellung
dieses Verhaltens erfolgt auf der Parameterseite
"Ax – Sicherheit" (x = Nummernpaar des Ausgangs) gemeinsam für alle Alarme.
In Abhängigkeit der eingestellten Betriebsart passt die ETS die Textbezeichnung der
Parametereinstellungen an ("auffahren" ↔ "Klappe öffnen" / "abfahren" ↔ "Klappe schließen").
Die Sicherheitsfunktionen müssen auf der Parameterseite "Jalousieausgänge Sicherheit" global
freigegeben sein.
Die Sicherheitsfunktion eines Ausgangs muss auf der Parameterseite "Ax – Freigaben"
freigegeben sein. Erst dann sind die kanalorientierten Parameter für die Sicherheitsfunktion
sichtbar.
o
Den Parameter "Verhalten am Ende der Sicherheit" einstellen auf "keine Reaktion".
Am Ende aller Sicherheitsalarme wird der Ausgang freigegeben und das Relais des
Ausgangs zeigt keine Reaktion. Zu diesem Zeitpunkt ablaufende Fahrten werden zu Ende
ausgeführt.
o
Den Parameter "Verhalten am Ende der Sicherheit" einstellen auf "auffahren" oder
"Klappe öffnen".
Der Aktor gibt den Ausgang am Ende aller Sicherheitsalarme frei und fährt den Behang
nach oben oder öffnet die Lüftungsklappe.
o
Den Parameter "Verhalten am Ende der Sicherheit" einstellen auf "abfahren" oder
"Klappe schließen".
Der Aktor gibt den Ausgang am Ende aller Sicherheitsalarme frei und fährt den Behang
nach unten oder schließt die Lüftungsklappe.
o
Den Parameter "Verhalten am Ende der Sicherheit" einstellen auf "stopp".
Am Ende aller Sicherheitsalarme wird der Ausgang freigegeben und der Aktor steuert die
Relais des Ausgangs in die Position "stopp". Dadurch wird eine evtl. ablaufende
Antriebsfahrt unterbrochen.
o
Den Parameter "Verhalten am Ende der Sicherheit" einstellen auf "Position nachführen".
Am Ende aller Sicherheitsalarme wird der zuletzt vor der Sicherheitsfunktion statisch
eingestellte oder der während der Sicherheitsfunktion nachgeführte und intern
abgespeicherte Zustand am Ausgang eingestellt. Dabei werden die Positionsobjekte, das
Langzeitobjekt und die Szenenfunktion nachgeführt.
i Bei Einstellung "Position nachführen": Der Schalt-/Jalousieaktor kann nur dann absolute
Positionen (Positionstelegramm, Szenenwert) bei Sicherheitsfreigabe nachführen, wenn
die Positionsdaten bekannt sind und Positionen vorgegeben wurden. Andernfalls wird zum
Zeitpunkt der Sicherheitsfreigabe keine Reaktion ausgeführt.
Positionsdaten können nachgeführt werden, wenn vor der Sicherheitsfunktion eine Position
definiert eingestellt war oder wenn während der Sicherheitsverriegelung ein neues
Positionstelegramm über die Positionierungsobjekte empfangen wurde. Im zuletzt
genannten Fall wird eine Referenzfahrt bei Sicherheitsfreigabe gefahren, wenn die Position
vor oder während der Sicherheitsverriegelung unbekannt war.
Auch werden bekannte Lamellenpositionen wie beschrieben nachgeführt. Das erfolgt auch
dann, wenn die Jalousiehöhe unbekannt ist.
Langzeitfahrten (Fahrt ohne Positionsvorgabe) werden hingegen immer nachgeführt.
i Das eingestellte "Verhalten am Ende der Sicherheit" wird nur dann ausgeführt, wenn der
Ausgang nach dem Ende aller Sicherheitsalarme in den direkten Betrieb übergeht. Bei
einem aktivierten Sonnenschutz (unabhängig von der eingestellten Priorität zu direktem
Betrieb) wird dieser ausgeführt.
Sonnenschutzfunktion
Für jeden Ausgang des Schalt-/Jalousieaktors kann separat eine Sonnenschutzfunktion
konfiguriert und ausgeführt werden. Ein Sonnenschutz wird in der Regel mit Jalousien,
Rollläden oder Markisen kombiniert und ermöglicht so beispielsweise die intelligente
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
Funktionsbeschreibung
Seite 86 von 158
