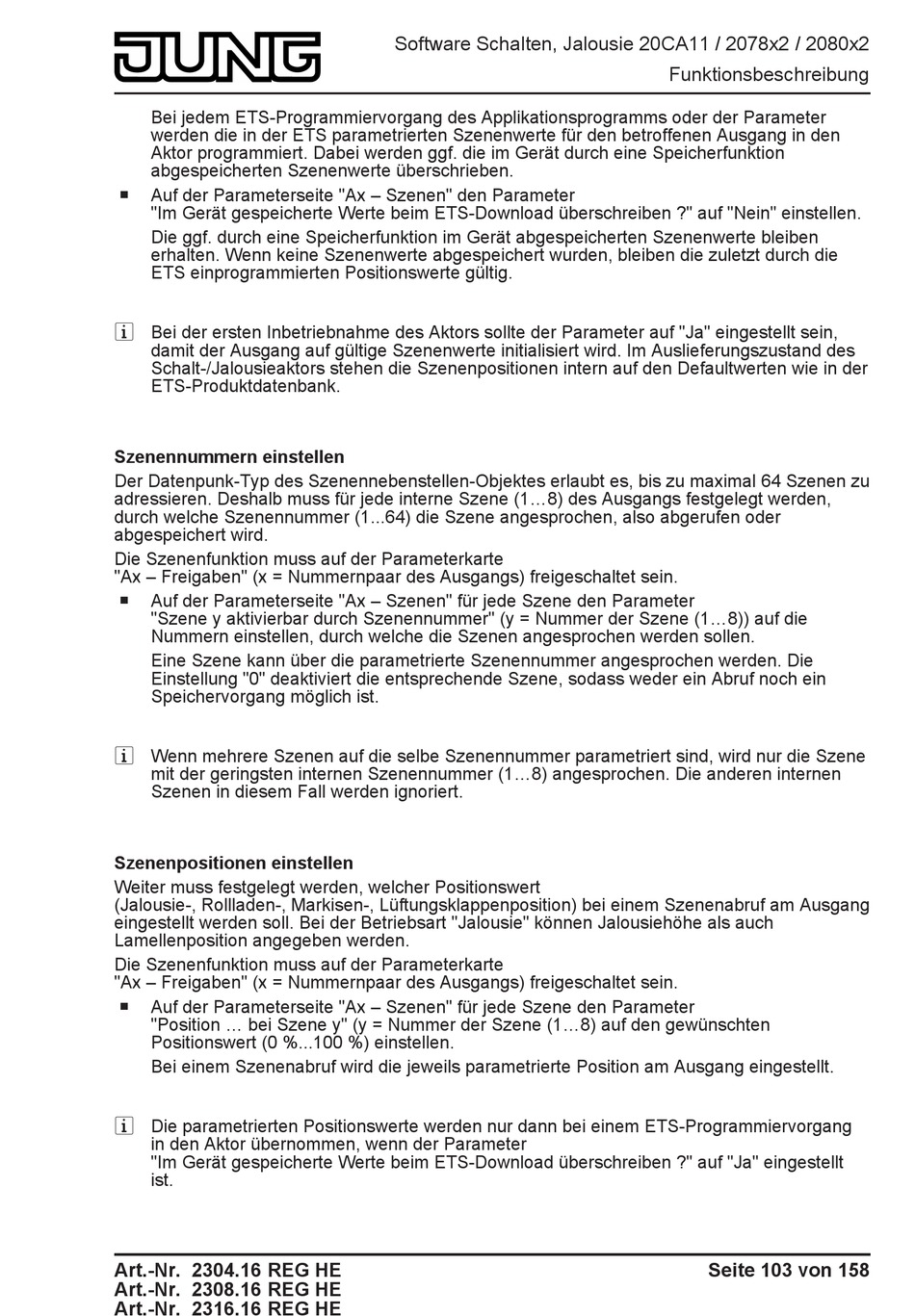

Bei jedem ETS-Programmiervorgang des Applikationsprogramms oder der Parameter
werden die in der ETS parametrierten Szenenwerte für den betroffenen Ausgang in den
Aktor programmiert. Dabei werden ggf. die im Gerät durch eine Speicherfunktion
abgespeicherten Szenenwerte überschrieben.
o
Auf der Parameterseite "Ax – Szenen" den Parameter
"Im Gerät gespeicherte Werte beim ETS-Download überschreiben ?" auf "Nein" einstellen.
Die ggf. durch eine Speicherfunktion im Gerät abgespeicherten Szenenwerte bleiben
erhalten. Wenn keine Szenenwerte abgespeichert wurden, bleiben die zuletzt durch die
ETS einprogrammierten Positionswerte gültig.
i Bei der ersten Inbetriebnahme des Aktors sollte der Parameter auf "Ja" eingestellt sein,
damit der Ausgang auf gültige Szenenwerte initialisiert wird. Im Auslieferungszustand des
Schalt-/Jalousieaktors stehen die Szenenpositionen intern auf den Defaultwerten wie in der
ETS-Produktdatenbank.
Szenennummern einstellen
Der Datenpunk-Typ des Szenennebenstellen-Objektes erlaubt es, bis zu maximal 64 Szenen zu
adressieren. Deshalb muss für jede interne Szene (1...8) des Ausgangs festgelegt werden,
durch welche Szenennummer (1...64) die Szene angesprochen, also abgerufen oder
abgespeichert wird.
Die Szenenfunktion muss auf der Parameterkarte
"Ax – Freigaben" (x = Nummernpaar des Ausgangs) freigeschaltet sein.
o
Auf der Parameterseite "Ax – Szenen" für jede Szene den Parameter
"Szene y aktivierbar durch Szenennummer" (y = Nummer der Szene (1...8)) auf die
Nummern einstellen, durch welche die Szenen angesprochen werden sollen.
Eine Szene kann über die parametrierte Szenennummer angesprochen werden. Die
Einstellung "0" deaktiviert die entsprechende Szene, sodass weder ein Abruf noch ein
Speichervorgang möglich ist.
i Wenn mehrere Szenen auf die selbe Szenennummer parametriert sind, wird nur die Szene
mit der geringsten internen Szenennummer (1...8) angesprochen. Die anderen internen
Szenen in diesem Fall werden ignoriert.
Szenenpositionen einstellen
Weiter muss festgelegt werden, welcher Positionswert
(Jalousie-, Rollladen-, Markisen-, Lüftungsklappenposition) bei einem Szenenabruf am Ausgang
eingestellt werden soll. Bei der Betriebsart "Jalousie" können Jalousiehöhe als auch
Lamellenposition angegeben werden.
Die Szenenfunktion muss auf der Parameterkarte
"Ax – Freigaben" (x = Nummernpaar des Ausgangs) freigeschaltet sein.
o
Auf der Parameterseite "Ax – Szenen" für jede Szene den Parameter
"Position ... bei Szene y" (y = Nummer der Szene (1...8) auf den gewünschten
Positionswert (0 %...100 %) einstellen.
Bei einem Szenenabruf wird die jeweils parametrierte Position am Ausgang eingestellt.
i Die parametrierten Positionswerte werden nur dann bei einem ETS-Programmiervorgang
in den Aktor übernommen, wenn der Parameter
"Im Gerät gespeicherte Werte beim ETS-Download überschreiben ?" auf "Ja" eingestellt
ist.
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
Funktionsbeschreibung
Seite 103 von 158
