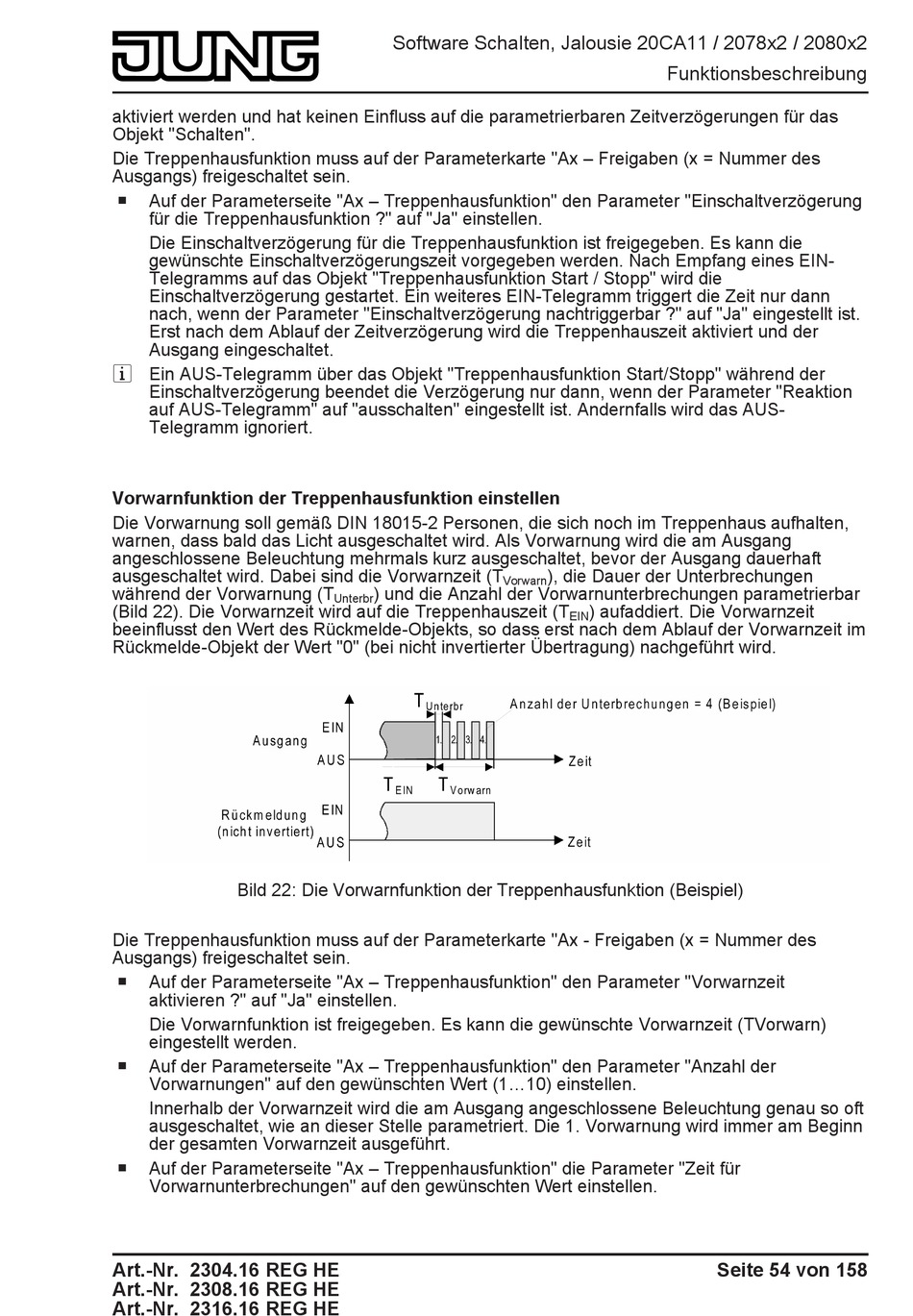

aktiviert werden und hat keinen Einfluss auf die parametrierbaren Zeitverzögerungen für das
Objekt "Schalten".
Die Treppenhausfunktion muss auf der Parameterkarte "Ax – Freigaben (x = Nummer des
Ausgangs) freigeschaltet sein.
o
Auf der Parameterseite "Ax – Treppenhausfunktion" den Parameter "Einschaltverzögerung
für die Treppenhausfunktion ?" auf "Ja" einstellen.
Die Einschaltverzögerung für die Treppenhausfunktion ist freigegeben. Es kann die
gewünschte Einschaltverzögerungszeit vorgegeben werden. Nach Empfang eines EIN-
Telegramms auf das Objekt "Treppenhausfunktion Start / Stopp" wird die
Einschaltverzögerung gestartet. Ein weiteres EIN-Telegramm triggert die Zeit nur dann
nach, wenn der Parameter "Einschaltverzögerung nachtriggerbar ?" auf "Ja" eingestellt ist.
Erst nach dem Ablauf der Zeitverzögerung wird die Treppenhauszeit aktiviert und der
Ausgang eingeschaltet.
i Ein AUS-Telegramm über das Objekt "Treppenhausfunktion Start/Stopp" während der
Einschaltverzögerung beendet die Verzögerung nur dann, wenn der Parameter "Reaktion
auf AUS-Telegramm" auf "ausschalten" eingestellt ist. Andernfalls wird das AUS-
Telegramm ignoriert.
Vorwarnfunktion der Treppenhausfunktion einstellen
Die Vorwarnung soll gemäß DIN 18015-2 Personen, die sich noch im Treppenhaus aufhalten,
warnen, dass bald das Licht ausgeschaltet wird. Als Vorwarnung wird die am Ausgang
angeschlossene Beleuchtung mehrmals kurz ausgeschaltet, bevor der Ausgang dauerhaft
ausgeschaltet wird. Dabei sind die Vorwarnzeit (T
während der Vorwarnung (T
(Bild 22). Die Vorwarnzeit wird auf die Treppenhauszeit (T
beeinflusst den Wert des Rückmelde-Objekts, so dass erst nach dem Ablauf der Vorwarnzeit im
Rückmelde-Objekt der Wert "0" (bei nicht invertierter Übertragung) nachgeführt wird.
Bild 22: Die Vorwarnfunktion der Treppenhausfunktion (Beispiel)
Die Treppenhausfunktion muss auf der Parameterkarte "Ax - Freigaben (x = Nummer des
Ausgangs) freigeschaltet sein.
o
Auf der Parameterseite "Ax – Treppenhausfunktion" den Parameter "Vorwarnzeit
aktivieren ?" auf "Ja" einstellen.
Die Vorwarnfunktion ist freigegeben. Es kann die gewünschte Vorwarnzeit (TVorwarn)
eingestellt werden.
o
Auf der Parameterseite "Ax – Treppenhausfunktion" den Parameter "Anzahl der
Vorwarnungen" auf den gewünschten Wert (1...10) einstellen.
Innerhalb der Vorwarnzeit wird die am Ausgang angeschlossene Beleuchtung genau so oft
ausgeschaltet, wie an dieser Stelle parametriert. Die 1. Vorwarnung wird immer am Beginn
der gesamten Vorwarnzeit ausgeführt.
o
Auf der Parameterseite "Ax – Treppenhausfunktion" die Parameter "Zeit für
Vorwarnunterbrechungen" auf den gewünschten Wert einstellen.
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2
Vorwarn
) und die Anzahl der Vorwarnunterbrechungen parametrierbar
Unterbr
Funktionsbeschreibung
), die Dauer der Unterbrechungen
) aufaddiert. Die Vorwarnzeit
EIN
Seite 54 von 158
