Bei aktivierter Funktion ist das Kommunikationsobjekt "Zentral schalten" sichtbar.
Schaltausgänge der Zentralfunktion zuordnen
Jeder Schalt-Ausgang kann unabhängig der Zentralfunktion zugeordnet werden.
Die Zentralfunktion muss auf der Parameterseite "Allgemein Schaltausgänge" freigeschaltet
sein. Andernfalls hat eine Zuordnung keinen Einfluss auf den Schaltausgang.
o
Der Parameter "Zuordnung zur Zentralfunktion" auf der Parameterseite "Ax–Allgemein"
(x = Nummer des Ausgangs) auf "Ja" einstellen.
Der entsprechende Ausgang ist der Zentralfunktion zugeordnet. Er kann zentral ein- oder
ausgeschaltet werden.
i Der durch die Zentralfunktion eingestellte Schaltzustand wird in den Rückmelde-Objekten
nachgeführt und, falls diese aktiv sendend sind, auch auf den Bus ausgesendet. Der durch
eine Zentralfunktion eingestellte Schaltzustand wird nicht in den "Schalten"-Objekten
nachgeführt.
i Nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang ist die
Zentralfunktion stets deaktiviert (Objektwert "0").
Zentralfunktion für Jalousieausgänge
Der Aktor bietet die Möglichkeit, gezielt einzelne oder alle Ausgangskanäle mit einem
1 Bit Zentral-Kommunikationsobjekt zu verbinden. Das Verhalten bei der Ansteuerung eines
Ausgangs über die Zentralfunktion ist vergleichbar mit einer Zentral-Gruppenadresse, die auf
alle "Langzeitbetrieb"-Objekte gelegt ist.
Die der Zentralfunktion zugeordneten Ausgänge werden entsprechend des empfangenen
Zentral-Objektwerts angesteuert. Die Polarität des Zentraltelegramms kann ggf. parametrierbar
invertiert werden.
Das Verhalten der Kanäle ist identisch mit der 'normalen' Ansteuerung über die Objekte
"Langzeitbetrieb" (gleiche Priorität - letzter Befehl wird ausgeführt - (Bild 13) ).
Zentralfunktion freischalten
o
Die Zentralfunktion auf der Parameterseite "Allgemein" durch den Parameter
"Zentralfunktion für Jalousieausgänge?" mit der Einstellung "Ja" aktiviert werden.
Bei aktivierter Funktion ist das Kommunikationsobjekt "Zentral fahren" sichtbar.
Ausgänge der Zentralfunktion zuordnen
Jeder Ausgang kann unabhängig der Zentralfunktion zugeordnet werden.
Die Zentralfunktion muss auf der Parameterseite "Allgemein" freigeschaltet sein. Andernfalls hat
eine Zuordnung keinen Einfluss auf den Jalousieausgang.
o
Der Parameter "Zuordnung zur Zentralfunktion" auf der Parameterseite "Ax–Freigaben" (x
= Nummernpaar des Ausgangs auf "Ja" einstellen.
Art.-Nr. 2304.16 REG HE
Art.-Nr. 2308.16 REG HE
Art.-Nr. 2316.16 REG HE
Software Schalten, Jalousie 20CA11 / 2078x2 / 2080x2

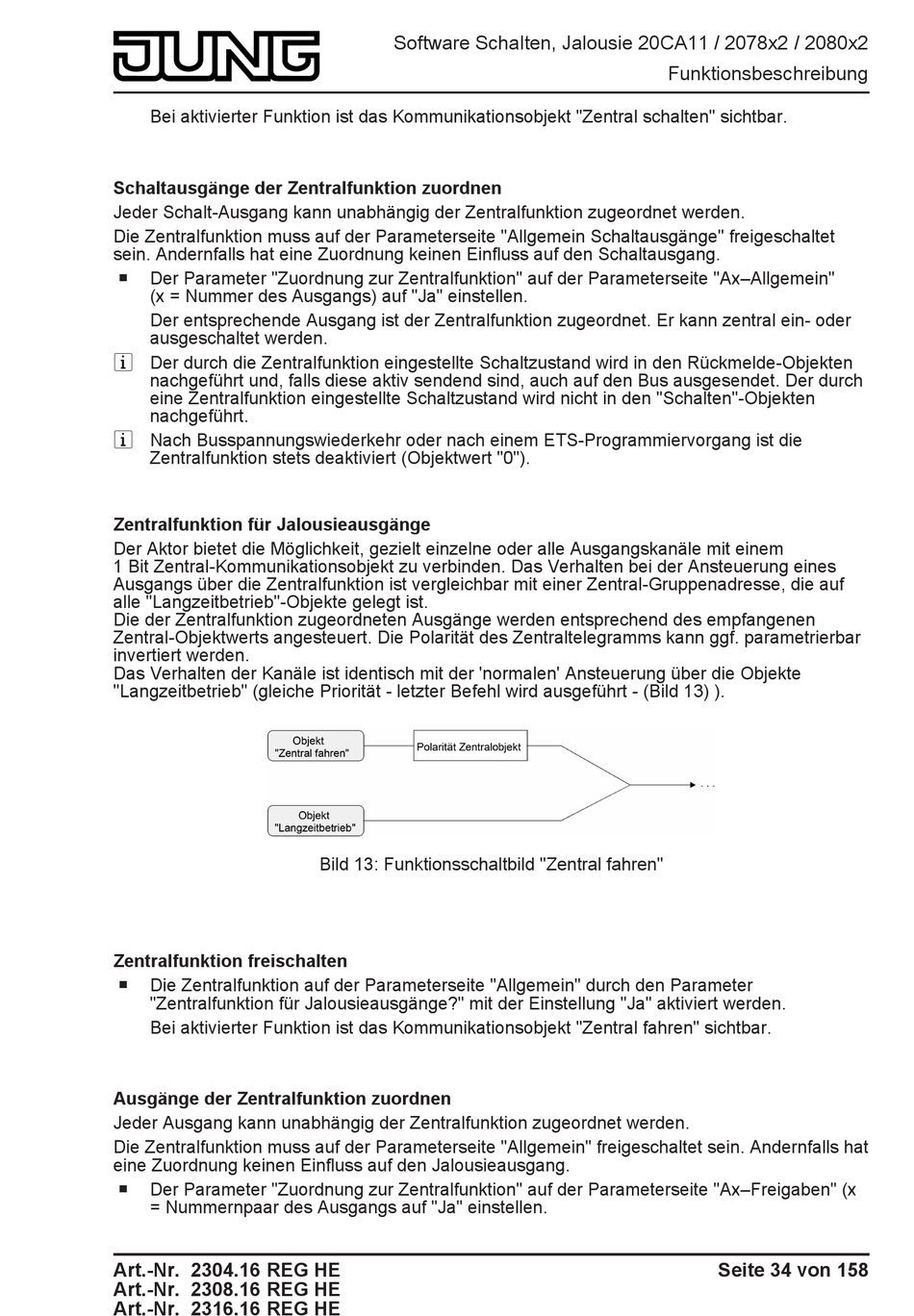

Bild 13: Funktionsschaltbild "Zentral fahren"
