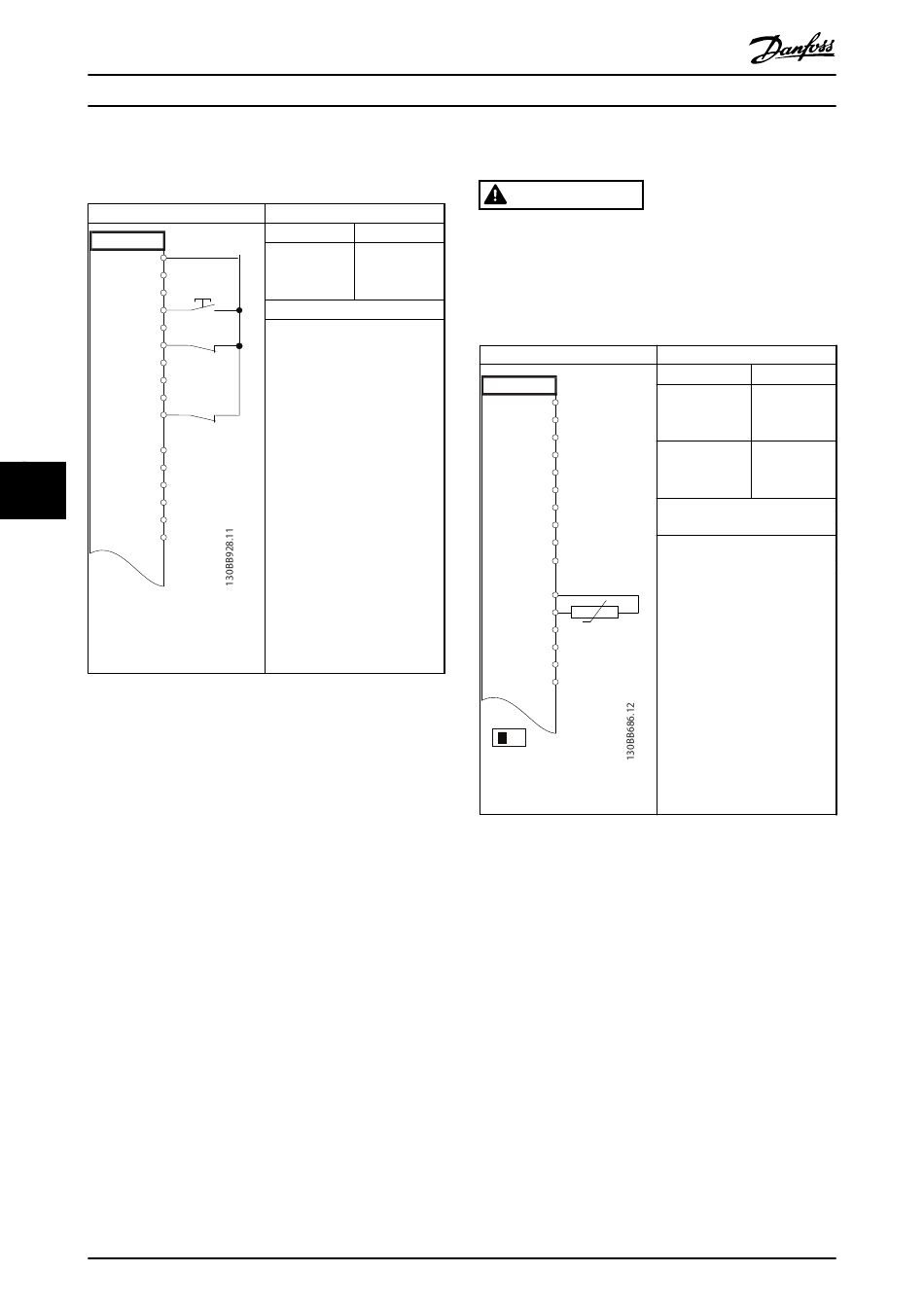

7.3 Verdrahtung für externe
Alarmquittierung
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
7 7
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 7.8 Externe Alarmquittierung
60
®
VLT Refrigeration Drive FC 103
Parameter
Funktion Einstellung
Parameter 5-11 [1] Reset
Klemme 19
Digitaleingang
* = Werkseinstellung
Hinweise/Anmerkungen:
Danfoss A/S © 04/2018 Alle Rechte vorbehalten.
7.4 Verdrahtung für einen Motorthermistor
WARNUNG

THERMISTORISOLIERUNG

Gefahr von Personenschäden oder Sachschäden!
•
Um die PELV-Anforderungen zu erfüllen,
müssen Sie Thermistoren verstärken oder
zweifach isolieren.
VLT
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN 37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Tabelle 7.9 Motorthermistor
Parameter
Funktion Einstellung
Parameter 1-90 [2] Thermistor-
Thermischer Abschalt.
Motorschutz
Parameter 1-93 [1] Analog-
Thermistoran- eingang 53
schluss
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn nur eine Warnung
gewünscht wird, müssen Sie
Parameter 1-90 Thermischer
Motorschutz auf [1] Thermistor
Warnung programmieren.
