10
VERKABELUNG UND WARTUNG

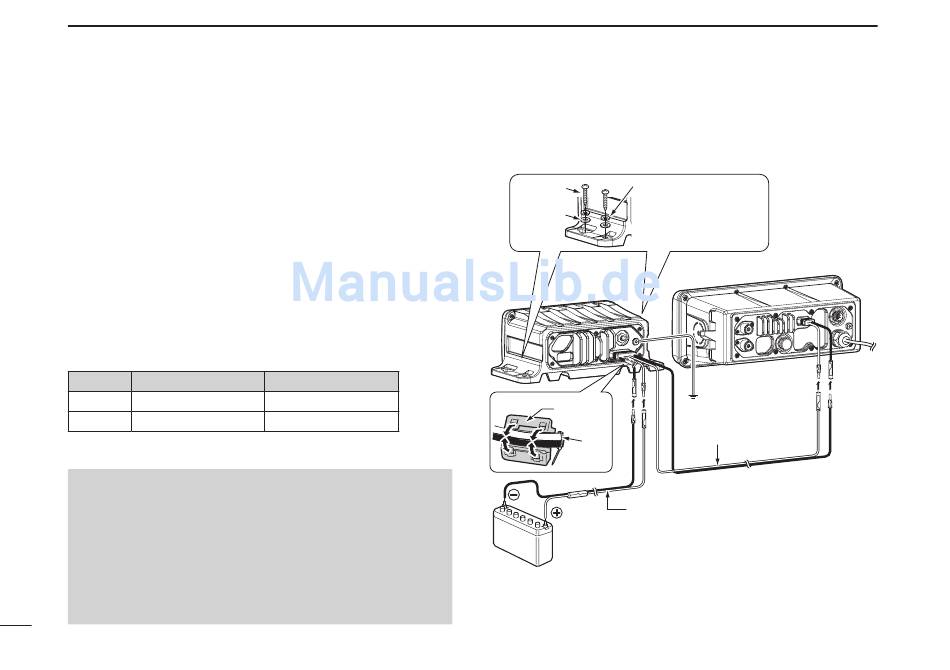

■ Anschluss an die Stromversorgung

D Anschluss über eine Stromversorgung PS-310
Das GM600 muss über eine 12- oder 24-V-DC-Stromver-
sorgung PS-310 mit Gleichspannung versorgt werden. Die
Stromversorgung PS-310 wird zusammen mit dem GM600
angeboten bzw. verkauft.
Die Stromversorgung PS-310 wandelt eine Gleichspannung
(12 oder 24 V DC) in eine 12,6-V-Gleichspannung um, die
zum Betrieb des Funkgeräts dauernd mit 5,5 A belastet
werden kann.
Version wählen, die zum Bordnetz des Schiffes passt.
• PS-310
Version Eingangsspannung
#01 21,6 bis 31,2 V DC
#02 10,8 bis 15,6 V DC
VORSICHT:
Vor dem Anschließen des Stromversorgungskabels das
Funk gerät ausschalten. Beim Anschließen auf die richtige
Polung des Kabels achten.
• rot: Pluspol +
• schwarz: Minuspol –
Nur das Stromversorgungskabel der PS-310 verwenden
und dieses NICHT verlängern.
86
Ausgangsspannung
12,6 V DC
12,6 V DC
www.busse-yachtshop.de | info@busse-yachtshop.de
Federring
Schraube
Unterleg-
PS-310 sicher mit
scheibe
den 4 mitgelieferten
Schrauben befestigen
PS-310
Ferrit-
GND (mit Masse des
Störfilter
Schiffs verbinden)
Kabel-
binder
DC-Kabel
(im Lieferumfang der PS-310)
Akkumulator
(12 V oder 24 V, je nach Version der PS-310)
GM600
DC-Kabel
