Modus Oszilloskop - Menü "Horizontal"
Modus Oszilloskop (Fortsetzung)

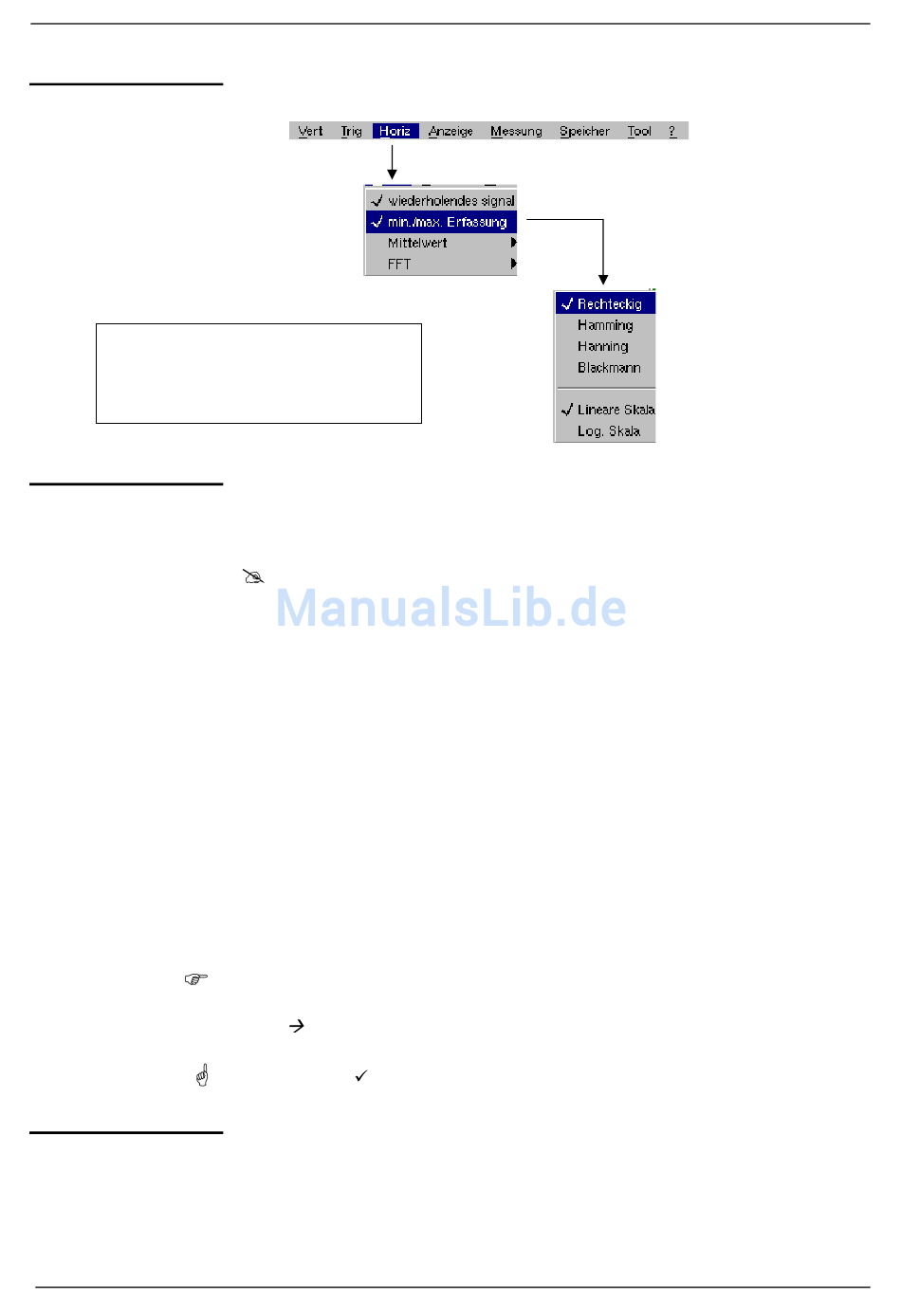

Menü "Horiz"
(∗) Diese Funktion kann nur im
"Experten"-Modus aufgerufen
werden. Siehe §. Beschreibung,
Seite 98.
Wiederholendes
Signal
Min/Max Erfassung
SCOPIX
(∗)
(∗)
Erhöhung der zeitlichen Definition einer Kurve für ein periodisches Signal.
Wenn diese Option aktiviert ist, kann der Mittelwert des Signals gebildet
werden (siehe nachfolgend).
Beispiel: Messung an einem Mikroprozessor-Bus.
•
Bei Zeitbasen kleiner als 100 µs/div (Zoom-Modus nicht aktiviert)
wird das angezeigte Signal aus mehreren Erfassungen gebildet.
Die zeitliche Auflösung kann 40 ps erreichen.
•
Handelt es sich nicht um ein sich wiederholendes Signal, darf
diese Option nicht verwendet werden. Die zeitliche Auflösung ist
dann ± 1 ns.
Dieses Menü kann nur im "Experten"-Modus aufgerufen werden (siehe §.
Menü "Tool").
Siehe auch §. Option « EXTENDED ACQUISITION MEMORY », S. 100.
Wenn die Auswahl aktiviert ist, dauert die Rekonstruktion einer kohärenten
kompletten Grafik ein Weilchen. Wenn die Mittelung ebenfalls aktiv ist,
kann diese Dauer in großen Ausmaßen steigen. Man darf daher während
des Runnings vor allem kein Merkmal des Signals ändern (Amplitude,
Frequenz, Form).
Um die Rekonstruktion infolge einer Entwicklung des Signals zu
beschleunigen, stoppen Sie die Erfassung und starten sie neu:
Stop Run.
Das Symbol " " zeigt an, dass die Option "Wiederholendes Signal" gewählt
wurde.
Benutzen Sie diesen Modus, um Extremwerte des Signals anzuzeigen, die
zwischen 2 Werten des Erfassungsspeichers aufgezeichnet wurden.
