Anwendungen
Anwendungen (Fortsetzung)

11. Min/Max Erfassung

SCOPIX
Erkennung einer fehlerhaften Darstellung aufgrund nicht ausreichender
Abtastung
Untersuchung eines amplitudenmodulierten Signals
• Wählen Sie mithilfe dieser Taste den Modus "Oszilloskop".
• Legen Sie an den Eingang CH1 ein amplitudenmoduliertes Sinussignal
der Frequenz 15 MHz.
• Legen Sie an den Eingang CH4 ein Sinussignal der Frequenz 300 Hz
und der Amplitude 3 Vcc zur Synchronisation des Signals auf CH1.
• Stellen Sie den Ablenkkoeffizienten ein:
über die Pfeile des Fensters der Zeitbasis: 1 ms/div
• Bestätigen Sie das Signal CH1:
• Stellen Sie die Empfindlichkeit CH1 ein:
Menü Vert CH1
• Ebenso für CH4 mit einer Empfindlichkeit von: 500 mV/div
• Stellen Sie die Triggerparameter ein:
• Stellen Sie den Triggermodus ein:
• Starten Sie die Erfassung mithilfe der Taste RUN HOLD (Modus RUN).
• Verwenden Sie die Taste FULL TRACE zur getrennten Anzeige der 2
Kurven.
Untersuchung der Signale
oder über die Tasten links.
Menü Vert
oder über die Taste links
oder auf der Anzeige der Parameter der Kurve
CH1
Empfindlichkeit/Kopplung: 200 mV/div
oder über die Tasten links.
Menü Trig Parameter
Quelle: CH4
Kopplung: AC
Flanke: + oder über die Taste links.
Menü Trig Auto. Modus
oder über die Taste SGLE REFR.

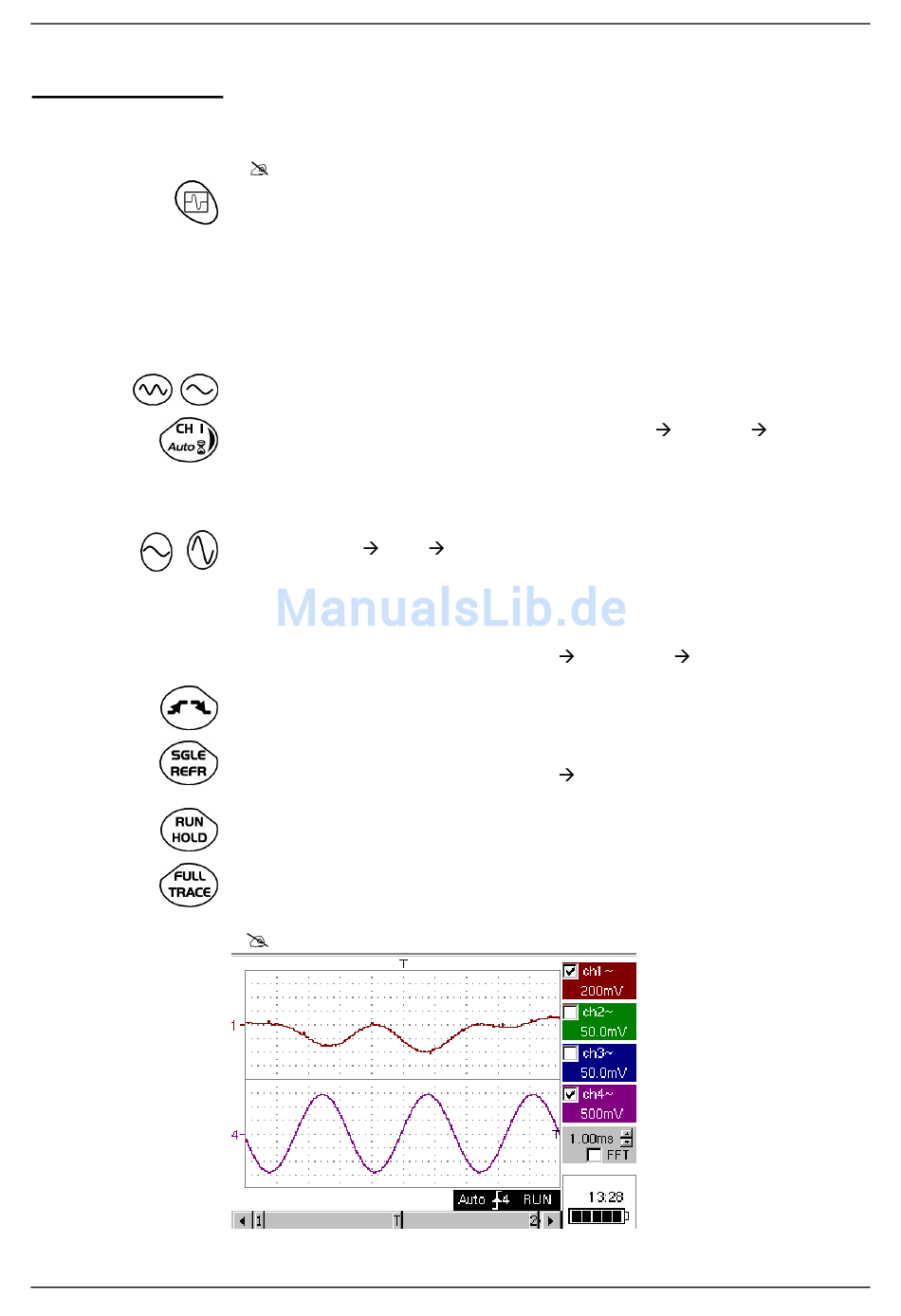

Anzeige Kurve 1
Haupt:
Die Beobachtung
der in Amplitude
modulierten CH1
Spur ist nicht
nutzbar (falsche
Vertretung).
IX - 181
