Anwendungen
Anwendungen (Fortsetzung)
SCOPIX
Ch1 wird automatisch bestätigt.

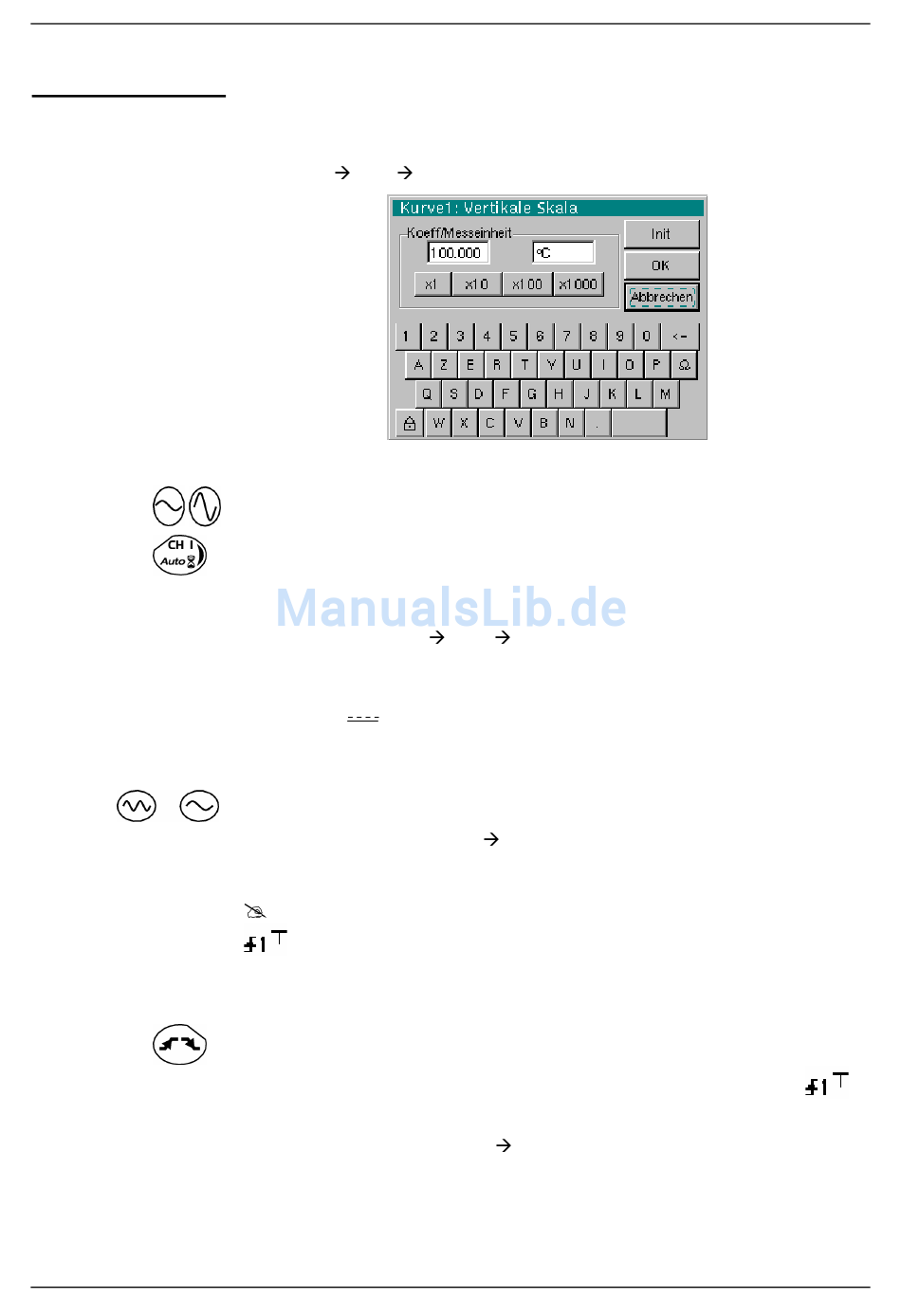

Ch1 wählt automatisch die Grad-Einheit Celsius: Überprüfung möglich im
Menü Vert Ch1
Stellen Sie die vertikale Empfindlichkeit auf 50 ° C /div ein. Es gibt drei
Möglichkeiten:
• über die Tasten links.
• durch Auswahl von Kanal 1 mit der Taste links. Stellen Sie die unten
rechts auf dem Display angezeigte Empfindlichkeit mithilfe des Stifts über
die Pfeile ein.
• über das Menü Vert
Die Kopplung CH1 wurde vom Tastkopf bereits automatisch auf DC
eingestellt.
Das Symbol wird in den Parametern der Kurve CH1 angezeigt.
- Stellen Sie die Dauer der Aufzeichnung oder das Abtastintervall ein (zum
Beispiel): 60 s
• über die Tasten links.
• oder über das Menü Horiz
Stellen Sie die Triggerparameter ein: Typ und Pegel der Triggerung.
Beispiel: Triggerung größer für Kanal 1, dargestellt durch das Symbol
, mit einem Pegel von 61,3° C. Für die anderen Kanäl e: keine
Triggerung.
Ausführung: 2 Möglichkeiten
• Drücken Sie CH1 und dieTaste links, um die gewünschte Triggerung
auszuwählen. Gehen Sie für alle anderen Kanäle genauso vor.
Wählen Sie zur Einstellung des Pegels mit dem Stift das Symbol
und stellen Sie den gewünschten Pegel ein.
• Wählen Sie das Menü Trig
Pegel der gewünschten Triggerung für jeden Kanal ein.
Vertikale Skala.
CH1 Empfindlichkeit/Kopplung: 50° C
Horizontale Skala.
Quelle/Pegel und stellen Sie Typ und
IX - 185
