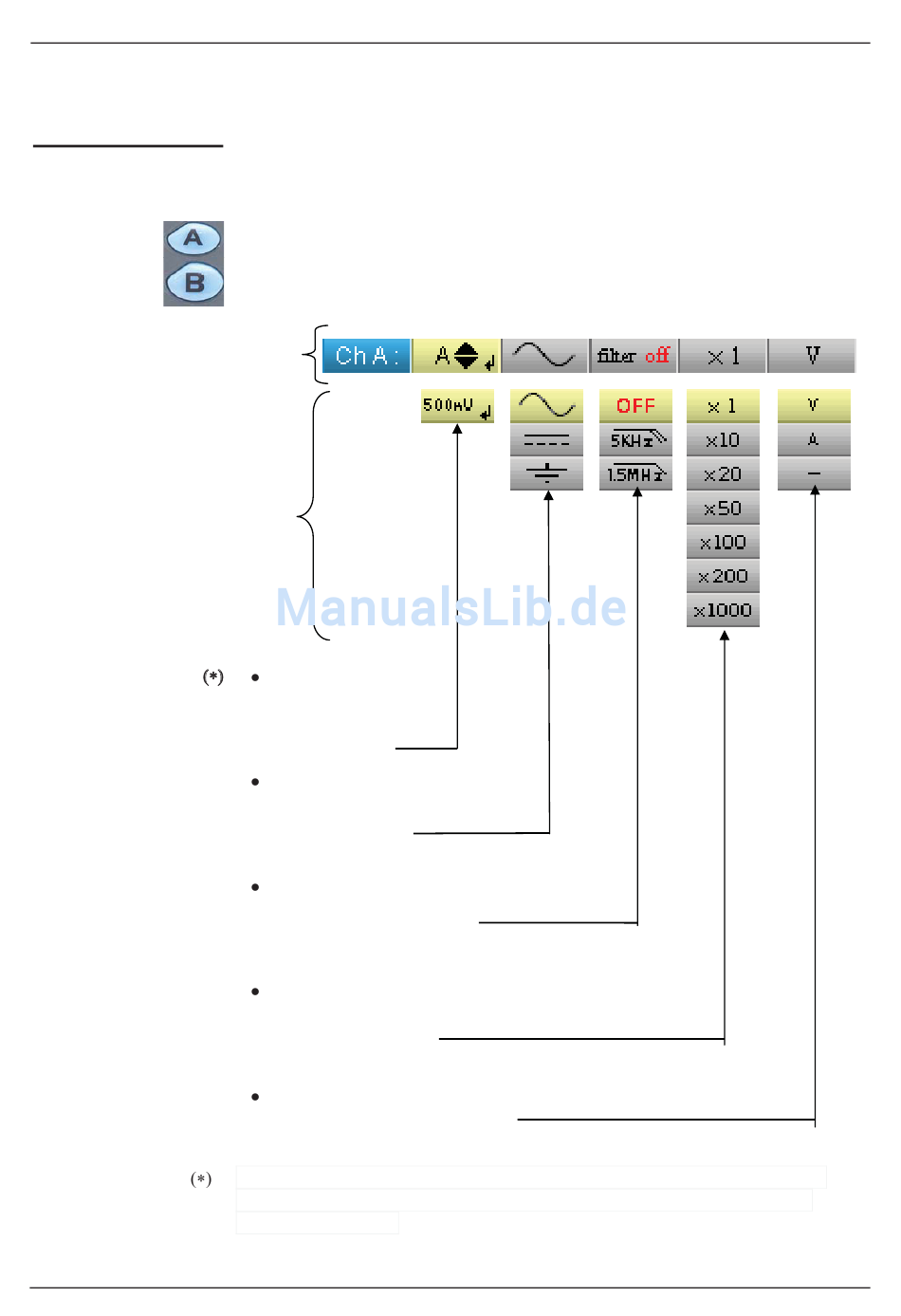

Oszilloskop-Funktion - Menü Kanal »A« oder »B«
Oszilloskop-Funktion
»
Menü Kanal
Menü Kanal
»A« oder »B«
Hauptmenü
Untermenüs
HandScope
A« oder »B«
Drücken Sie auf eine dieser Tasten, um den Kanal zu wählen.
Einstellung und
Anzeige der
Vertikal-
verschiebung
Auswahl der Eingangskopplung
des Kanals
(AC, DC, GND)
Siehe Beispiel 1 S. 24
Auswahl eines Filters
für den Kanal
(OFF, 5 kHz, 1,5 MHz)
Siehe Beispiel 2 S. 25
Auswahl des Tastkopf-
Teilerverhältnisses
(von x1 bis x1000)
Siehe Beispiel 3 S. 26
Auswahl der Maßeinheit für
den Kanal (Volt, Ampère, - )
(-) bedeutet ohne Einheit
Beim Bereich 200 mV/div. sollte die Verschiebung nicht mehr als 3 div. /
8 div. überschreiten, ansonsten gibt es Veränderung des gemessenen
Signals (Sättigung).
III - 23
