Modus Oszilloskop (Fortsetzung)

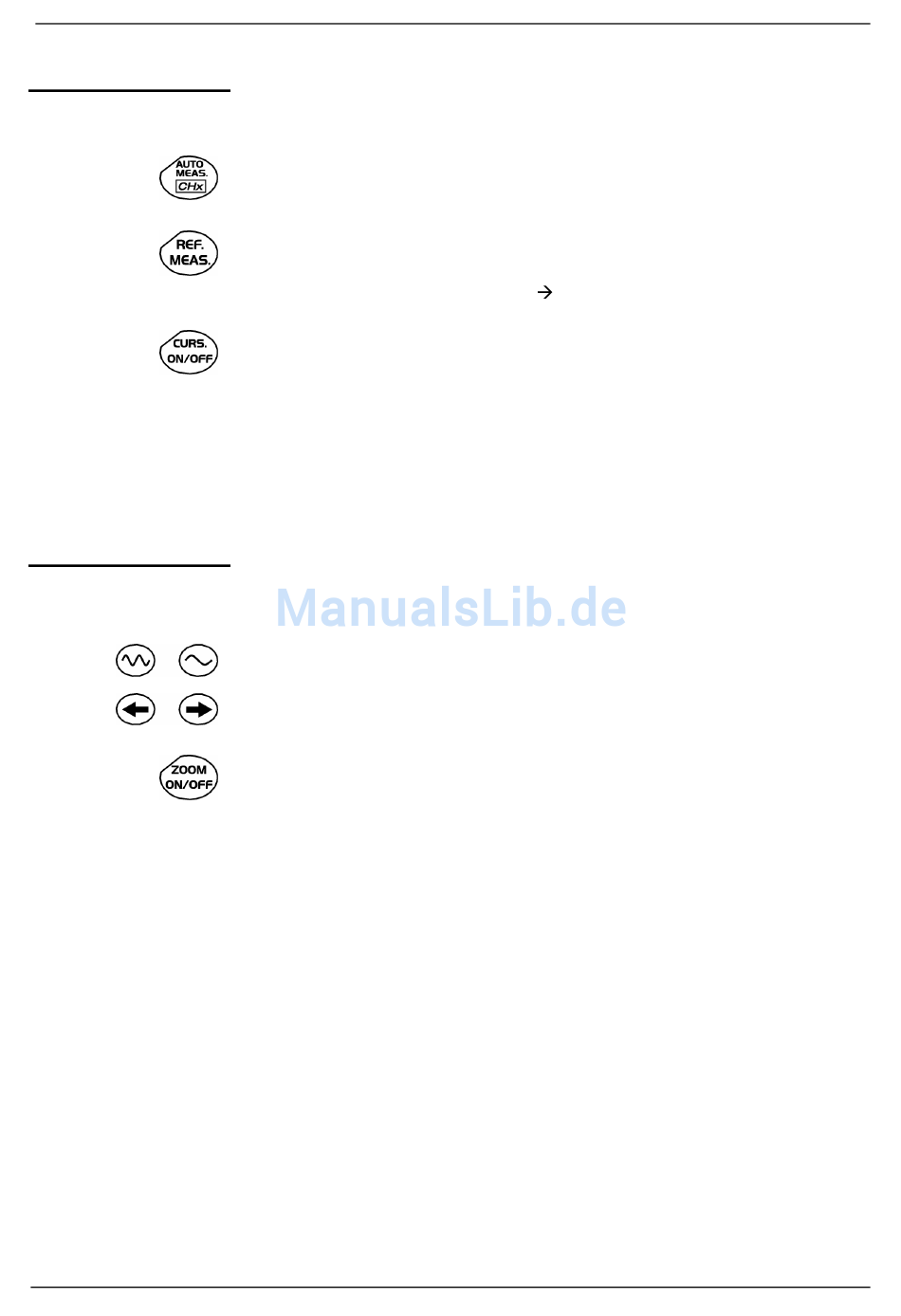

3 Tasten
"MEASURE"
3 Tasten oder
Tastenblöcke
"HORIZONTAL"
IV - 44
Aktiviert oder deaktiviert die Anzeige des Fensters der 19 automatischen
Messungen der Referenzkurve.
Bei gleichzeitigem Drücken einer CHx-Taste werden die Messwerte des
entsprechenden Kanals angezeigt.
Auswahl (durch mehrmaliges Drücken) der Referenzkurve für automatische
oder manuelle Messungen aus den angezeigten Kurven.
Sie wird über das Menü "Messung"
Aktiviert oder deaktiviert die Anzeige der Cursors für manuelle
Messungen.
Die Cursors können mithilfe des Stifts direkt auf dem Berührungsfeld
versetzt werden.
•
Die Messungen vom Typ "dt" (zeitlicher Abstand zwischen zwei
Cursors) und "dv" (Spannungsabstand zwischen zwei Cursors) werden
in den Statusbereich übertragen.
•
Der Absolutwert des gewählten Cursors wird in den Anzeigebereich der
aktuellen Einstellung übertragen.
Einstellung des Koeffizienten der Zeitbasis (T/DIV).
Nach einem Zoom ändert die Einstellung "Z-Pos." die Position des
Displays im Erfassungsspeicher.
Aktiviert oder deaktiviert die horizontale Zoom-Funktion.
Das Zoom wird um die Stichproben verwirklicht, die sich im Zentrum des
Bildschirms befinden.
Ein Bereich kann gezoomt werden, indem auf der Berührungsfläche
mithilfe des Stifts ein Rechteck um den zu vergrößernden Bereich gezogen
wird. Die Werte für die Empfindlichkeit, die Zeitbasis und die horizontale
und vertikale Ausrichtung werden automatisch neu berechnet.
Modus Oszilloskop - Die Tasten
Referenz angezeigt.
