Modus Recorder (Fortsetzung)

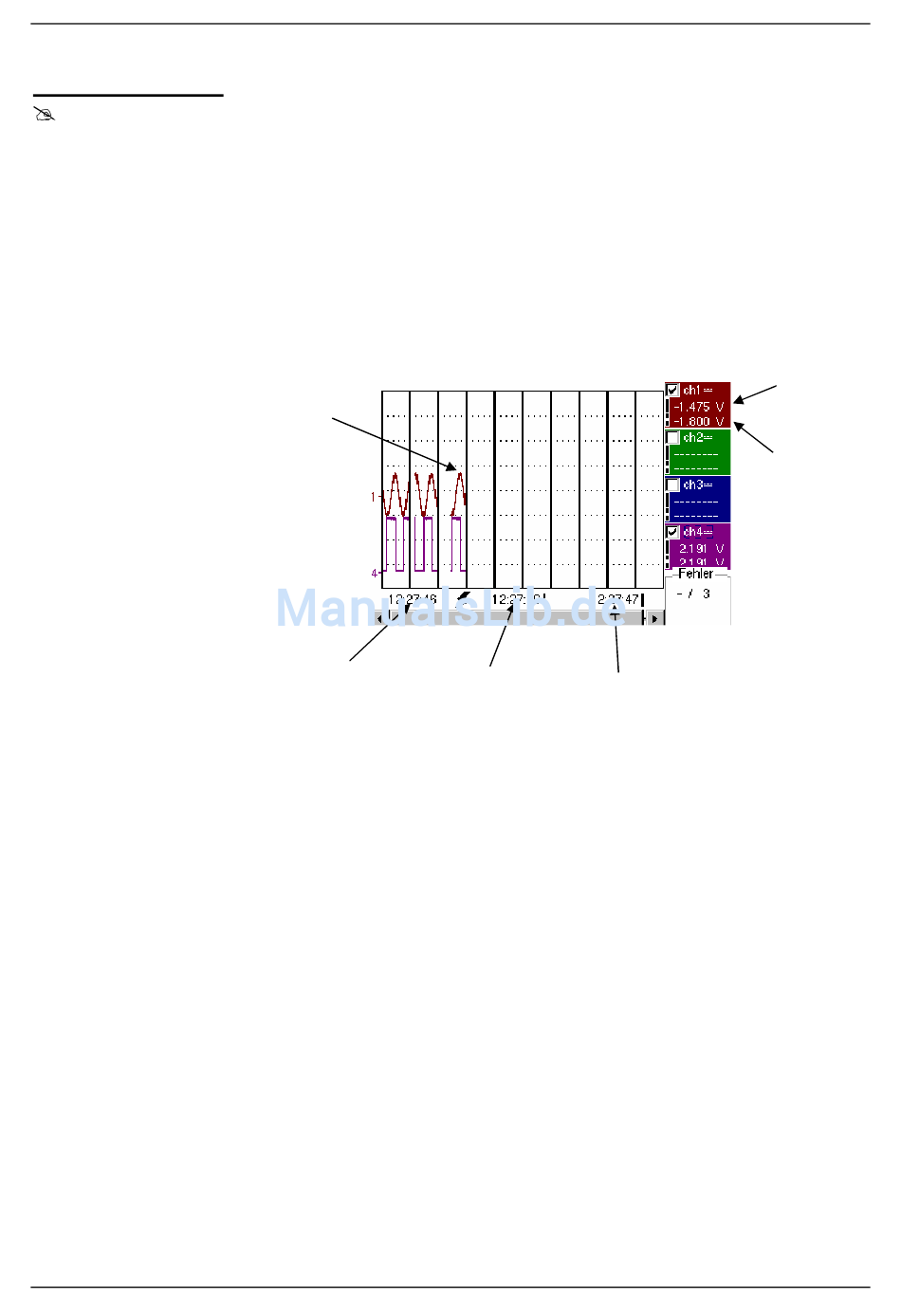

Anzeige Beispiele
Horizontaler Zoom
ist nicht aktiv
Horizontaler Zoom
ist aktiv
VII - 144
Es gibt zwei Möglichkeiten:
•
Der horizontale Zoom ist aktiv.
•
Der horizontale Zoom ist nicht aktiv.
Änderung der Anzeige:
•
Die Cursors werden nicht mehr angezeigt.
•
Die angezeigten Messungen haben nicht die gleiche Bedeutung.
•
Alle Messungen beziehen sich auf die momentane Aufzeichnung.
Zeitpunkt der
Aufzeichnung
der ersten
sichtbaren
Abtastung
Momentane
Aufzeichnung
•
Die Messungen "Triggerzeitpunkt" und "Wert der Abtastung zum Zeitpunkt
der Triggerung" werden nur angezeigt, wenn die Triggerung stattgefunden
hat.
•
Die Suche von Maximum und Minimum kann nicht aktiviert werden
(siehe §. Menü Anzeige, Seite 146).
•
Die automatischen Messungen können nicht aktiviert werden (siehe §. Menü
Messung, Seite 148).
Die Anzeige ist identisch zum Normalmodus.
•
Die angezeigten Messungen haben die gleiche Bedeutung wie im
Normalmodus (siehe §. Menü Anzeige, Seite 146)
•
Die Suche von Maximum und Minimum ist möglich (siehe §. Menü Anzeige,
Seite 146).
•
Die automatischen Messungen können aktiviert werden (siehe §. Menü
Messung, Seite 148).
Triggerzeitpunkt
Zeitpunkt der
Aufzeichnung
der letzten
erfassten
Abtastung
Modus Recorder - Menü "Trigger"
Wert der
letzten
erfassten
Abtastung
Wert der
Abtastung
zum
Zeitpunkt
der
Triggerung
