Modus Oszilloskop (Fortsetzung)
1. Statusbereich
Bargraph
Messungen per Cursor
Verschiebung des Displays
nach links im
Erfassungsspeicher
Standard-
einstellungen
Messung über Cursor
IV - 48
Drei Arten allgemeiner Informationen werden in diesem Bereich angezeigt:
•
der Bargraph, der die Position des Displays, des Triggers und der
Cursors im Erfassungsspeicher darstellt
•
die Standardeinstellungen des Geräts
•
die Messungen, wenn die Cursors auf dem Display angezeigt werden

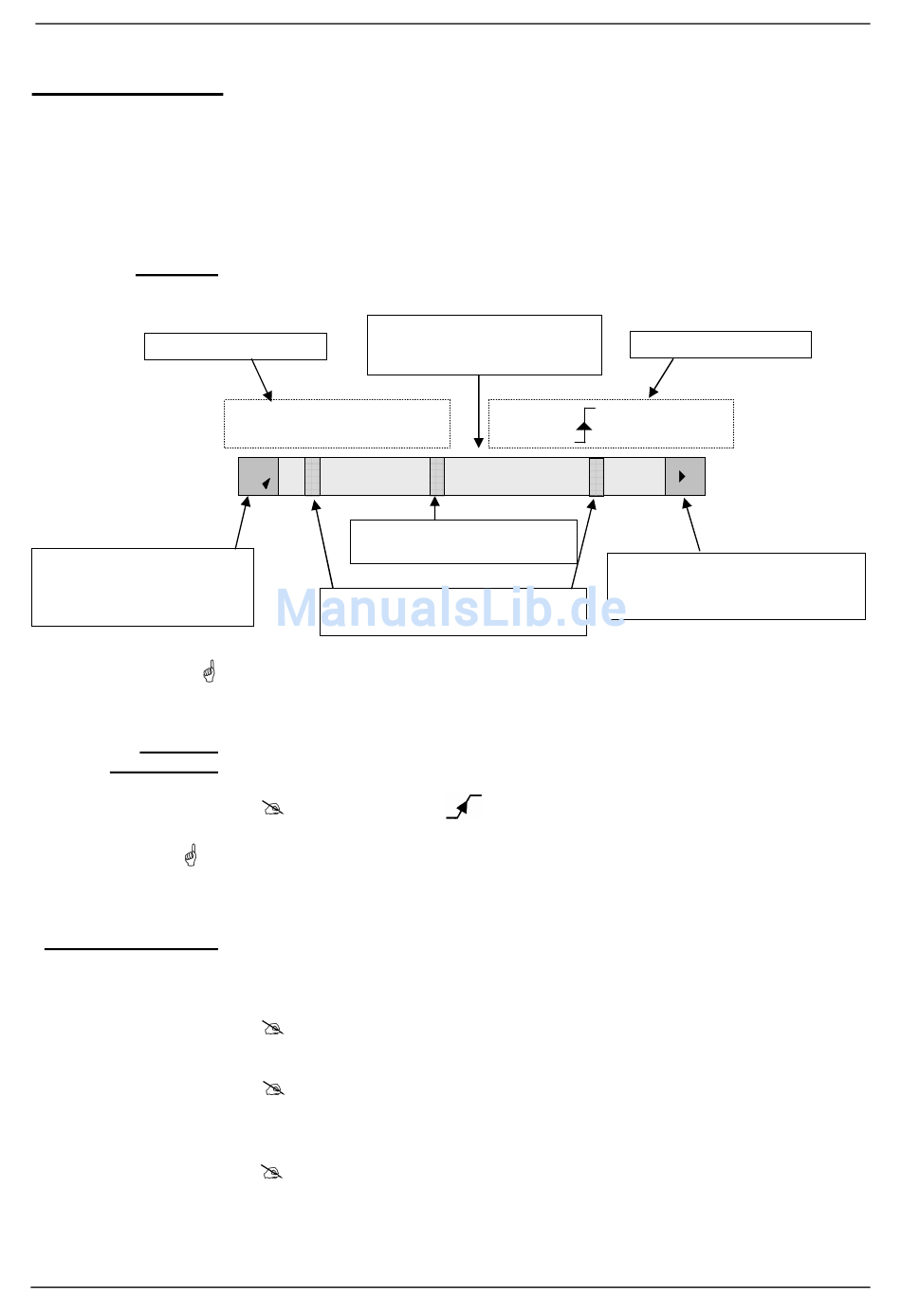

Darstellung und Verschiebung
(1)dt=110,0µs, div=100,0µV
1
Position und Verschiebung
des zeitlichen Triggers
Position und Verschiebung der
manuellen Cursors
Jedes Element des Bargraphs kann mithilfe des Stifts versetzt werden.
Dieser Bereich bezieht sich auf den Status des Triggervorgangs (den
Modus, die Flanke, die Quelle, den aktuellen Status).
Beispiel: AUTO
Wird der Stift auf diese Informationen platziert, lässt sich durch doppeltes
Drücken das Menü "Triggerparameter" öffnen.
Dieser Bereich bezieht sich entweder auf:
•
den horizontalen (dt) und vertikalen Abstand zwischen den 2 Cursors bei
manuellen Messungen
Beispiel:
(1) dt = 110,0 µs, div = 100,0 µV
•
die Phasenmessung bei manueller Phasenmessung (Ph).
Beispiel: (1) Ph = 200,0°
•
die automatischen Messungen, die in den Menüs "automatische
Messungen" oder "Phasenmessung" gewählt werden.
Beispiel: (2) F = 1.0000 kHz, Vpp = 7,500 V
des Displays in den
Erfassungsspeicher
Auslösen
T
1 STOP
Modus Oszilloskop - Die Anzeige
Standardeinstellungen
1 Vortriggerung
2
Verschiebung des Displays nach
rechts im Erfassungsspeicher
