FTP und HTTP-Server
2 - ScopeNet (Forts.)

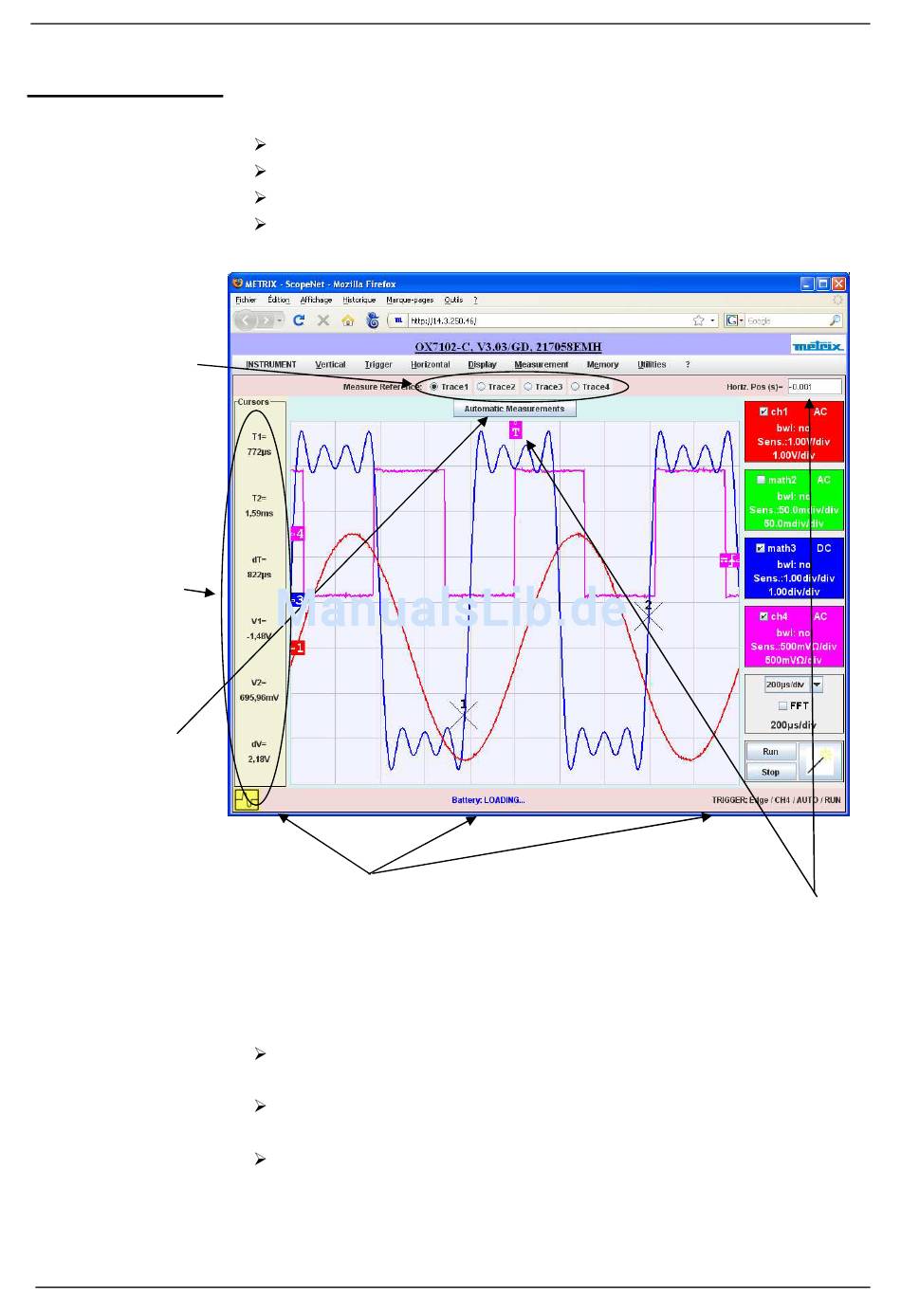

„OSZILLOSKOP"-
Betrieb
Die Messungen
werden unter
Berücksichtigung
der
Skalenkoeffiziente
n der Bezugskurve
angezeigt
Er gebnis der mit
den Cursoren 1
und 2 erfolgten
Messungen
Schaltfläche für
den Zugang zu
den
automatischen
Messungen des
Bezugskanals
SCOPIX
Die folgenden Funktionen bieten sich in dieser Betriebsart an:
Anzeigen der Kurven gleich wie sie auf dem Gerät angezeigt werden
Einstellen aller vertikalen, horizontalen Parameter usw.
Messungen mit Cursoren in Bezug zu einer Bezugskurve
automatische Messungen (ausgehend von den Mustern zwischen den
Cursoren)
Zustandsleiste:
- unterschiedliche Meldungen
- Ladezustand des Akkus
- Zustand des Auslösens
Die links, oben und rechts auf dem Bildschirm stehenden Indikatoren
können verlegt werden, indem sie mit der Maus ausgewählt werden:
Verwenden Sie die linken Indikatoren, um einen Kanal zu
dekadrieren.
Verwenden Sie die rechten Indikatoren, um die Auslöseniveaus
einzustellen.
Verwenden sie den oberen Indikator, um das Auslösen
vorübergehend zu positionieren.
Zoom auf einen Bildschirmteil: Markieren Sie den Bereich, den Sie
detailliert sehen wollen, mit der Maus, der Bereich wird gepunktet auf dem
Bildschirm angezeigt.
Vorübergehende
Position des
Auslösens
VIII - 159
