Modus Oszilloskop - Menü "Trigger"
Modus Oszilloskop (Fortsetzung)

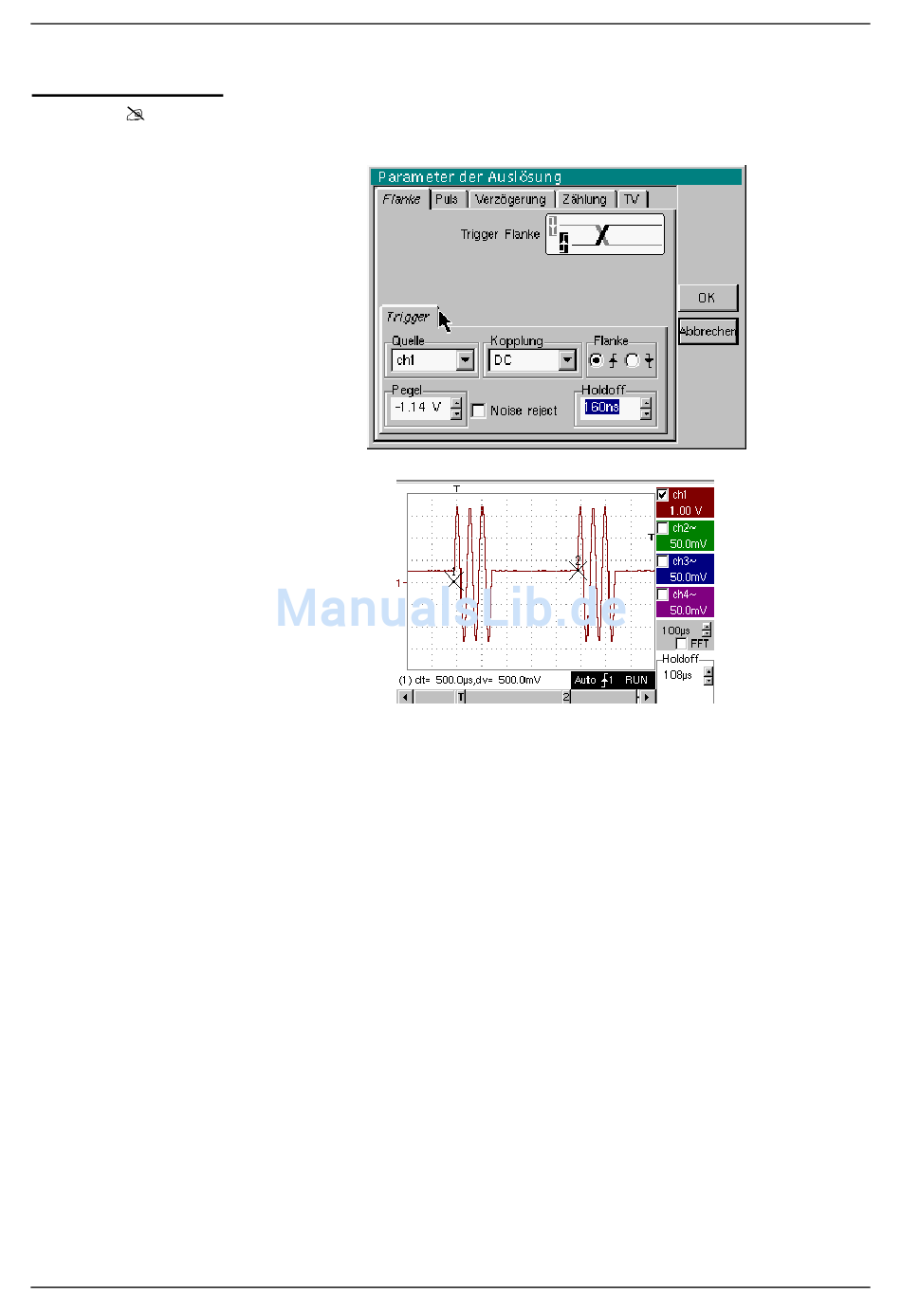

Beispiel
SCOPIX
Signal an CH1: Eine Folge von 3 Impulsen der Frequenz 20 kHz bei 6 Vpp mit
einer Gleichkomponente von 500 mV mit Abstand von 500 µs.
Die Auslösung wird mit Kanal 1 als Quelle und einem Pegel von 50.4 mV bei
ansteigender Flanke eingestellt.
Das Holdoff stabilisiert das Signal durch Deaktivierung der Auslösung für
40.0ns.
Die DC-Kopplung des Triggers lässt das gesamte Signal passieren.
Da das Signal in diesem Fall nicht verrauscht ist, ist die Option Noise reject nicht
erforderlich.
Die DC-Kopplung von ch1 lässt die Gleichkomponente des Signals erscheinen.
IV - 69
