Anwendungen (Fortsetzung)
Beispiel für eine
Messung im Modus
"Multimeter"
13. Messung im Modus
„Recorder"
Analyse der
Aufheizung des
Lötkolbens
IX - 184

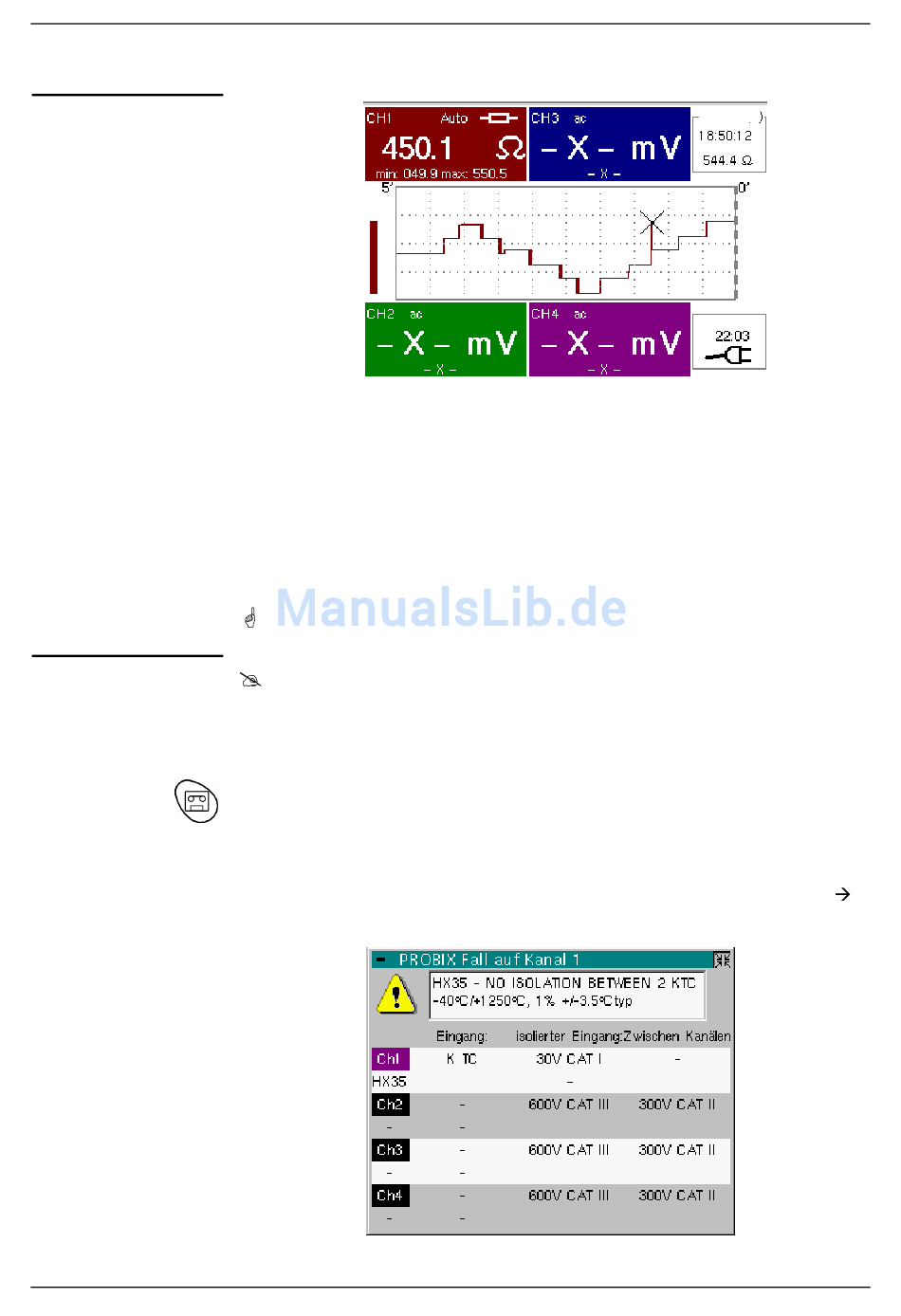

Das grafische Fenster zeichnet den Verlauf der Messungen über den
Analysezeitraum (5 Minuten) auf.
Der Bargraph hilft bei der Visualisierung der Amplitude der Änderungen.
Der minimale Wert (49.9 Ohm) und der maximale Wert (550.5 Ohm)
werden in die Anzeige der Parameter von Kanal CH1 übertragen.
Der mit der Kurve verknüpfte Cursor gibt den Messwert eines bestimmten
Punktes der Kurve sowie die Uhrzeit des Ereignisses an.
Der im Anzeigebereich der Parameter von Kanal CH1 angezeigte
Messwert bleibt nach Beendigung des Analysezeitraums aktiviert.
Beispiel: Überwachung der Temperaturänderung eines Lötkolbens
Wählen Sie mit der Taste links den Modus "Recorder".
Schließen Sie den Probix-Adapter HX0035, K-Thermoelement, an den
Eingang CH1 an.
Eine Meldung mit den Eigenschaften des Tastkopfs wird kurz angezeigt
der Tastkopf wurde erkannt:
Anwendungen
Cursor 1
SCOPIX
