Modus Recorder - Die Anzeige
Modus Recorder (Fortsetzung)
3. Anzeigebereich
SCOPIX
Die den Kurven zugeordneten grafischen Elemente in diesem Bereich sind:
•
Angabe der vertikalen Position des Referenzpegels jeder Kurve
•
Auswahl eines ZOOM-Bereichs
•
Hauptcursor (permanent, Bewegung mithilfe des Stifts), standardmäßig auf
der linken Seite des Bildschirms
•
Hilfscursor (permanent, Bewegung mithilfe des Stifts), standardmäßig auf
der rechten Seite des Bildschirms
•
Angabe der zeitlichen Position des Triggers (fest bei 20 % des Bildschirms
von links)
Nebenstehend die grafische Darstellung:

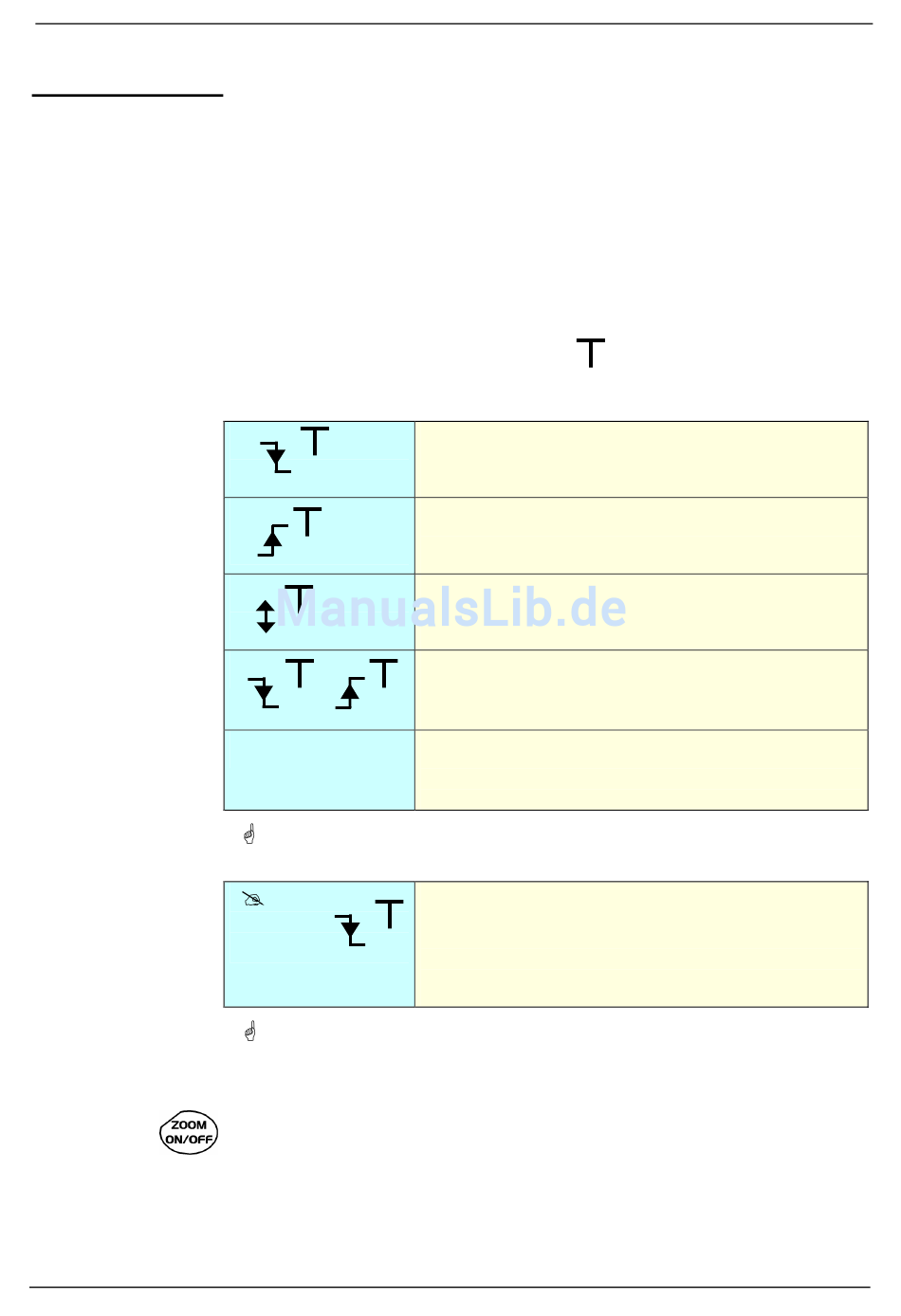

Die Pegelanzeiger repräsentieren 5 unterschiedliche Triggerungen:
1
1
1
1
1
Die Zahl des Pegelanzeigers kennzeichnet den von diesem Anzeiger
betroffenen Kanal:
Beispiel
1
Im Modus Fehlererfassung ist die Tabelle in zehn Bereiche aufgeteilt, d. h.
einen Bereich für jeden Fehler.
Die Cursors werden nicht mehr angezeigt: Sie erscheinen wieder, wenn ein
einziger Fehler auf dem Bildschirm angezeigt wird (horizontaler Zoom aktiv:
siehe Hilfe zur Taste links).
- Option "Triggerung kleiner"
(des zuletzt gewählten Kanals).
- Option "Triggerung größer"
(des zuletzt gewählten Kanals).
- Option "Triggerung größer/kleiner"
(des zuletzt gewählten Kanals).
Option "Triggerung außerhalb Fenster"
-
(des zuletzt gewählten Kanals).
Es wird kein Symbol angezeigt: keine Triggerung
-
(auf dem zuletzt gewählten Kanal).
- Option Triggerung kleiner auf Kanal 1.
Es kann Triggerungsbedingungen für mehrere
Kanäle gleichzeitig geben: Die Anzeige erfolgt
durch Auswahl des betreffenden Kanals.
VII - 135
