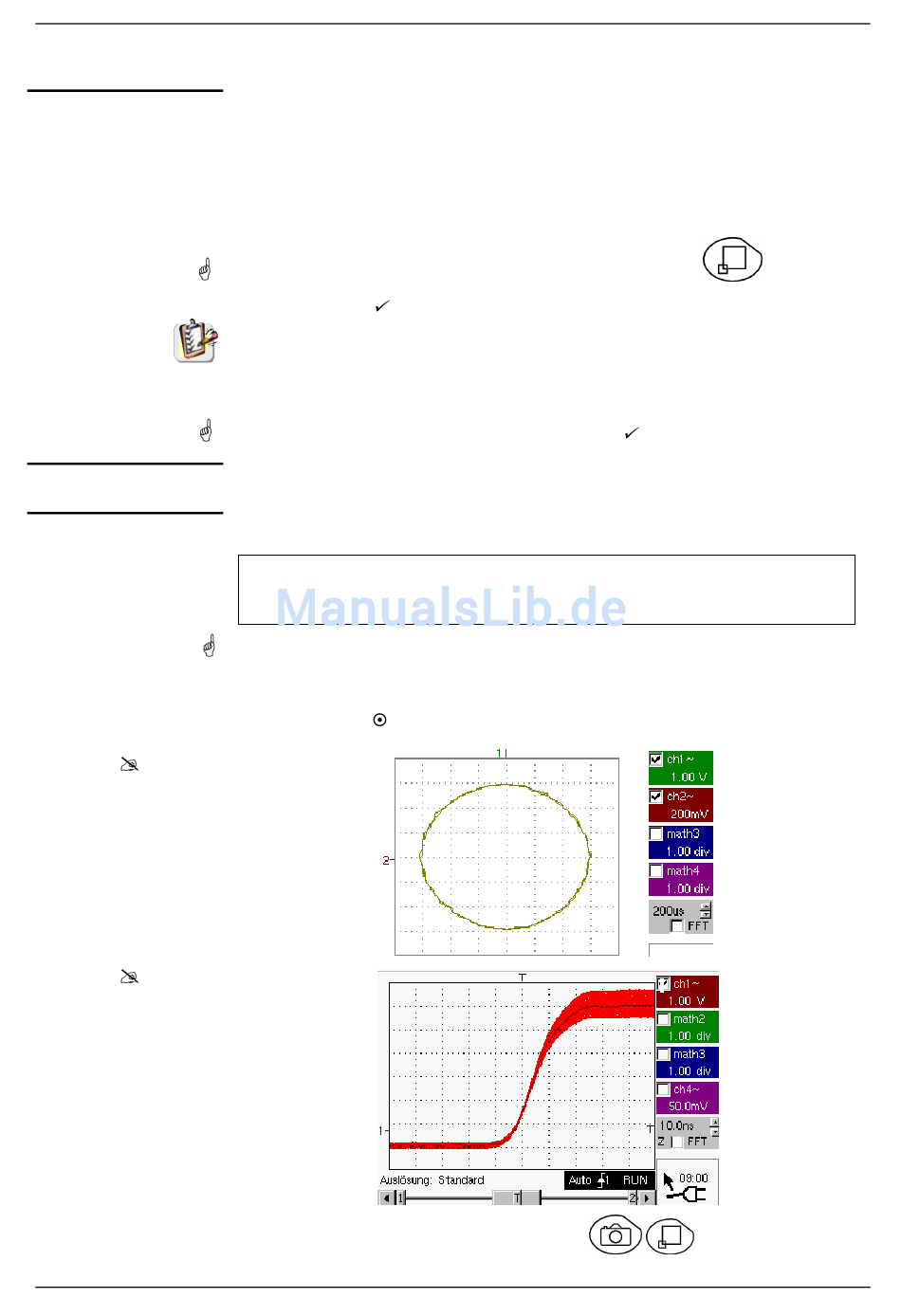

Modus Oszilloskop - Menü "Anzeige"
Modus Oszilloskop (Fortsetzung)
Vollbild
Oszilloskop
XY
Beispiel
XY-Darstellung der
zwei sinusförmigen
π
um /2
phasenverschobenen
Signale
Beispiel
Kumulationsmodus
SCOPIX
Umschaltung vom Anzeigemodus "Normal" auf den Anzeigemodus
"Vollbild" und umgekehrt.
Im Vollbild-Modus nehmen die Kurven eine größere Anzeigenoberfläche ein,
abhängig von den horizontalen und vertikalen Einstellungen. Die
automatische oder manuelle Aufzeichnung der Messungen ist jederzeit
möglich.
• Diese Funktion löst dieselbe Aktion aus wie die Taste
• Das Symbol " " zeigt an, dass der Modus Vollbild aktiviert ist.
Diese Funktion kann auch durch doppeltes Berühren des
Anzeigebereichs der Kurve mit dem Stift aufgerufen werden.
Die Einstellungen auf der Vorderseite bleiben aktiv.
Der aktivierte Modus wird durch das Symbol " " angezeigt.
Dies ist der Standardbetriebsmodus.
Zuordnung der Signale auf den horizontalen (X) und vertikalen (Y) Achsen.
Die Bestätigung der Auswahl erfolgt durch Berühren von "OK". Das
Verlassen des Menüs ohne Speicherung der Änderungen erfolgt durch
Berühren von "Abbrechen".
• Jede Achse verfügt über 8 Einteilungen.
• Die ausgewählten Kurven werden auf dem Display durch die ihrer
Achse entsprechenden Zahl gekennzeichnet.
• Das Symbol " " zeigt die für jede Achse gewählte Kurve an.
Im Kumulationsmodus sind die Funktionen
inaktiv.
.
(1)Ph(2)=90.0°
, und ROLL Modus
IV - 83
