Modus Recorder - Die Tasten
Modus Recorder (Fortsetzung)

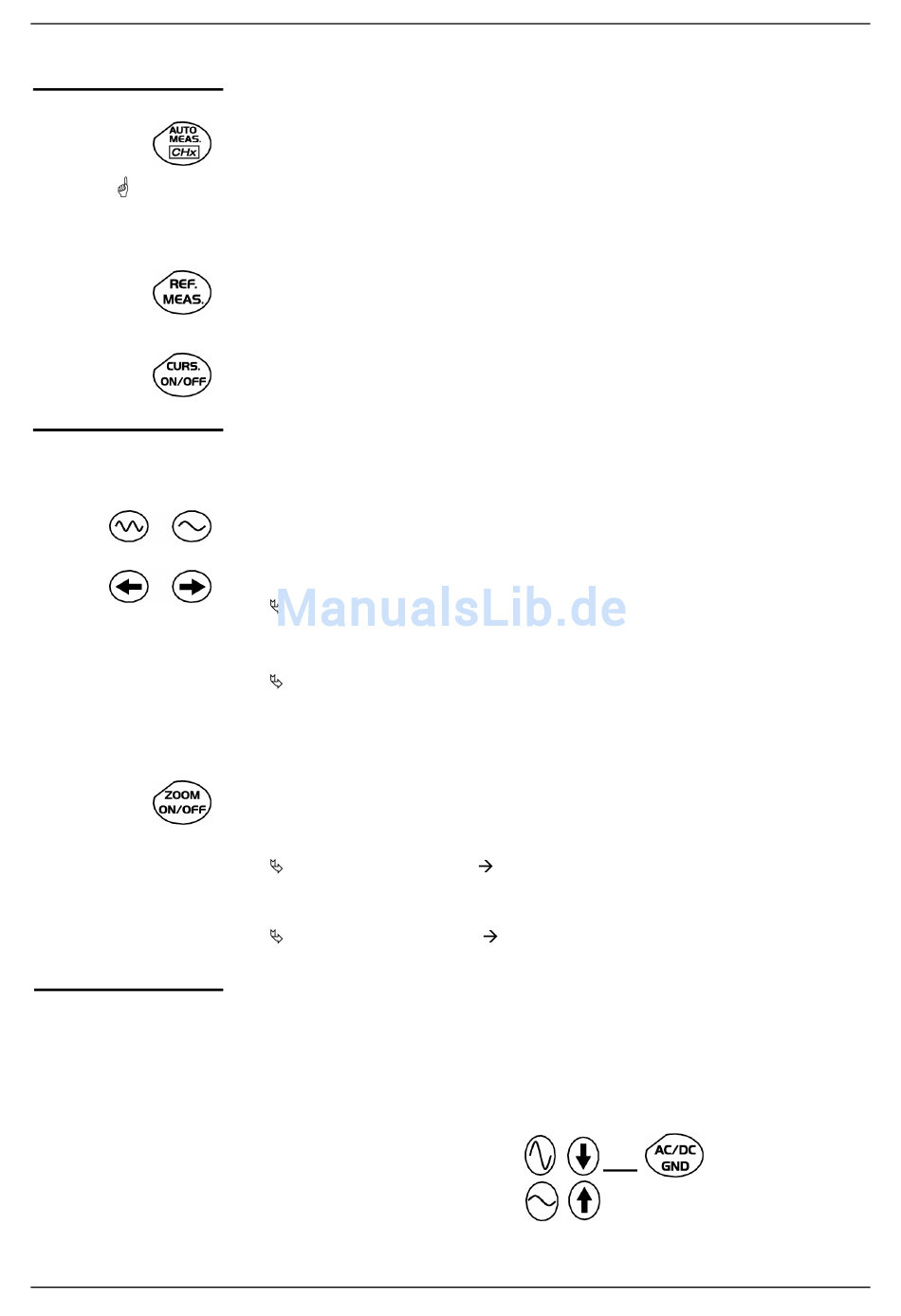

3 Tasten "MEASURE"
Sonderfall
3 Tasten
(oder Tastenblöcke)
"HORIZONTAL"
Definition der
verwendeten
Ausdrücke
(wie bei
"Oszilloskop")
SCOPIX
Anzeige des Fensters der 19 automatischen Messungen der Referenzkurve
(siehe Modus "Oszilloskop").
Im Modus "Fehlererfassung" ist die Funktion "Automatische Messung" nicht
möglich, wenn auf dem Bildschirm mehrere Fehler gleichzeitig angezeigt
werden. Die Meldung "In diesem Modus nicht möglich!" wird angezeigt.
Auswahl der Referenzkurve Messungen der Referenzkurve
oder manuelle Messungen aus den angezeigten Kurven
"Oszilloskop").
Keine Funktion.
(Drücken der Taste : die Meldung "In diesem Modus nicht möglich!" wird
angezeigt).
Einstellung der Dauer der Aufzeichnung und des Abtastintervalls.
Diese beiden Werte sind korreliert.
• Modus Fehlererfassung nicht gewählt:
Nach einem Zoom ändert die Einstellung "Z-Pos." die Position des
Bildschirms im Erfassungsspeicher.
• Modus Fehlererfassung gewählt:
Bei aktivem horizontalen Zoom ermöglicht die Einstellung "Z-Pos." ein
Abrollen der einzelnen Fehler. Nach jeder Bewegung wird der Hauptcursor
auf den angezeigten Fehler gesetzt und der Hilfscursor auf die rechtes Seite
des Bildschirms.
• Identische Funktion wie im Modus "Oszilloskop", wenn der Modus
Fehlererfassung nicht gewählt ist.
• Modus Fehlererfassung gewählt:
1. Drücken: "Zoom ein"
Der Hauptcursor wird beim Triggerpegel auf den gezoomten Fehler
gesetzt und der Hilfscursor auf die rechte Seite des Bildschirms.
2. Drücken: "Zoom aus"
auf dem Bildschirm. Die Cursors werden nicht mehr angezeigt.
Bestätigter Kanal:
Angezeigter Kanal:
Ausgewählter Kanal:
(siehe Modus
Anzeige des ersten erfassten Fehlers.
Anzeige von 10 aufeinander folgenden Fehle rn
Genehmigung der Anzeige, Kurve wird nach
RUN angezeigt
Kanal wurde bestätigt, die Kurve wird auf dem
Bildschirm angezeigt.
Genehmigte Parametrierung dieses Kanals
über die Tasten:
und
für automatische
