Modus Oszilloskop - Menü "Horizontal"
Modus Oszilloskop (Fortsetzung)
Horizontale Einheit
Vertikale Einheit

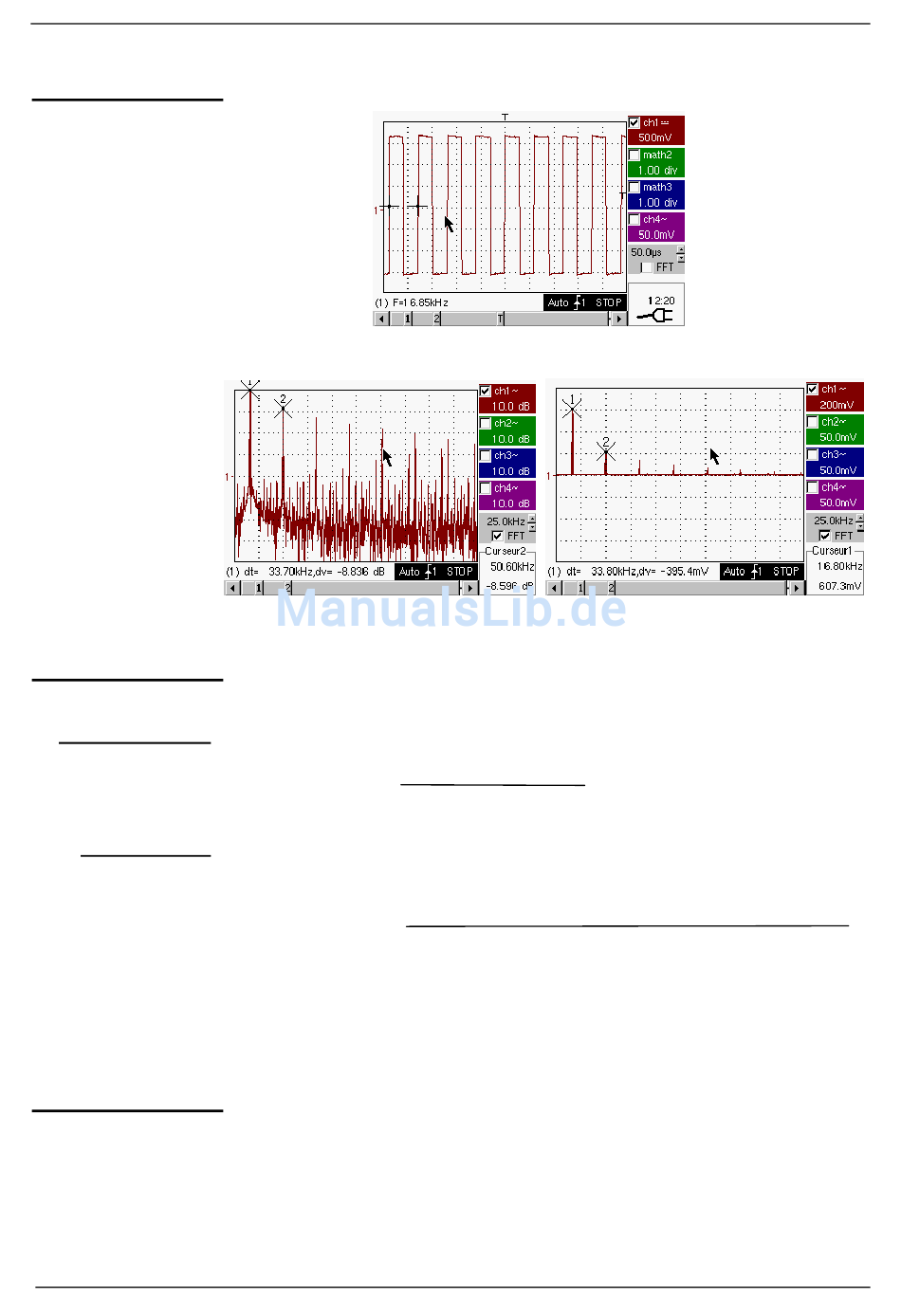

Graphische
Darstellung
SCOPIX
FFT mit einem Hanning-Fenster und
einer logarithmischen Skala
Diese Einheit wird anstelle der Zeitbasis angegeben und anhand des
Ablenkkoeffizienten berechnet:
Einheit (in Hz/div) =
Über die Untermenüs werden zwei Möglichkeiten angeboten:
a) lineare Skala:
• in V/div. =
b) logarithm. Skala:
• in dB/div. =
Der Indikator der vertikalen Position der Darstellung liegt bei –40 dB.
Die Darstellung der FFT weist im Verhältnis zum Ursprung der Frequenzen
eine Symmetrie auf; nur die positiven Frequenzen werden angezeigt.
Rechtecksignal auf CH1
FFT mit einem Rechteck-Fenster und
12,5
Ablenkkoeffizient
durch Auswahl des Menüs FFT, dann Lineare Skala
Einheit des Signals in seiner Zeitdarstellung (V/div.)
durch Auswahl des Menüs FFT, dann Log. Skala
durch Zuordnung von 0 dB zu einem Signal mit 1
wirksamen Amplitudeneinteilung in der Zeitdarstellung
einer linearen Skala
2
IV - 79
