Modus Oszilloskop - Menü "Trigger"
Modus Oszilloskop (Fortsetzung)
Definition
SCOPIX
Diese Reihe tragbarer Oszilloskope ist mit "erweiterten Triggerungs-
möglichkeiten" ausgestattet.
•
Die Auslösungen "Verzögerung" und "Zählung" erfordern die
Parametrierung einer zweiten Auslösequelle, der "Hilfsauslösung". Die
Hilfsquelle kann mit der Hauptquelle identisch sein.
Die Bestätigung der Auswahl der Auslösung erfolgt beim Verlassen des Menüs.
Wenn ...
... der Benutzer das Menü über die
Registerkarte "Haupt" verlässt,
... der Benutzer das Menü über die
Registerkarte "Puls" verlässt,
... usw.
• Es gibt nur ein einziges Holdoff, das über die Registerkarten "Haupt",
"Verzögerung", "Zählung" oder „TV" programmierbar ist.
Wenn "Verzögerung" oder "Zählung" verwendet wird, gilt das Holdoff für die
Hilfsquelle, d. h. die Quelle für die Zählimpulse oder die Auslösung der
Verzögerung.
In allen anderen Fällen gilt das Holdoff für die Quelle der Hauptauslösung.
• Jede Auslösequelle verfügt über eigene Attribute: Kopplung, Pegel, Flanke,
Noise reject, Filter.

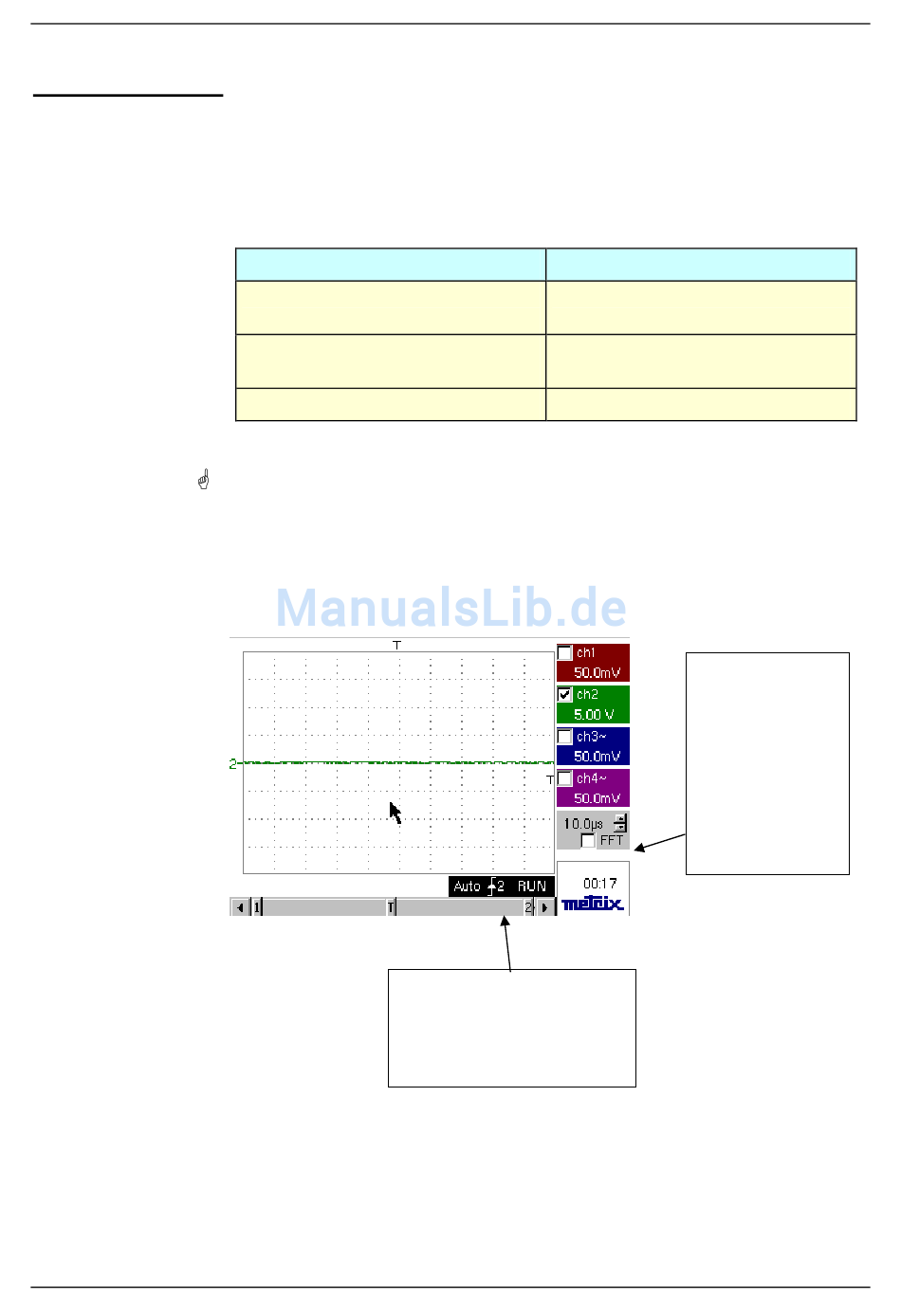

Die Auslösungsparameter
können durch doppeltes
Berühren dieser Zone mit
dem Stift aufgerufen
werden.
dann ...
... befindet er sich in der Auslösung
"Haupt".
... befindet er sich in der Auslösung
"Puls".
... usw.
Die Auswahl des
Kanals der
Auslösung kann
auch durch
doppeltes
Berühren des
Anzeigebereichs
mit dem Stift
aufgerufen
werden.
