Anwendungen (Fortsetzung)
Kompensation des
Tastkopfs HX0030
IX - 172
Falls erforderlich:
• Ändern Sie den Triggerpegel mit dem Stift:
- durch Versetzen des Symbols T (Trigger) auf dem Display. Der Trigger-
pegel wird auf dem Display unten rechts angezeigt.
- oder über das Menü Triggerparameter:
Menü Trig Parameter
• Ändern Sie die vertikale Ausrichtung der Kurve:
- indem Sie das Symbol 1 links auf dem Display mit dem Stift
versetzen.
- oder über die Tasten links.
Die Taste links dient zur automatischen Durchführung dieser
Einstellungen.

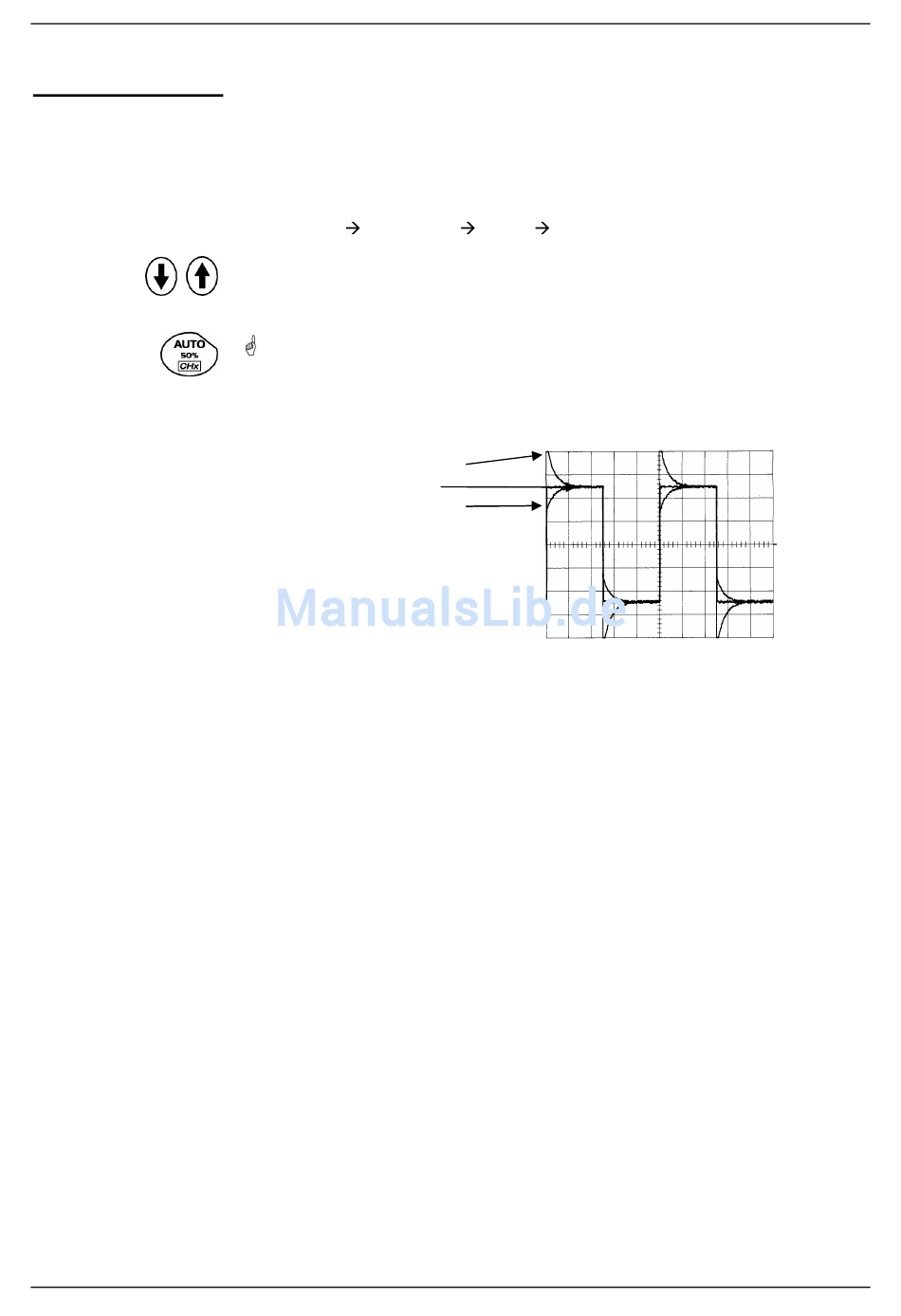

Um eine optimale Anzeige zu bekommen, stellen Sie die NF-Kompensation
des Tastkopfs so ein, dass der Signalpegel horizontal erscheint :
überkompensierter Tastkopf
kompensierter Tastkopf
unterkompensierter Tastkopf
Verwenden Sie die Schraube am Tastkopf Probix HX0030, um die
Kompensation einzustellen.
Haupt Pegel
Anwendungen
SCOPIX
