Modus Oszilloskop (Fortsetzung)
Beispiele
Verwendung von
vordefinierten
mathematischen
Funktionen
IV - 58

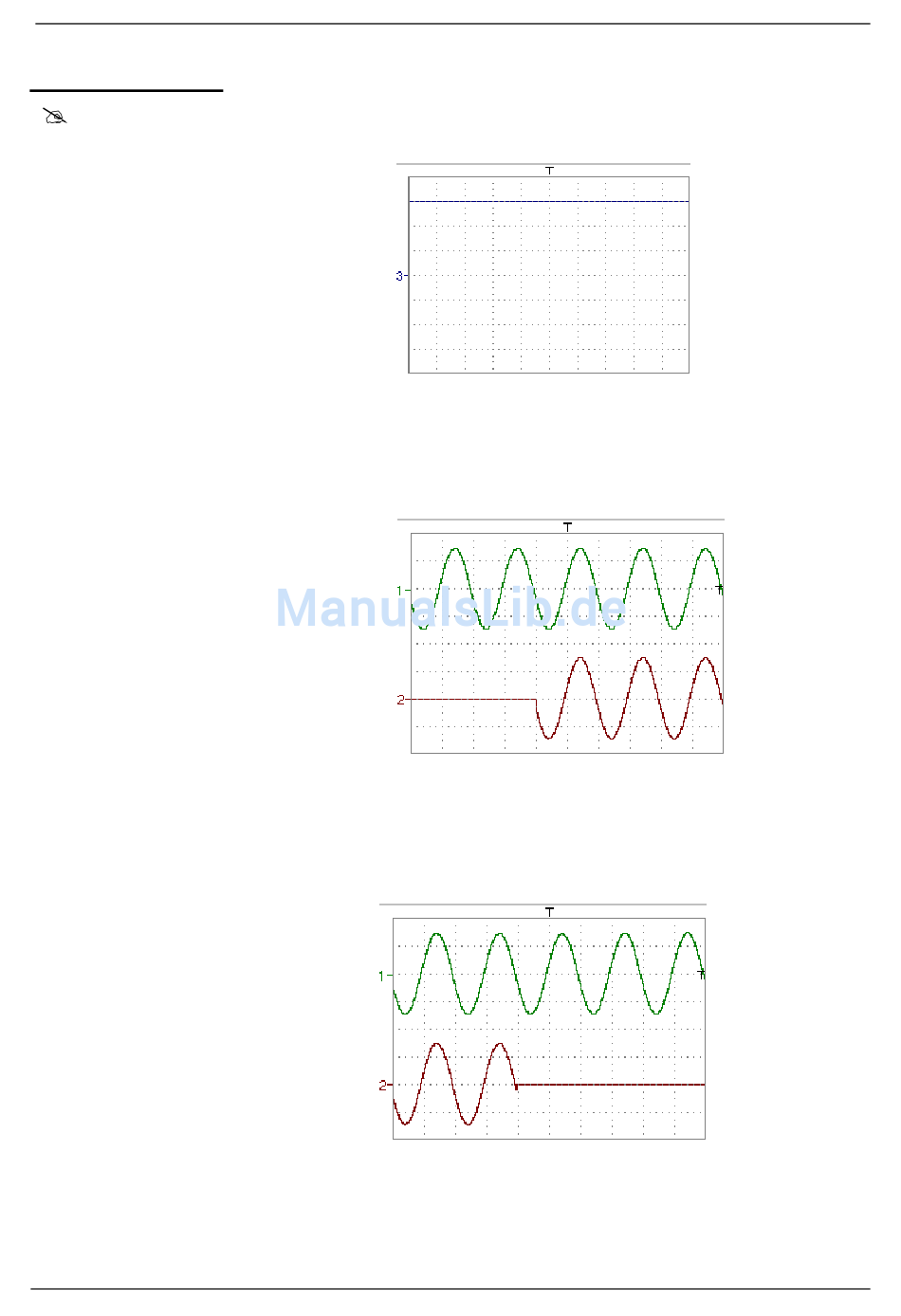

• Es wird nur die vordefinierte Funktion divv() verwendet: math3 = divv(3).
Die Kurve entspricht 3 vertikalen Teilungen.
•
Die vordefinierte Funktion step() wird mit einer Kurve verknüpft:
- math2 = ch1*step(t-divh(4))
Das Ergebnis von math2 entspricht 0 vertikalen Teilungen, solange
t kleiner als vier horizontale Teilungen ist (t-divh(4) < 0).
Das Ergebnis von math2 ist gleich ch1, wenn t größer als vier
horizontale Teilungen ist (t-divh(4) > 0).
- math2 = ch1*step(divh(4)-t)
Das Ergebnis von math2 ist gleich ch1, solange t kleiner als vier
horizontale Teilungen ist (divh(4)-t > 0)..
Das Ergebnis von math2 entspricht 0 vertikalen Teilungen, wenn t
größer als vier horizontale Teilungen ist (divh(4)-t < 0)..
